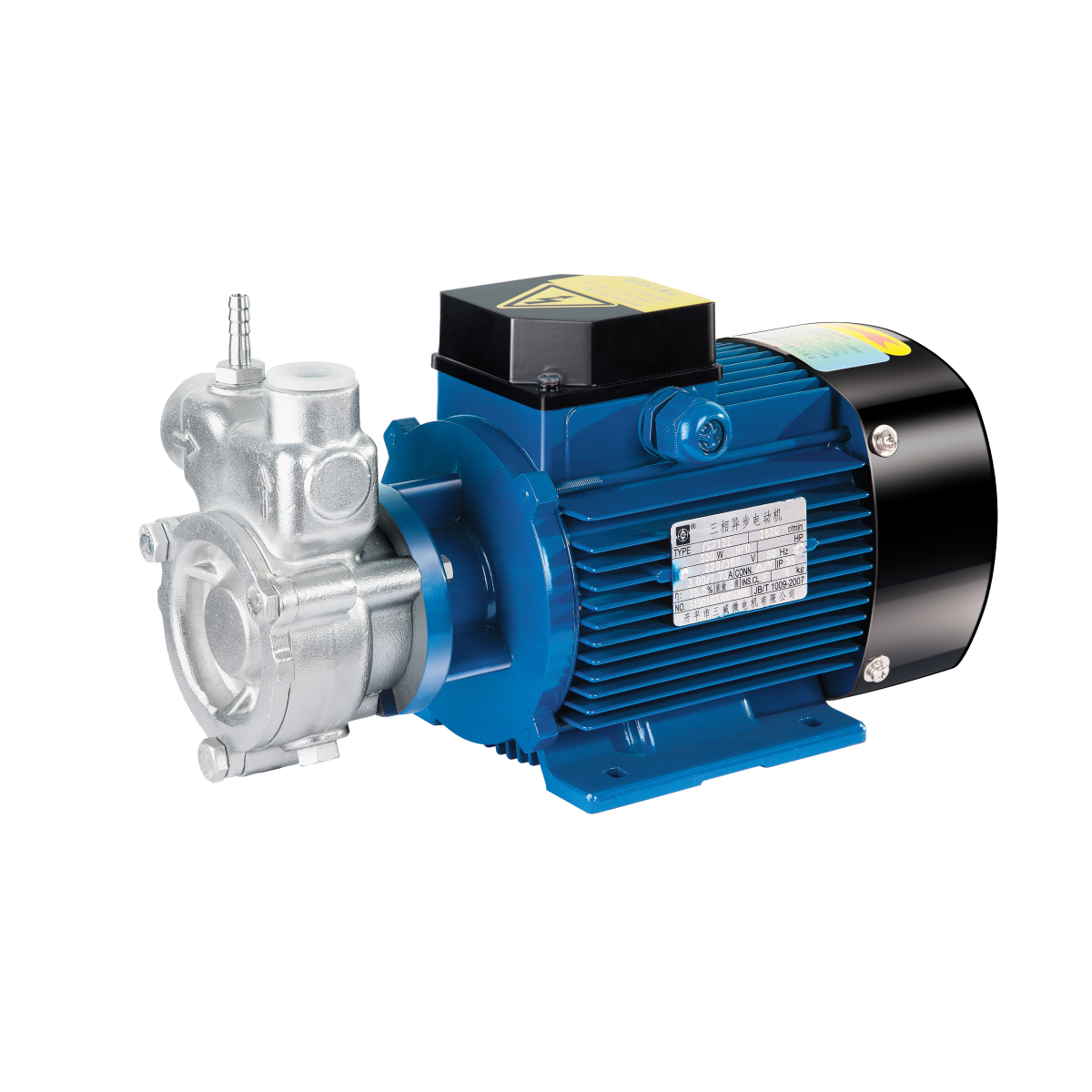

QY/QYL — Самовсасывающие вихревые насосы-флотаторы
Назначение оборудования
Самовсасывающие вихревые электронасосы из нержавеющей стали или газожидкостные электронасосы – смесители.
- Диапазон подач: 0,4 м3/ч ~ 18 м3/ч;
- Напор: 10 м ~ 70 м;
- Мощность: 0,55 ~ 7,5 кВт;
- Температура перекачиваемой среды: -10°С ~ +105°С.
Применяются в качестве:
- Оборудование по обработке газожидкостных смесей, по подготовке озонированной воды, по биологической обработке;
- Подача тепло- или хладоносителей для устройств регулирования температуры;
- Системы фильтрации: откачивание с подземных резервуаров и подача под высоким давлением легколетучих жидкостей (газолин, бензин, различные растворители и т.д.);
- Аэрозольная обработка воды, пищевых продуктов, химических растворов и отходов;
- Основное применение – продолжительная работа, изменение гидравлического давления, водоснабжение высотных зданий, впрыск воды в резервуары высокого давления, подача воды в проточный нагреватель;
- Перекачка пенящейся жидкости, подача жидкости по длинным горизонтальным трубопроводам, где возможно возникновение воздушных «мешков».
Принцип работы
Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом. Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники.
Насосы QY/QYL могут всасывать воду и газ одновременно, смешивая их и нагнетая полученную смесь в систему. В процессе смешивания образуются ультрамаленькие воздушные пузыри 20-30 мкм.
QY/QYL имеют стабильные рабочие характеристики, высокую эффективность и низкий уровень шума, но главным достоинством является возможность создавать качественные газожидкостные смеси.
При использовании в системах подготовки и перекачки газожидкостных смесей и суспензий насосы данной серии позволяют существенно уменьшить затраты на оборудование. Воздушные компрессоры, различные смесители, воздушные резервуары под высоким давлением – могут не использоваться.
При использовании насосов в системах озонирования воды, можно значительно сократить расходы на оборудование (не требуются смесители и окислительные колонны).
Насосы обладают простой и надежной конструкцией, которая также обеспечивает доступность ремонта и технического обслуживания.
QY / QYL — предназначены для подачи чистой жидкости с низкой вязкостью, жидкостей насыщенных газами.
QYB / QYLB — предназначены для подачи взрывопожароопасной чистой жидкости с низкой вязкостью, жидкостей насыщенных газами, а также для получения газожидкостных смесей.
Электродвигатель
В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.
- Класс энергоэффективности IE2;
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220В; 3×380В.
