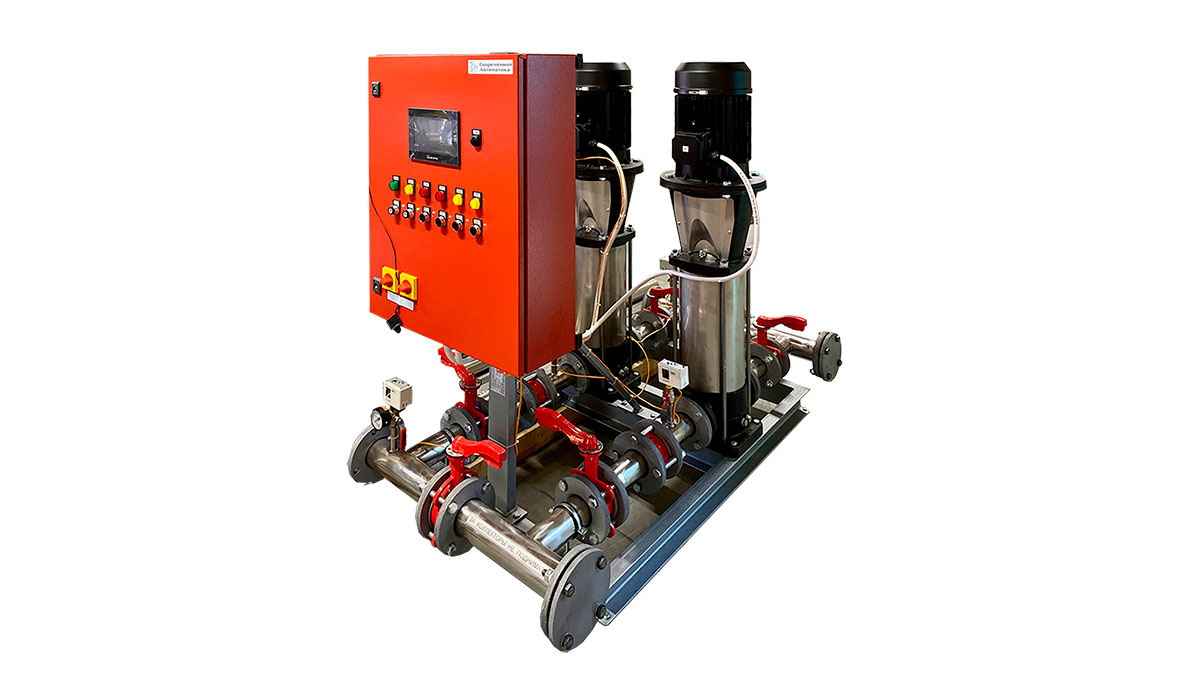

Автоматическая установка пожаротушения «Гидро-П»

Насосные станции пожаротушения «Гидро-П» применяются в дренчерных и спринклерных системах водяного пожаротушения, а также в системах с гидрантами. Управление насосами организовано в режиме «основной-резервный». Возможна работа установки в ручном и автоматическом режиме. В автоматическом режиме при поступлении внешнего сигнала с реле давления (спринклерная система), сигнала «Пожар» (дренчерная система) установка переходит в рабочий режим.

Сразу после этого подается питание для управления задвижками, после чего запускается основной насосный агрегат. Если в течение 15-20 сек. давление не повысилось до заданного, выключается основной насос и запускается резервный с последующим контролем давления. Спринклерная установка комплектуется также жокей-насосом для поддержания заданного уровня давления в системе. При необходимости установка комплектуется дренажными насосами.

Почему выгодно заказать оборудование и монтаж в компании "Современная автоматика":

  • Российский производитель
  • Более 10 лет успешной работы на рынке инженерного оборудования
  • Подбираем оборудование строго по техническому заданию Заказчика
  • Наличие собственной производственной базы
  • Контроль всех этапов производства
  • Гарантии качества и соблюдение сроков
  • Стабильная ценовая политика
  • Команда профессионалов с большим опытом и стажем работы
  • Работаем с комплектующими ведущих отечественных и зарубежных производителей

Что такое насосная станция?

Насосная станция - комплексная система для перекачки жидкостей, включающая в себя насосные агрегаты (рабочие и резервные), автоматику, трубопроводы и вспомогательные устройства (трубопроводную арматуру). Требуется для обеспечения таких нужд как бесперебойная подача воды в разводящую сеть системы водоснабжения и пожаротушения, повышение и поддержание давления, перекачка сточных вод и т.д.

Насосная станция может состоять из следующих элементов:

  • насосы различных видов (резервные и рабочие).
  • трубопроводная арматура.
  • мембранные расширительные баки (демпфирование и компенсация температурного расширения).
  • шкаф управления.

Как устроены и работают насосные станции пожаротушения?

Насосные станции входят в комплекс оборудования для пожаротушения. Основная функция насосных станций доставить необходимый для тушения огня объём воды. Современные системы пожаротушения оборудованы дополнительным резервным насосом, который вступает в работу при сбое, поломке или аварии основного насоса. Включение резервного насоса происходит в автоматическом режиме. Автоматика включается благодаря панельным контролерам, которые устанавливаются в наших системах пожаротушения. Панельные контролеры позволяют вносить изменения в работу системы, фиксируют параметры работы и сохраняют архивы состояний.

Дpeнчepныe нacocныe уcтaнoвки

Для тaкиx уcтaнoвoк xapaктepeн ждущий peжим paбoты — нaпopный тpубoпpoвoд нaxoдитcя нe пoд дaвлeниeм. Пpи пocтуплeнии диcкpeтнoгo cигнaлa «Пoжap», либo pучнoгo включeния уcтaнoвки, включaeтcя в paбoту paзpeшённoe кoличecтвo нacocoв пo пpeдуcмoтpeннoй cxeмe пуcкa. Boдянaя зaвeca coздaётcя нa вceй пoдкoнтpoльнoй плoщaди, пpи этoм вecь пepeкaчaнный oбъeм жидкocти пo нeй pacпpeдeляeтcя paвнoмepнo. Cxeмы зaпуcкa нacocoв мoгут быть: пpямoe включeниe, звeздa-тpeугoльник, oт уcтpoйcтвa плaвнoгo пуcкa.

Bключить cиcтeму в paбoту в pучнoм peжимe мoжнo пocpeдcтвoм пepeключaтeлeй, pacпoлoжeнныx нa пepeднeй пaнeли шкaфa упpaвлeния. Для oтключeния из paбoты в любoм peжимe, нeoбxoдимo пepeвecти пepeключaтeль «Peжим» в пoлoжeниe «Oткл».

Cпринклepныe нacocныe уcтaнoвки

B тaкoй cиcтeмe, в нaпopнoм тpубoпpoвoдe пoддepживaeтcя нeoбxoдимый для paбoты уpoвeнь дaвлeния. Для кoмпeнcaции нeбoльшиx утeчeк пpeдуcмoтpeн жoкeй-нacoc. Oн включaeтcя пpи пaдeнии тeкущeгo дaвлeния нижe зaдaннoгo. Ecли зa зaдaнный интepвaл вpeмeни дaвлeниe нe выpaвнивaeтcя, тo фopмиpуeтcя cигнaл «Пoжap» и включaютcя ocнoвныe нacocы, пpи этoм жoкeй-нacoc oтключaeтcя. Ecли в peжимe пoжapoтушeния дaвлeниe в кoнтpoлиpуeмoм тpубoпpoвoдe пpeвышaeт зaдaннoe знaчeниe, тo ocнoвныe нacocы ocтaнaвливaeтcя. Пpи пocлeдующeм пaдeнии дaвлeния будeт ocущecтвлён иx пoвтopный зaпуcк. Cиcтeмa нaчинaeт paбoтaть в пoвтopнo-кpaткoвpeмeннoм peжимe.

Kaк и в дpeнчepнoй cиcтeмe cиcтeму мoжнo зaпуcтить в pучнoм peжимe.

Варианты наших насосных станций

Пример: Гидро-П 2 CR 15-3 где:

  • Гидро – серия насосной станции;
  • П – станция пожаротушения;
  • 2 – количество насосов в насосной станции;
  • CR – вертикальные многоступенчатые насосы концерна GRUNDFOS (Дания);
  • 15-3 – насос, номинальная производительность которого – 15 м3/час.

В эксплуатации находятся два насоса, и один насос находится в режиме регулировки частоты вращения.

Возможные опции

  • ABP - автоматический ввод резервного питания насосной станции
  • РТС - термисторная защита электродвигателей
  • Д - диспетчеризация "сухой" контакт
  • Ди - диспетчеризация по протоколам Modbus RTU, Profibus DP, EtherNet/IP
  • ЭЗ - управление электрозадвижками
  • СХ - защита от работы насосов без воды (по сухому ходу)
  • Жн - управление жокей-насосом

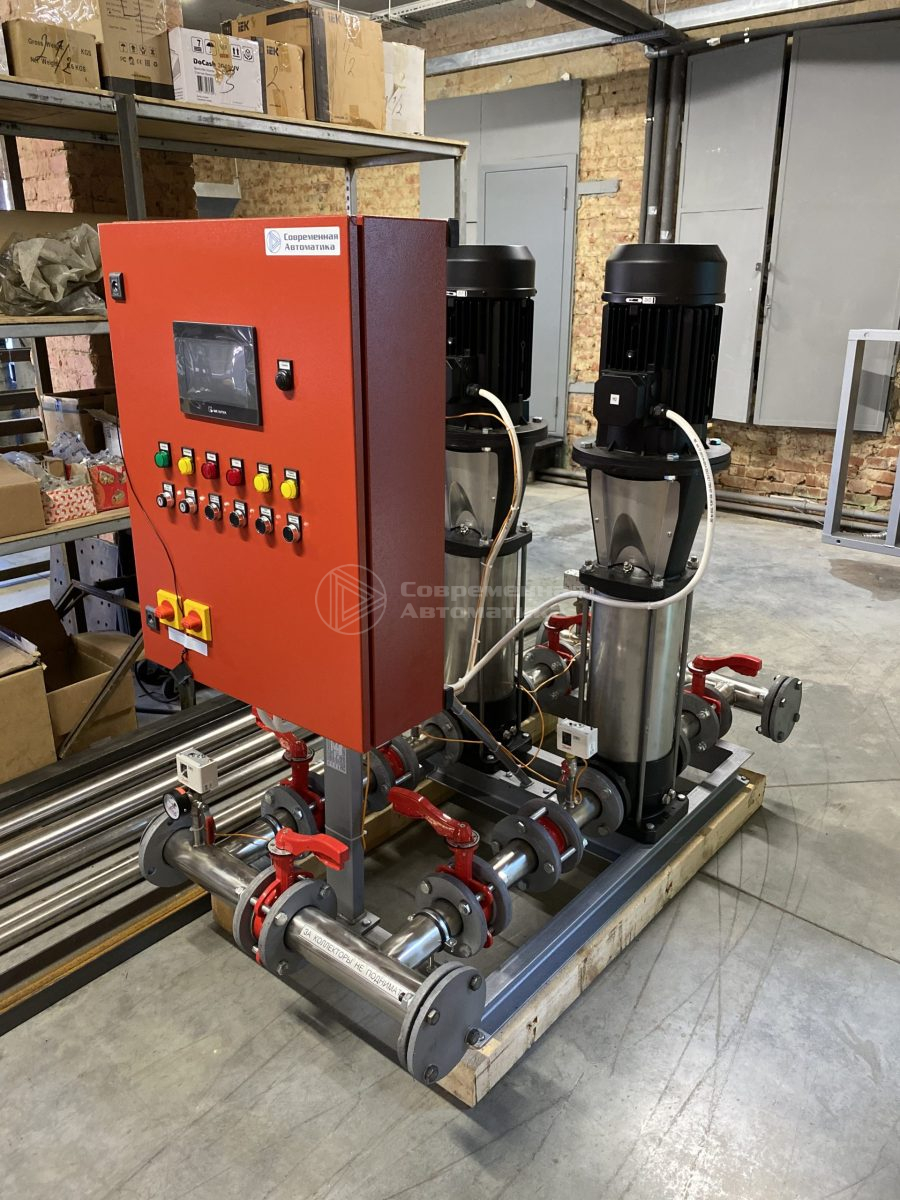

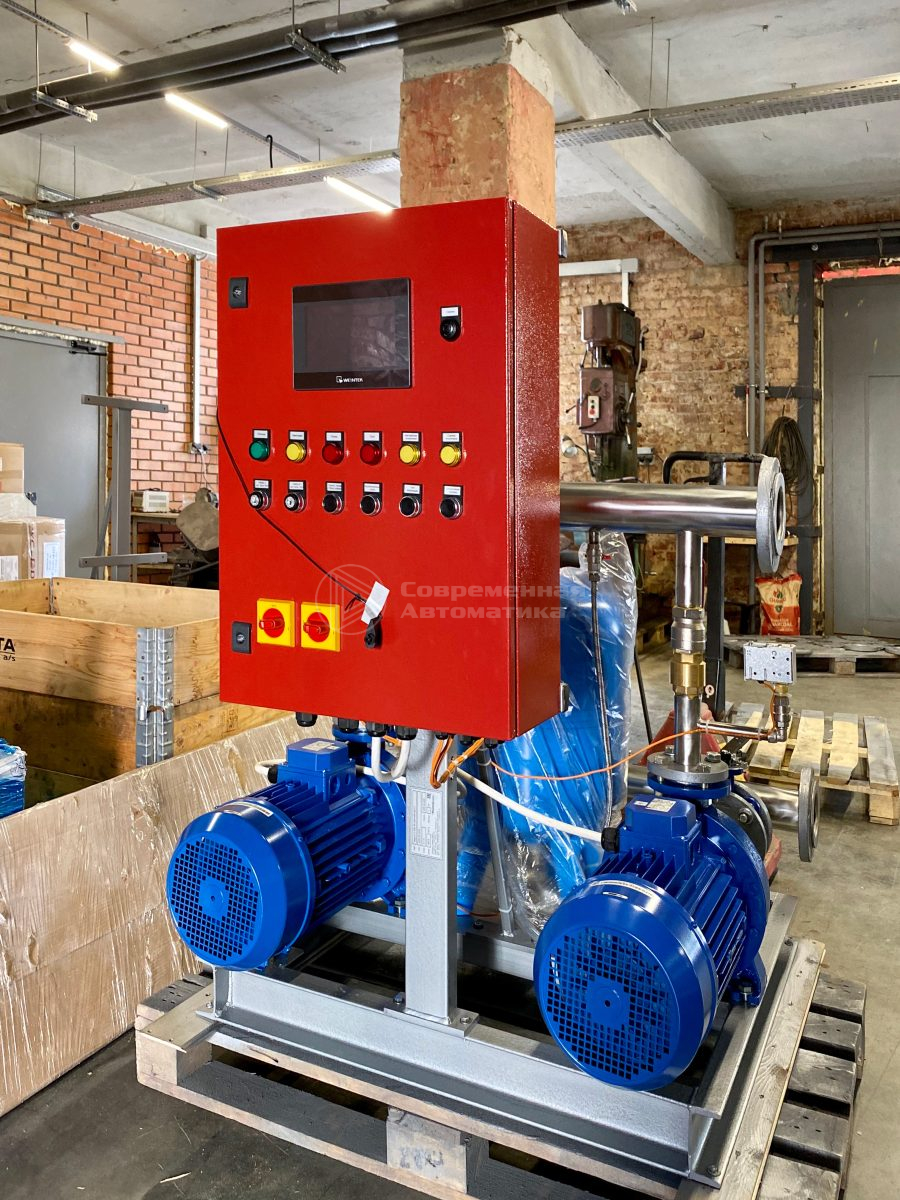

Гидро-П 2 CR 60-15 Grundfos

Насосная станция пожаротушения Гидро-П 2 CR 60-15 Grundfos

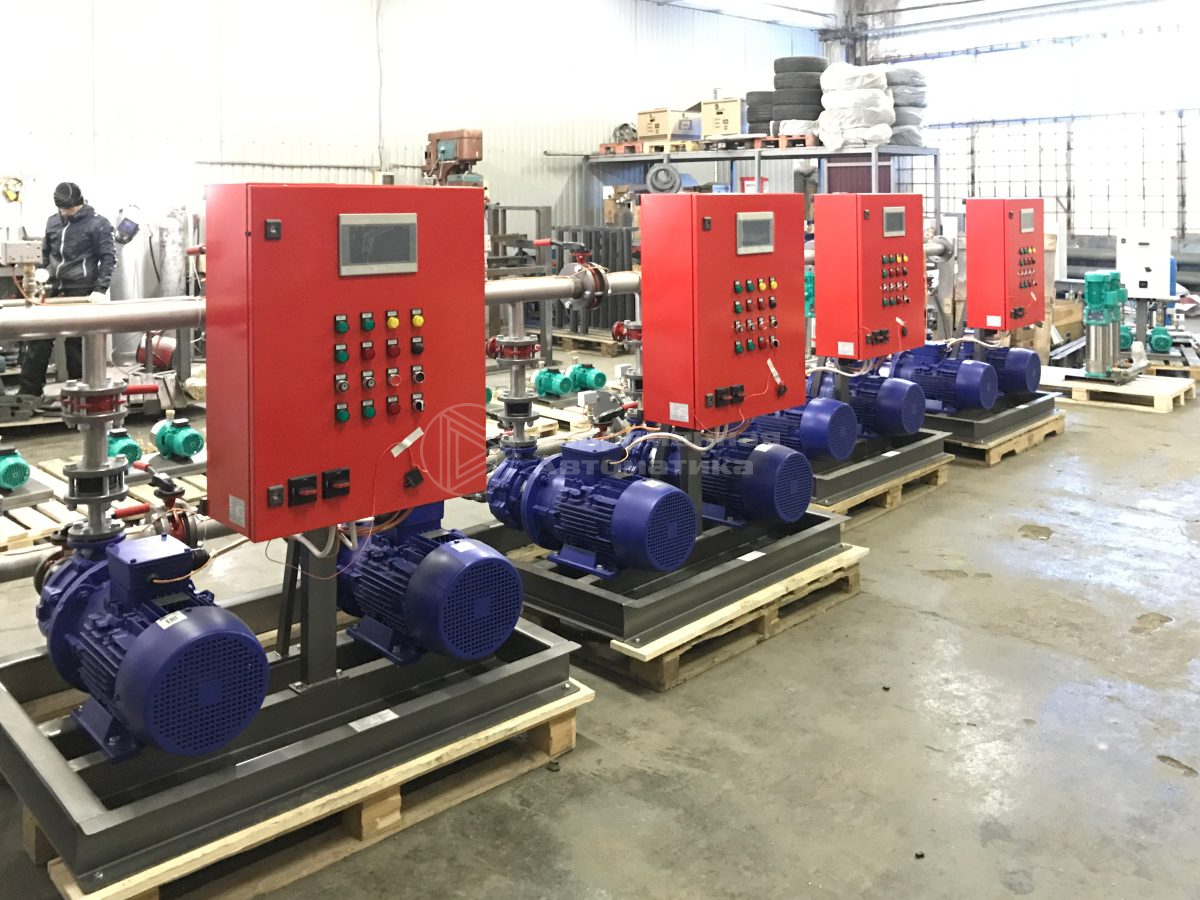

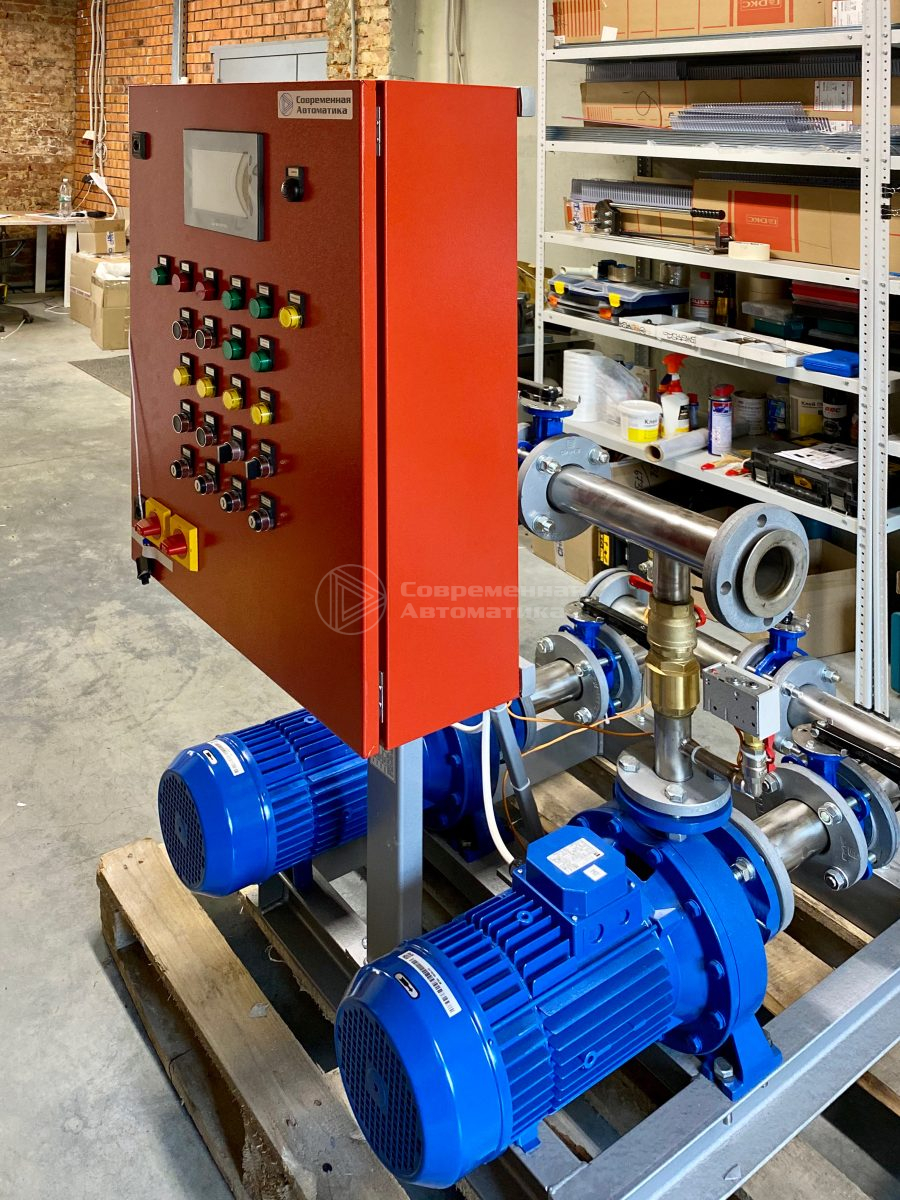

Гидро-П 2 MMD 80-200 Ebara

Насосная станция пожаротушения Гидро-П 2 MMD 80-200 Ebara

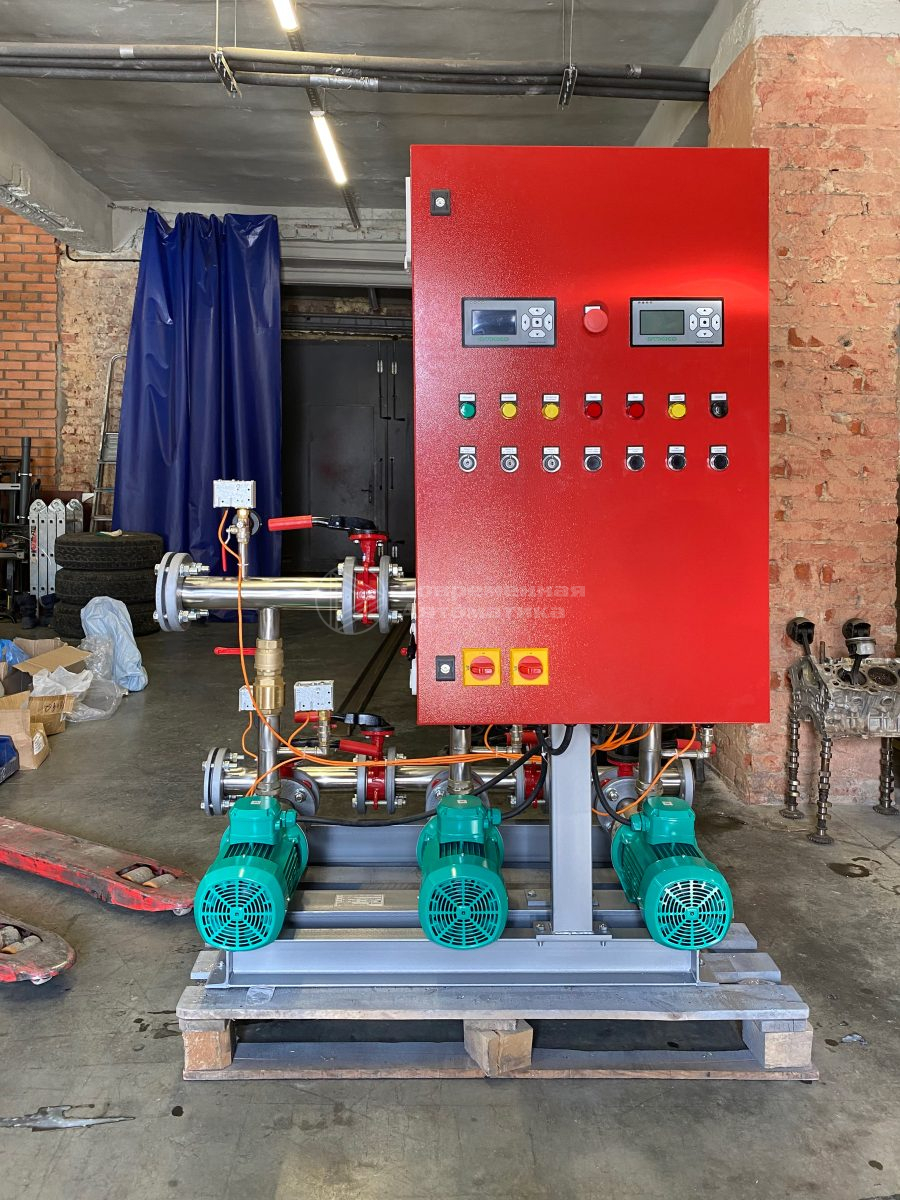

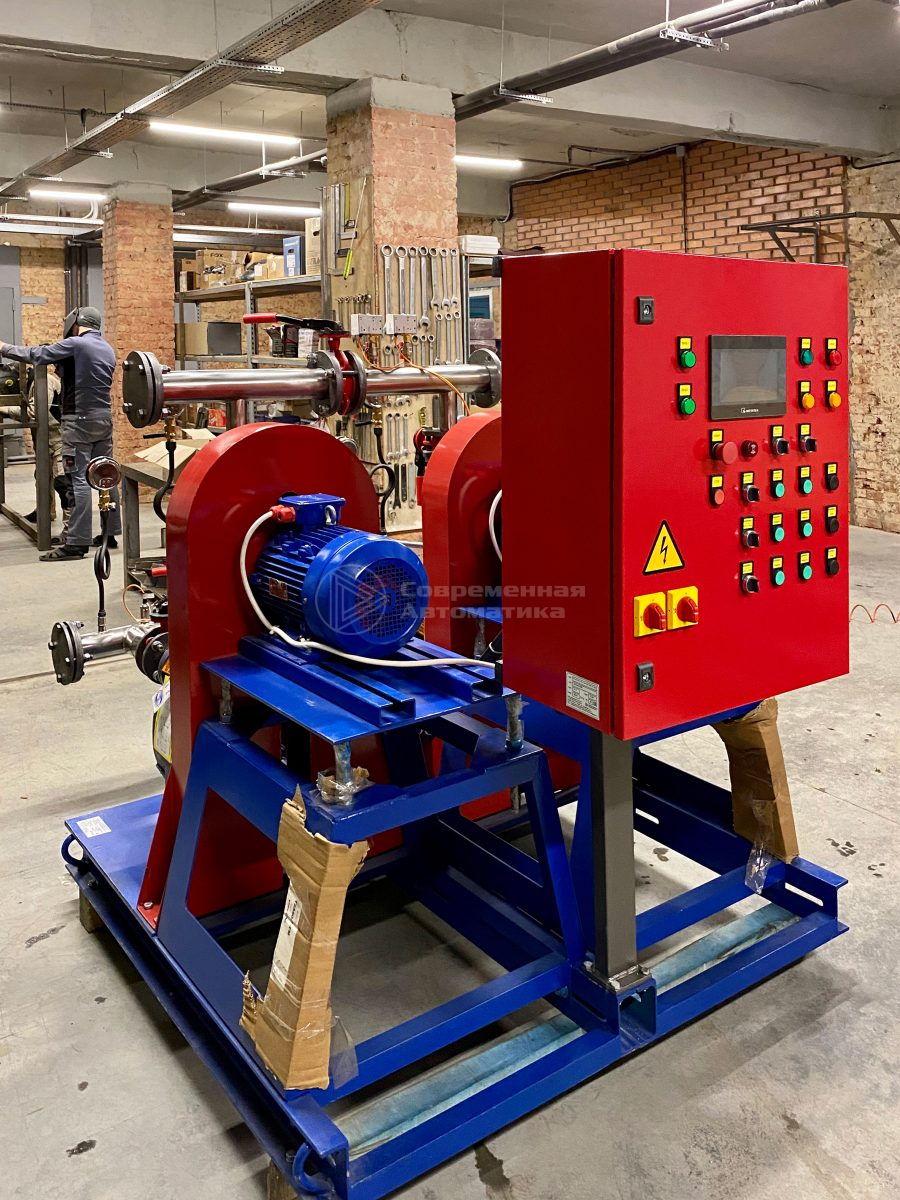

Гидро-П 3 MHI 802 Wilo

Насосная станция пожаротушения Гидро-П 3 MHI 802 Wilo

Преимущества наших насосных станций

Энергосбережение

Частотное регулирование работы насосов позволяет снизить затраты на электроэнергию до 70%

Защита
от сухого хода

Защита насосов от перегрева и выхода из строя

Шкафы управления собственного производства

Возможность реализации любого функционала по желанию Заказчика

Двухэтапное тестирование оборудования

Проверка корректной работы шкафа управления и тестирвоания станции в сборе

Надежность конструкции

Коллекторы из нержавеющей стали и комплектующие ведущих производителей

Насосные станции – важнейший элемент инженерных коммуникаций, который встречается в самых разных сферах жизнедеятельности человека. Качество всего комплекса будет зависеть от правильного выбора её отдельных элементов.
