Шкаф вводно распределительный «Поток-ВРУ»
Вводно-распределительное устройство (ВРУ) — это электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания.
Маркировка наших изделий
Поток-ВРУ-УХЛ4
Поток-ВРУ (125А)-УХЛ4
Поток-ВРУ1 (1000А)-УХЛ4
Основные функции шкафа Поток-ВРУ
- Прием и распределение электрической энергии напряжением 380/220 В и частотой 50Гц;
- Защита линий при перегрузках и коротких замыканиях;
- Нечастые оперативные включения и отключения электрических сетей;
- Обеспечение питания потребителя 2-ух независимых источников;
- Переключение электропитания между вводами (секциями);
- Защита технологического электрооборудования от импульсных скачков напряжения.

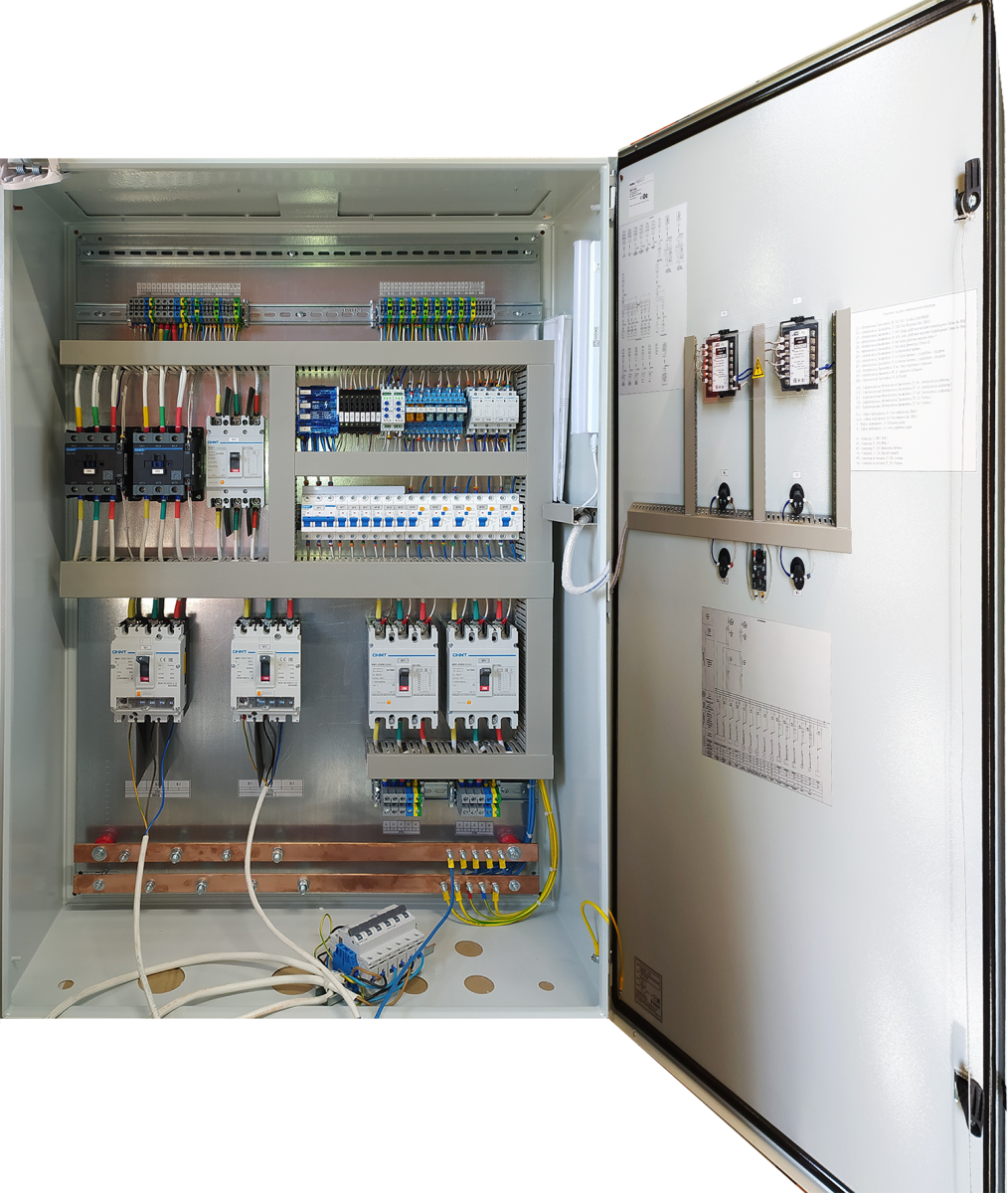

Основные узлы шкафа Поток-ВРУ
- Рубильники.
- Предохранители.
- Счётчик электрической энергии.
- Панели аварийного ввода резерва.
- Реле контроля фаз.
- Выключатель аварийного освещения.
- Датчики распределения нагрузки по фазам.
- Вольтметры и амперметры.
Включение амперметров и счётчика энергии происходит через трансформаторы тока. На двери ВРУ может располагаться индикатор основных параметров электросети (тока, срабатывания защит, асимметрии по фазам, и др.).
Назначение вводно-распределительных устройств
Главная функция, которую выполняет ВРУ – распределение и контроль поступающего электрического тока с помощью различных систем, находящихся в общем шкафу. Корпус может иметь разную величину, которая будет зависеть от числа контрольно-распределительных рубильников, счетчиков, автоматов, трансформаторов и пр.. ВРУ обеспечивает снабжение жилых и общественных зданий и помещений электрической энергией.
Вводные распределительные устройства могут быть установлены на любых сооружениях, в которых предусмотрено наличие электроприборов. ВРУ монтируют практически на всех промышленных и производственных объектах, а также в жилых и общественных зданиях.
Вводно-распределительное устройство не ограничено конфигурацией и числом этажей в постройке. В составе сооружения могут быть различные группы помещений (предприятия общепита, офисы, магазины и др.).
Параметры оборудования рассчитываются в проектной документации. Сборка ВРУ происходит с учетом индивидуальных пожеланий заказчика. При этом оборудование полностью соответствуют всем нормам.
