Шкафы управления «Поток»

Компания «Завод «Современная Автоматика» производит шкафы управления различным оборудованием в системах водоснабжения, водоотведения, водоподготовки, пожаротушения, а также шкафы диспетчеризации и распределения электроэнергии.

  • от 0,23 кВ до 0,96 кВ, от 0,18 кВт до 630 кВт
  • Цены от производителя
  • Гибкие условия оплаты
  • Оперативная доставка от 2 дней
  • Склады в Казани и Москве
  • Подбор шкафа в течение рабочего дня
  • Официальная гарантия
  • Пусконаладочные работы
  • Сервисное и постгарантийное обслуживание
Проведем подбор оборудования в течение дня

ШКАФЫ УПРАВЛЕНИЯ

По цене: от 120 000 руб.

Срок изготовления: от 5 рабочих дней

Каталог шкафов управления

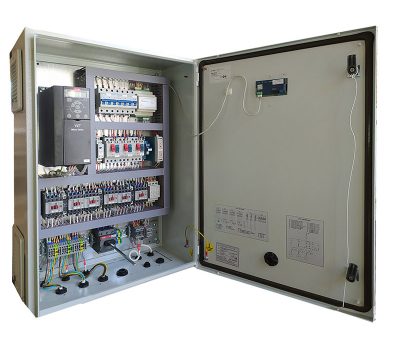

CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф управления насосами в системах водоснабжения «Поток-Ч»

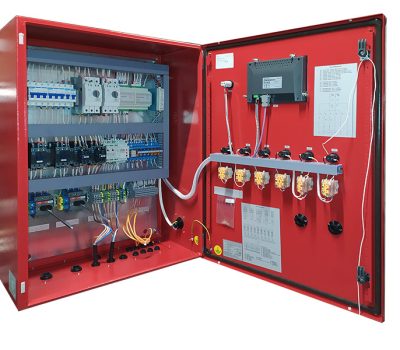

CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф управления насосами в системах водяного пожаротушения «Поток-П»
CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф управления насосами в системах поддержания уровня «Поток-У»

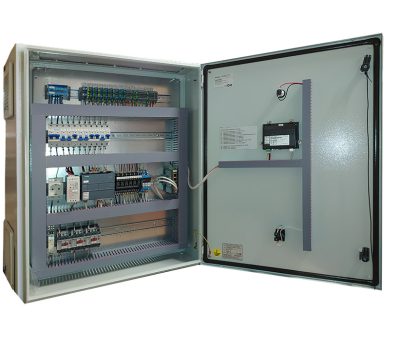

CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф управления системами водоподготовки «Поток-ХВО»

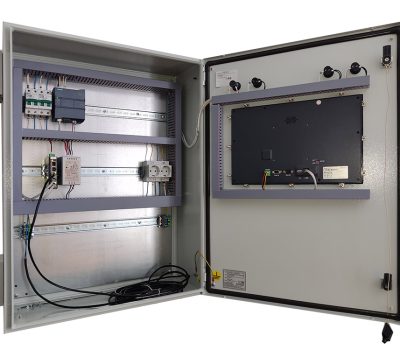

CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф диспетчирезации «Поток-ЩД»

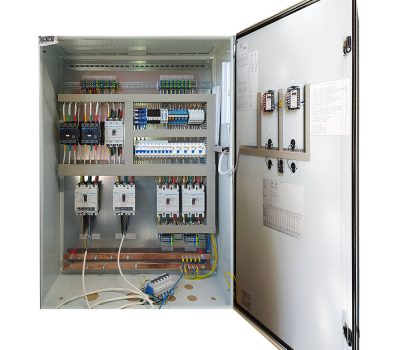

CDM, CDMF — ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ Шкаф вводно распределительный «Поток-ВРУ»

КОМПЛЕКТАЦИЯ ШКАФА УПРАВЛЕНИЯ

Серия Поток-Ч Поток-П Поток-У Поток-ХВО Поток-ЩД Поток-ВРУ
Назначение / область применения Управление группой насосов систем холодного/горячего водоснабжения, водоподготовки, отопления; поддержание заданного давления/температуры/расхода. Системы водяного пожаротушения: управление основным и резервным пожарными насосами, подпиткой (жокей-насос). Системы поддержания уровня (в т.ч. КНС): управление насосами по уровню в резервуаре/емкости. Системы водоподготовки/водоочистки: централизованное управление фильтрацией, насосами, дозированием, узлами учета и т.д. Шкаф диспетчеризации: сбор и первичная обработка данных, удаленный мониторинг/управление объектом. Вводно-распределительное устройство низкого напряжения для ввода, учета, защиты и распределения электроэнергии.
Кол-во управляемых насосов / агрегатов       Зависит от проекта (не указано). N/A (не насосный шкаф). N/A
Макс. мощность одного агрегата, кВт         N/A N/A
Тип управления (каскад/ПЧ/УПП/другое) Последовательное каскадирование + управление одним насосом частотным преобразователем; автоматическое выравнивание наработки. Автоматический/ручной; управление по сигналам реле давления/перепада; поддержка подпиточного насоса. Каскадное включение/выключение насосов; для мощностей свыше ~11 кВт — серия Ум с УПП. Комплексная автоматика узлов: насосы, клапаны, регенерации; поддержка АВР/ИБП для управления. Прием дискретных/аналоговых сигналов; формирование управляющих воздействий (авто/дистанционно). Распределение/управление электрическими цепями; переключение между двумя вводами.
Наличие ПЧ / УПП (характеристики) ПЧ — да (основной); УПП — для серии с УПП (плавный пуск/останов). УПП — для серии с УПП (плавный пуск/останов). УПП — в серии Ум (свыше 11 кВт); ПЧ не указаны. Поддержка АВР и бесперебойного питания управления; ПЧ/УПП не указаны явно (зависят от проекта). Модем связи; интерфейсные устройства; ПЧ/УПП не применяются. ПЧ/УПП не применяются.
Резервирование насосов / вводов Резерв насоса: автоматическое включение резервного при аварии; АВР по питанию — опция. Резерв насоса (автоматический пуск резервного при неисправности основного); АВР по питанию — автоматический ввод при отклонениях сети. Автоматическое включение резервного насоса; возможен выбор основного ввода; АВР — опция. Зависит от проекта (резервирование возможно). N/A Обеспечение питания от двух независимых источников; переключение между вводами/секциями.
Режимы работы Ручной / Автоматический. Ручной / Автоматический; автопуск по сигналу «Пожар». Ручной / Автоматический. Через панель оператора и контроллер; удаленное управление. Автоматический и дистанционный режимы передачи/приема команд. Нечастые оперативные включения/отключения.
Системы защиты КЗ, перегрузка по току; контроль обрыва/КЗ датчика давления/температуры/расхода; защита от «сухого хода». КЗ, сухой ход, защита двигателя; контроль линий связи с ППКП; контроль фаз/перенапряжения/недонапряжения/перекоса. КЗ, перегрузка; защита от «сухого хода»; антизаиливание (автопроворот при длительном простое). Контроль фильтров (дифф. давление), уровней, температур; сигнализация пожара/затопления/доступа. Контроль линий, диагностика модулей/датчиков; защита по электробезопасности (УЗО/автоматы). Защита линий при перегрузках и КЗ; защита оборудования от импульсных перенапряжений.
Датчики и входные сигналы Датчики давления/температуры/расхода; датчики уровня/поплавки для сухого хода. Реле давления/перепада; сигналы «Пожар», положения задвижки и др. Датчики уровня/поплавки; аварийные/рабочие статусы насосов. Давление, расход, уровни, состояние фильтров, загазованность, температура, пожар/затопление/доступ. Аналоговые/цифровые входы-выходы (кол-во по ТЗ). Датчики распределения нагрузки по фазам, реле контроля фаз и пр.
Коммуникации / интерфейсы Не указано явно; есть диспетчеризация состояний (предположительно опция). Диспетчеризация; требования к связи с ППКП (протоколы не указаны). Опции диспетчеризации (протоколы не указаны). RS-485, Ethernet, GSM, радиоканал; Modbus RTU/TCP/IP; передача на SCADA. GSM-канал; иные интерфейсы по проекту. —
Визуализация / HMI Светодиодные индикаторы; информационный дисплей с расшифровкой аварий. Индикация «Пожар», общая неисправность; отображение положения задвижки; индикация режимов. Светодиодная индикация по каждому насосу; панель диспетчеризации. Сенсорная панель оператора с мнемосхемой; удаленная визуализация. Зависит от проекта; местный и удаленный диспетчерский пункт. Индикаторы/приборы (вольтметры, амперметры, индикатор параметров сети).
Передача данных / SCADA Отображение/диспетчеризация состояний (протоколы не указаны). Диспетчеризация рабочих/аварийных состояний (протоколы не указаны). Диспетчеризация рабочих/аварийных состояний (протоколы не указаны). Передача на SCADA/ПО, архив событий и параметров; дистанционные настройки. Автопередача данных на центр диспетчеризации. —
Электропитание / АВР Основной ввод; выбор основного ввода; АВР — опция. Два ввода питания; автоматический ввод резерва (АВР). Основной ввод; АВР — опция. АВР по питанию шкафа; ИБП для непрерывности управления. Питание по проекту; состав УЗО/АВ автоматы. Напряжение 380/220 В, 50 Гц; наличие АВР-панелей.
Класс защиты / климатическое исполнение
Габариты / масса
Условия эксплуатации
Специальные функции / особенности Автовозврат после пропадания питания; приоритет по наработке; последовательное включение/выключение насосов под управлением ПЧ. Поддержка насоса подпитки; тест связности линий до ППКП; формирование сигналов управления задвижкой. Антизаиливание насосов; приоритет по наработке. Учет ресурсов (вода, электроэнергия); дистанционный мониторинг через Интернет. Информирование абонентов (в т.ч. SMS); диагностика узлов; управление «простыми» объектами. Счетчик эл. энергии; трансформаторы тока на измерительных цепях.

Области применения шкафов управления

Водоснабжение и повышение давления
Системы фильтрации
Канализация и дренаж
Орошение
Пожаротушение
Системы охлаждения и кондиционирования
Промышленное водоснабжение
Химическая промышленность
Фармацевтическая промышленность
Транспортировка и переработка нефти
