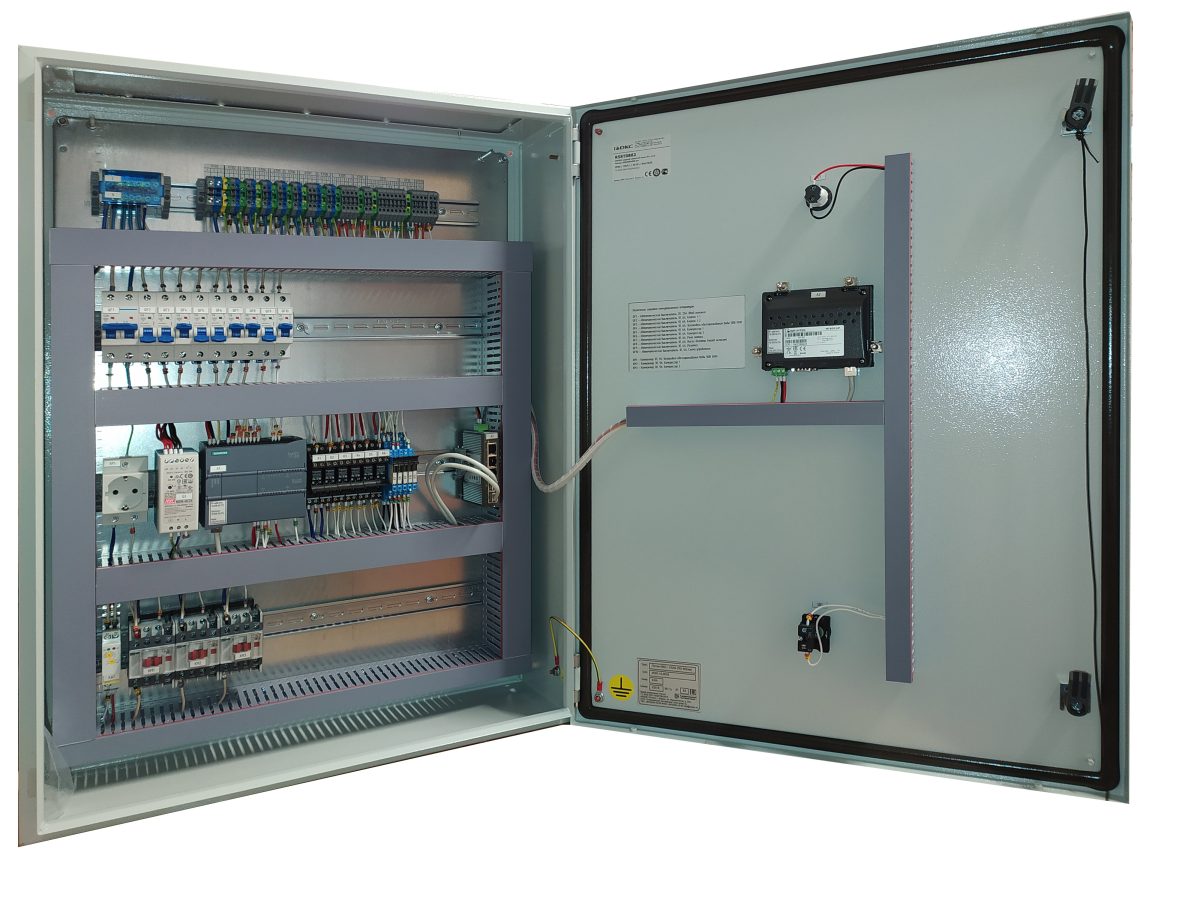

Шкаф управления системами водоподготовки «Поток-ХВО»
Шкафы управления системами водоподготовки служат для централизованного наблюдения и управления системами фильтрации, насосными станциями, узлами учета и т.д. Контроллер, входящий в состав ШУ, несёт в себе программу алгоритма работы системы водоподготовки.
В программе учтены все операции необходимые для обеспечения работоспособности системы. Возможные отклонения и методы их коррекции также учтены в алгоритме программного обеспечения ШУ. В случае сбоев в работе, программа оповестит персонал о произошедших неполадках.
Система позволяет отказаться от постоянного присутствия на объекте машинистов и частого обхода, что существенно экономит эксплуатационные расходы объекта.
Маркировка наших изделий
Поток-ХВО-УХЛ4 (ПО 583км)
Поток-ХВО-УХЛ4 (ПО 602км)
Поток-ХВО-УХЛ4 (ПО 622км)
Поток-ХВО-УХЛ4 (ПО 641км)
Основные функции шкафа управления Поток-ХВО:
- Визуализация и централизованное управление всеми узлами системы водоочистки
- Управление и контроль насосных станций (поддержание давления в системе очистки и в системе потребителей)
- Управление и контроль систем впрыска реагентов (P/H, хлора, коагулянта и т.д)
- Контроль состояния фильтрующих элементов (за счет измерения давления на разных участках фильтров)
- Контроль уровня реагентов
- Управление процессами регенерации фильтрующих систем. (управление промывкой фильтров)
- Управление клапанами-задвижками. (исключение различных систем из цикла на время промывки или аварийной ситуации)
- Учет ресурсов (поступление исходной вода, расход чистой воды, электроэнергии)
- Управление электроснабжением станции (АВР – автоматический ввод резерва и бесперебойное электропитание системы управления)
- Контроль температуры и загазованности в помещениях очистных сооружений
- Контроль доступа, возгорания, затопления помещения
- Передача и отображение информации о работе системы на стационарные или удаленные пульты оператора или диспетчера
- Передача информации в систему SCADA или на собственное программное обеспечение для архивации и визуализации
- Дистанционное управление исполнительными механизмами и насторйка параметров системы
- Архивация информации о функционировании сисемы (показания датчиков, события и аварийные ситуации, срабатывания пожарно-охранной сигнализации)
- Обмен данными по сетям на основе интерфейсов RS-485, Ethernet, GSM канала или радиоканала
- Протоколы передачи данных от контроллеров ModBus RTU или ModBus TCP/IP. или собственных протоколов
Уcтpoйcтвo и пpинцип paбoты
Шкафы управления Поток-ХВО с панелью оператора применяются в системах со сложной технологией очистки воды, в том числе для предприятий ЖКХ и других промышленных отраслях. Их использование целесообразно в любом процессе по очистке воды, если Заказчик оборудования хочет иметь возможность удаленного контроля работы системы водоподготовки и корректировки ее действий.

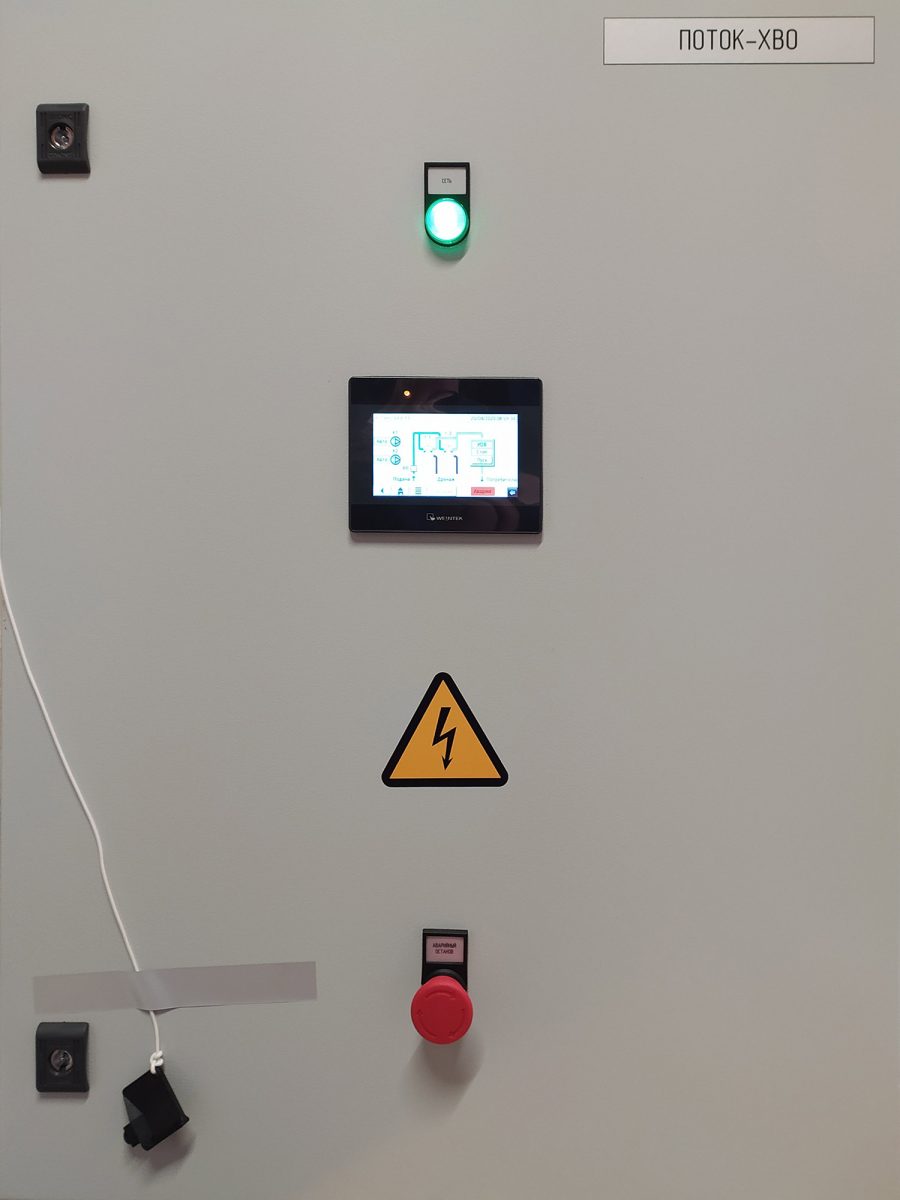

Для облегчения управления системой водоподготовки с помощью шкафа управления устанавливается сенсорная панель оператора.

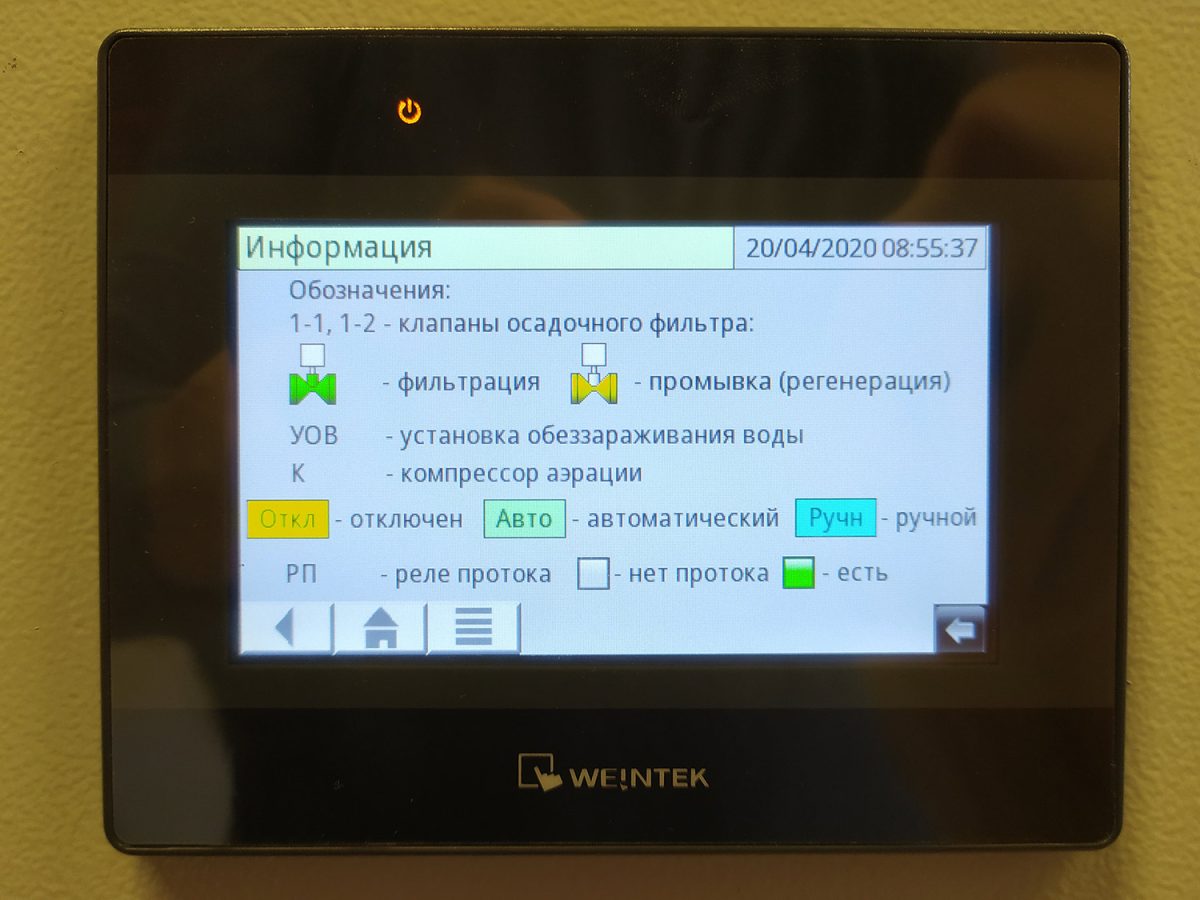

Основным её преимуществом является графическая визуализация работы системы водоподготовки – отображение всех её элементов, включая показания различных датчиков. На панель выведены показания давления, скорости протока и расхода, режима работы фильтров, насосного оборудования, оборудования дозирования реагентов, наличия реагентов в рабочих ёмкостях.

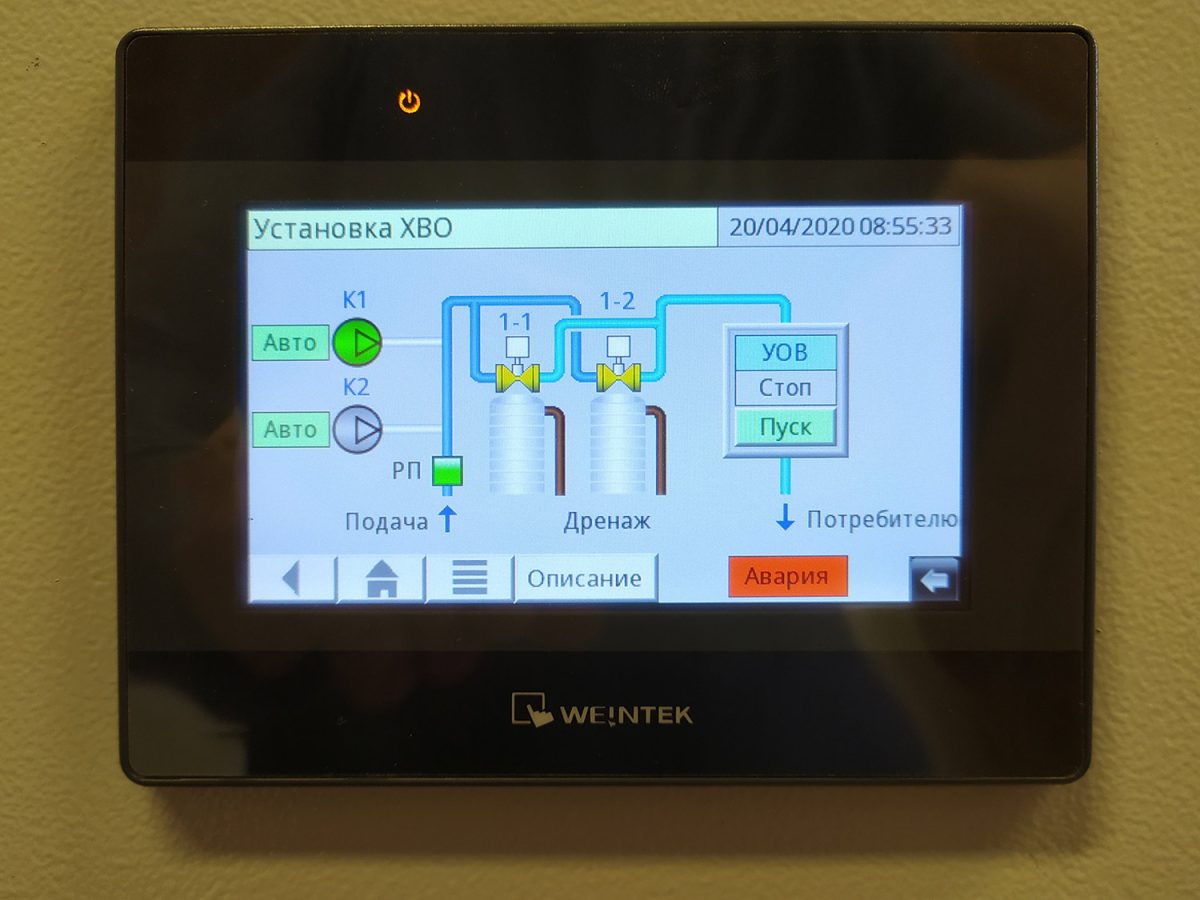

На мнемосхеме отображается работа систем УФ-стерилизаторов, режим наполнения-опустошения ёмкостей, т.е. режим контроля и управления оборудованием в системе.
При помощи данной панели обслуживающий персонал имеет возможность выводить из работы всю систему, её части и/или различные модули; менять настройки, проводить операции по коррекции работы системы водоподготовки и отслеживать все необходимые её параметры.
В качестве дополнительной опции есть возможность подключения ПК для дистанционного проведения всех операций с его помощью на любом расстоянии, при условии наличия локальной сети либо через Интернет.
При подключении к Интернету возможен мониторинг работы системы и консультация службы эксплуатации покупателя нашими специалистами, инженерами компании «Завод «Современная Автоматика»
