Шкаф управления насосами в системах поддержания уровня «Поток-У»

Шкафы управления серии Поток-У предназначены для управления группой насосных агрегатов применяемых в системах дренажа и водоотведения, в также при заполнении резервуаров с целью поддержания заданного уровня при изменении расхода жидкости.

Почему выгодно заказать оборудование и монтаж в компании "Современная автоматика":

  • Российский производитель
  • Более 10 лет успешной работы на рынке инженерного оборудования
  • Подбираем оборудование строго по техническому заданию Заказчика
  • Наличие собственной производственной базы
  • Контроль всех этапов производства
  • Гарантии качества и соблюдение сроков
  • Стабильная ценовая политика
  • Команда профессионалов с большим опытом и стажем работы
  • Работаем с комплектующими ведущих отечественных и зарубежных производителей

Что такое шкаф управления?

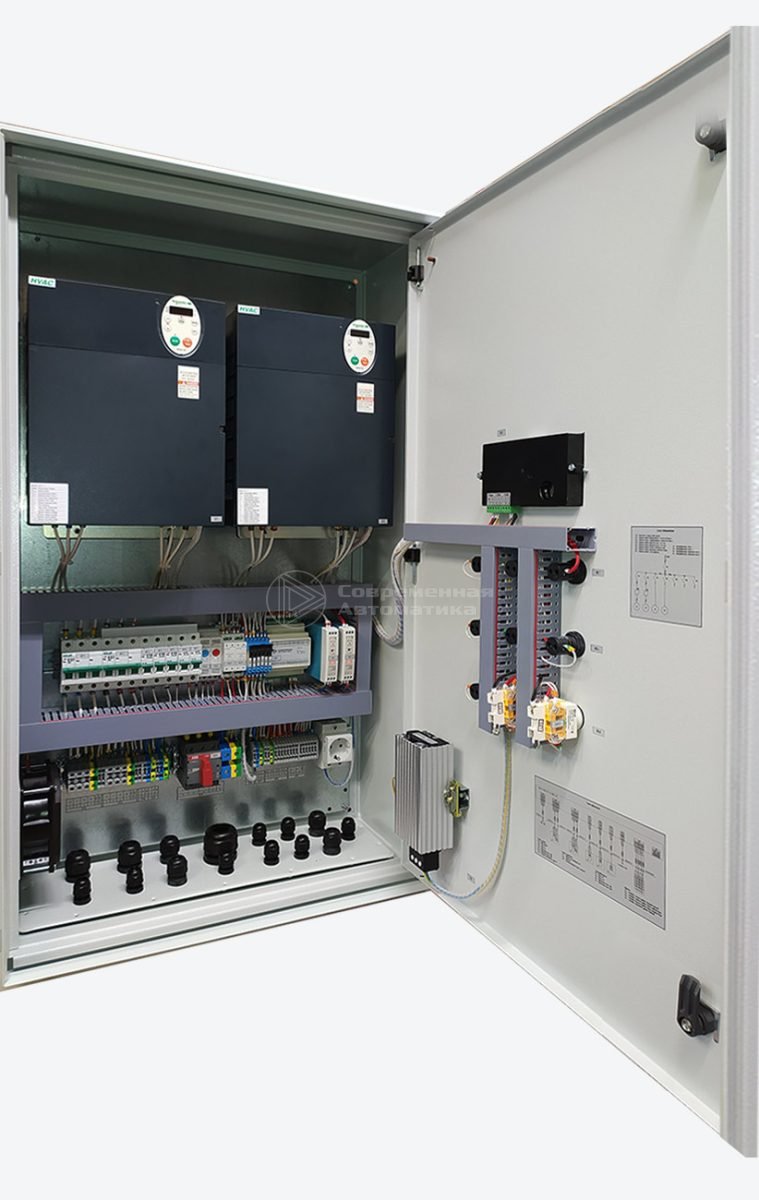

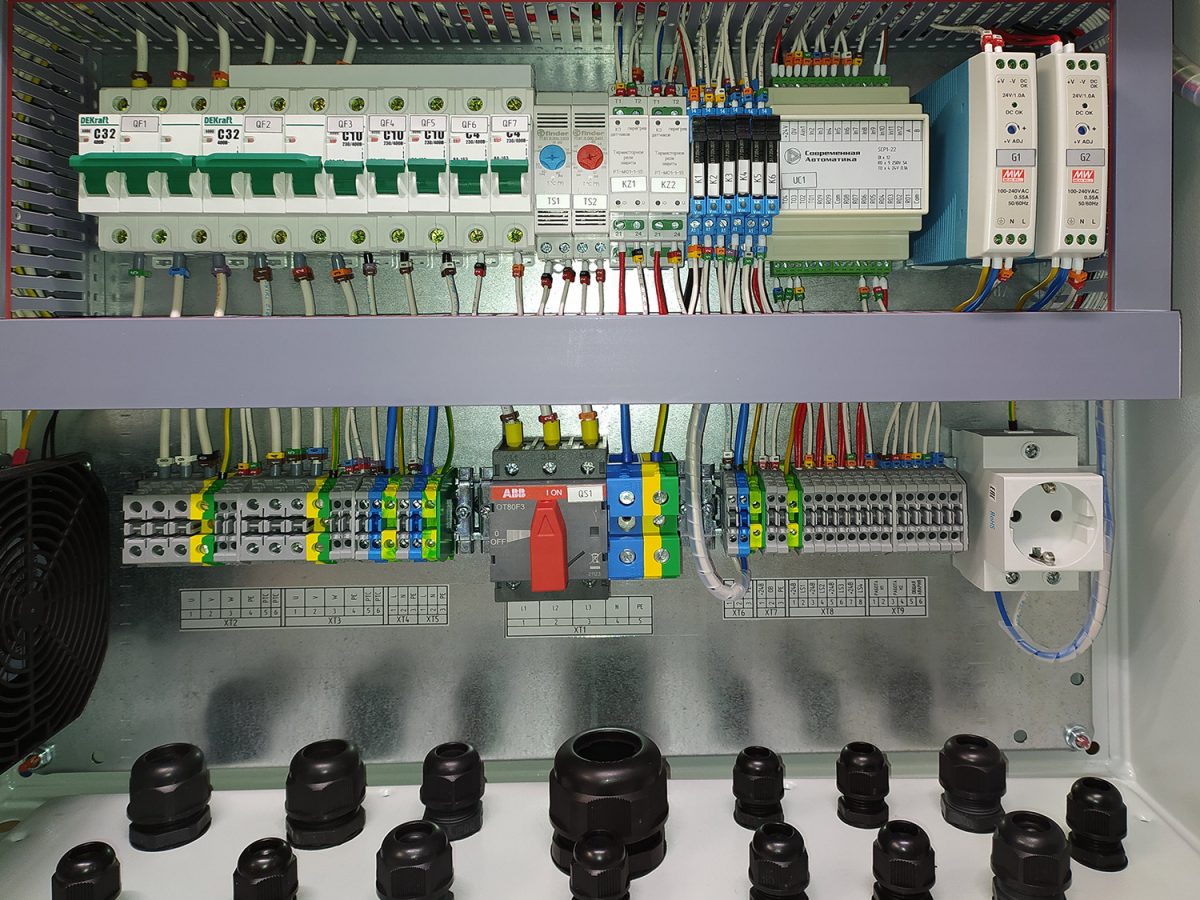

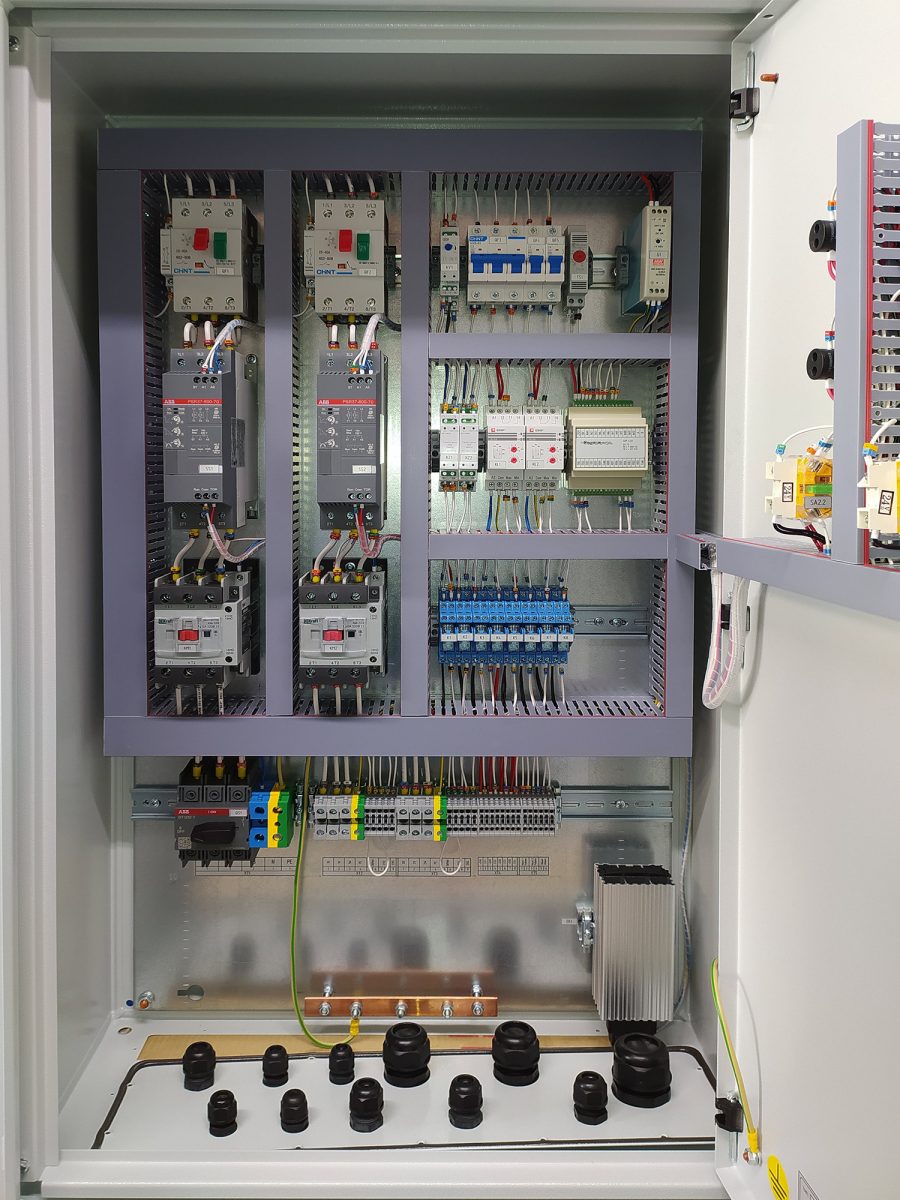

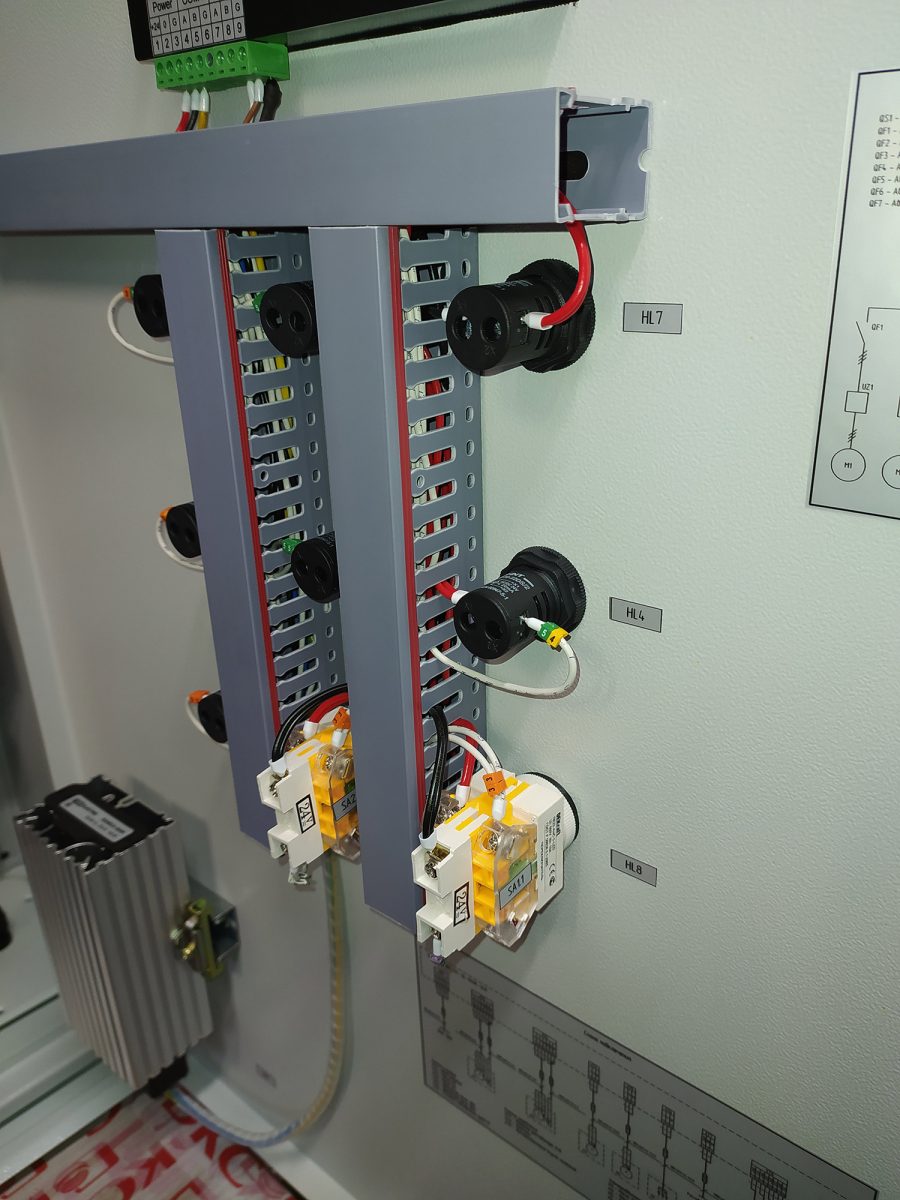

Шкаф управления включает в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры и т.д.

Принцип работы шкафа управления основан на непрерывном отслеживании изменений параметров системы и выборе оптимальных режимов работы электродвигателей насосных агрегатов. Управление шкафом осуществляется как в ручном, так и в автоматическом режимах.

Шкаф управления позволяет снизить энергопотребление, защитить электродвигатели от недопустимых и нежелательных режимов работы, что увеличивает их срок эксплуатации.

Применяются в качестве:

Шкаф управления пожарными насосами обеспечивает работу в двух режимах – «Ручной» и
«Автоматический».

  • В режиме работы «Автоматический» все управление системой осуществляет встроенный блок
    управления насосами, ориентируясь на внешние сигналы управления и состояние системы;
  • Режим работы «Ручной» служит для пробного пуска, с целью определить правильность подключения и направления вращения электродвигателей, а также для кратковременных тестовых пусков системы;

Маркировка наших изделий

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ум 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Основные функции шкафа управления Поток-У:

  • Автоматисческое поддержание заданного уровня в емкости путем включения/выключения необходимого количества насосов в соответствии с текущем заполнением воды;

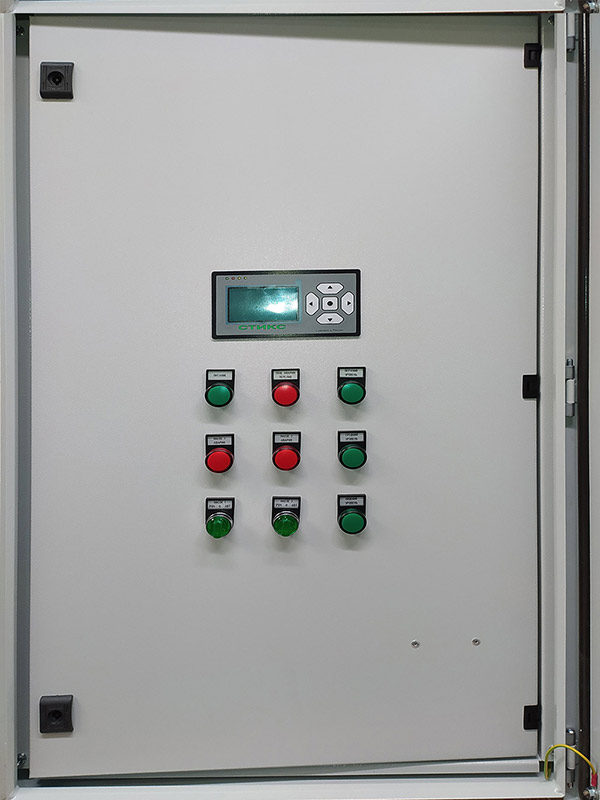

  • Индикация состояния шкафа управления посредством светодиодных индикаторов панели:
    • «Питание» («Питание» и «Питание» в случае заказа АВР) - индикатор желтого цвета
    • «Авария насоса 1»...«Авария насоса 4» - индикаторы красного цвета;
    • «Работа насоса 1»...«Работа насоса 4» - индикаторы зеленого цвета;
  • Автоматическое включение резервного насоса в случае аварии основного работающего агрегата;
  • Автоматический запуск группы насосных агрегатов после устранения аварийных ситуаций;
  • Автоматическая смена по приоритетности включения либо отключения насосов, в зависимости от наработки моточасов. В результате - выравнивание износа насосных агрегатов;
  • Возможность ручной блокировки одного из насосов на время проведения технического обслуживания;
  • Программное задание количества насосных агрегатов находящихся в резерве;
  • Защита от короткого замыкания в двигателе;
  • Защита от перегрузки двигателя по току;
  • Защита насосов от работы без воды (при помощи подключаемого датчика уровня, поплавка);
  • Предотвращение «заиливания» насосов, путем контроля времени простоя ждя каждого из агрегатов и кратковременного запуска при простое более 12(24) часов
  • Визуальное отображение на лицевой панели и диспетчеризация рабочего и аварийного состояний каждого электродвигателя;
  • Визуальное отображение на лицевой панели пульта диспетчеризации режима работы «Автоматический» или «Ручной»);
  • Возможность выбора основного ввода питания, индикация и диспетчеризация работы каждого ввода;
  • Плавный пуск и останов насосов для серии шкафов с устройством плавного пуска (УПП).

Уcтpoйcтвo и пpинцип paбoты

Производительность группы насосов под управлением шкафов Поток-У (свыше 11-и кВт-Ум, с применением устройства плавного пуска) изменяется путем последовательного включения или выключения числа насосов, которое требуется для поддержания заданного уровня жидкости в резервуаре.

Последовательность включения насосных агрегатов зависит от времени наработки каждого насоса. Шкаф управления Поток-У(Ум) отслеживает временную наработку каждого из группы насосных агрегатов и дает приоритет при включении насосу, время наработки которого меньше. При последовательном выключении приоритету насоса с большим временем наработки.

При возникновении неисправности одного из насосных агрегатов автоматически вводится в работу следующий по приоритету наработки агрегат.

Показатель уровня жидкости в резервуаре отслеживается соответствующими дискретными поплавковыми выключателями (по дополнительному запросу шкаф может быть оснащен электронным датчиком гидростатического уровня).




Нижний и верхний поплавки являются аварийными (аварийные сигналы «сухой ход» и «переполнение»). В системе откачивания жидкости из емкости нижний поплавковый выключатель защищает установленные в емкости насосы от работы без воды (так называемая защита «от сухого хода»). Верхний поплавковый выключатель сигнализирует переполнение емкости и выдает соответствующий аварийный сигнал на диспетчерский пульт (в качестве опции сигнал может подаваться на шкаф управлени) задвижкой, перекрывающей входной патрубок).

При заполнении емкости нижний поплавковый выключатель сигнализирует о чрезмерно интенсивном водоразборе из емкости и носит информационный характер. Верхний поплавковый выключатель сигнализирует переполнение емкости и отключает насосные агрегаты. Соответствующий сигнал выдается на диспетчерский пульт. Промежуточные поплавковые выключатели отвечают за работу насосов (см. раздел «применение поплавковых выключателей»). Для выравнивания моторесурса по времени наработки при срабатывании очередного поплавкового выключателя контроллер шкафа управления дает сигнал на запуск очередного по наработке (не в порядке последовательности) насоса.

Применение поплавковых выключателей

В системах откачки и заполнения жидкости ключевое место занимают поплавковые выключатели, которые передают шкафу управления основную информацию состоянии системы.

Для систем осушения емкостей при отсутствии жидкости поплавковый выключатель направлен отвесно вниз и разомкнут. При достижении жидкостью минимального уровня, достаточного для подъема, поплавковый выключатель поднимается до горизонтального положения, при этом контакт замыкается, и на шкаф управления подается соответствующий управляющий сигнал.

Для систем заполнения емкостей направленный отвесно вниз поплавок замыкает выключатель, а при достижении минимального уровня жидкости при горизонтальном положении поплавка контакт размыкается.

Осушение емкостей

В случае применения шкафа управления Поток-У для осушения емкостей, принцип работы поплавковых выключателей (от нижнего к верхнему) строится следующим образом:

  • Поплавок «сухого хода» в вертикальном положении аварийно отключает насосные агрегаты и запрещает их пуск во всех режимах, при этом на панели шкафа загорается красный светодиодный индикатор «Авария». При восстановлении уровня жидкости в системе (горизонтальное положение поплавка) сигнал «Авария» снимается и работа системы возобновляется;
  • Поплавок первого насоса находясь в горизонтальном положении дает сигнал на запуск первого, меньшего по времени наработки, насосного агрегата. Работа насоса продолжается до тех пор, пока уровень жидкости не опустится и поплавок не примет вертикальное положение. Так как подобные системы предполагают несколько насосов, а соответственно, и несколько поплавков, отвечающих за их режим работы, описанный алгоритм будет идентичен для каждого из них;
  • Поплавок аварийного переполнения подает сигнал на шкаф управления об опасности перелива перекачиваемой жидкости за пределы емкости, при этом срабатывает звуковая и световая сигнализация (возможна передача сигнала на пост диспетчера). Действие аварийного режима продолжается до тех пор, пока уровень жидкости не опустится и поплавок не примет вертикальное положение.M

Заполнение емкостей

В случае применения шкафа управления Поток-У для заполнения емкостей, принцип работы поплавковых выключателей (от нижнего к верхнему) строится следующим образом:

  • Поплавок режима «емкость осушена» подает сигнал шкафу управления об отсутствии жидкости в емкости вследствии чрезмерного водоразбора или повреждения заполняемой емкости, при этом срабатывает звуковая и световая сигнализация (возможна передача сигнала на пост диспетчера). Действие аварийного режима продолжается до тех пор, пока уровень жидкости не поднимется и поплавок не примет горизонтальное положение;
  • Поплавок первого насоса находясь в вертикальном положении дает сигнал на запуск первого, меньшего по времени наработки, насосного агрегата. Работа насоса продолжается до тех пор, пока уровень жидкости не поднимется и поплавок не примет горизонтальное положение. Так как подобные системы предполагают несколько насосов, а соответственно, и несколько поплавков, отвечающих за их режим работы, описанный алгоритм будет идентичен для каждого из них;
  • Поплавок режима «емкость заполнена» в горизонтальном положении отключает насосные агрегаты и запрещает их запуск во всех режимах. При падении уровня жидкости и принятии поплавком вертикального положения сигнал снимается и работа системы возобновляется.

Резервирование

Если в процессе работы насоса или при нажатии ручного пуска, на входе станции пропадает или отсутствует вода, работа насосных агрегатов прекращается до её появления. Защита насосов от работы без воды (сухой ход) обеспечивается, посредством, подключаемых к ШУ поплавковых датчиков уровня (реле давления). Запуск электродвигателей осуществляется при помощи устройства плавного пуска (УПП). В случае поломки УПП происходит запуск насосов на прямую из под сети.

Управление насосами организованно в режиме основной /резервный. Реле давления подключается к выходу гидравлической системы и служит дополнительным контролем работы одного из насосов. В случае отключения электродвигателя насоса по аварии, его функции автоматически берет на себя другой насосов. При пропадании питающего напряжения и его появлении шкаф управления автоматически возобновляет работу(без АВР). При наличии АВР (устанавливается как дополнительная функция) ШУ автоматически производит переключение питающего напряжение по режиму основной / резервный.
