Шкаф управления насосами в системах водоснабжения «Поток-Ч»

Шкафы управления серии Поток-Ч предназначены для управления группой насосных агрегатов применяемых в системах холодного и горячего водоснабжения, водоподготовки, отопления, перекачивания негорючих, невзрывоопасных жидкостей с целью поддержания заданного давления при изменении расхода жидкости с применением частотного преобразователя

Почему выгодно заказать оборудование и монтаж в компании "Современная автоматика":

  • Российский производитель
  • Более 10 лет успешной работы на рынке инженерного оборудования
  • Подбираем оборудование строго по техническому заданию Заказчика
  • Наличие собственной производственной базы
  • Контроль всех этапов производства
  • Гарантии качества и соблюдение сроков
  • Стабильная ценовая политика
  • Команда профессионалов с большим опытом и стажем работы
  • Работаем с комплектующими ведущих отечественных и зарубежных производителей

Что такое шкаф управления?

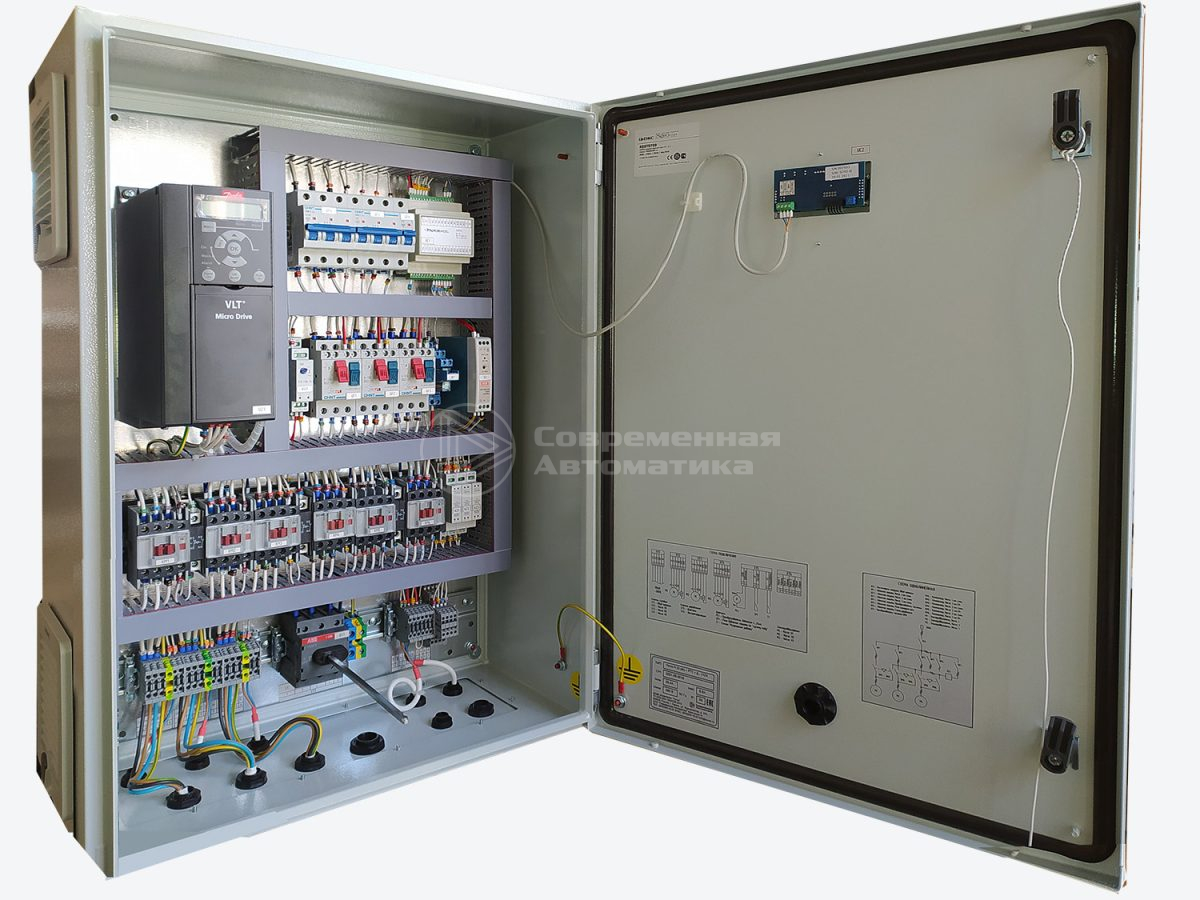

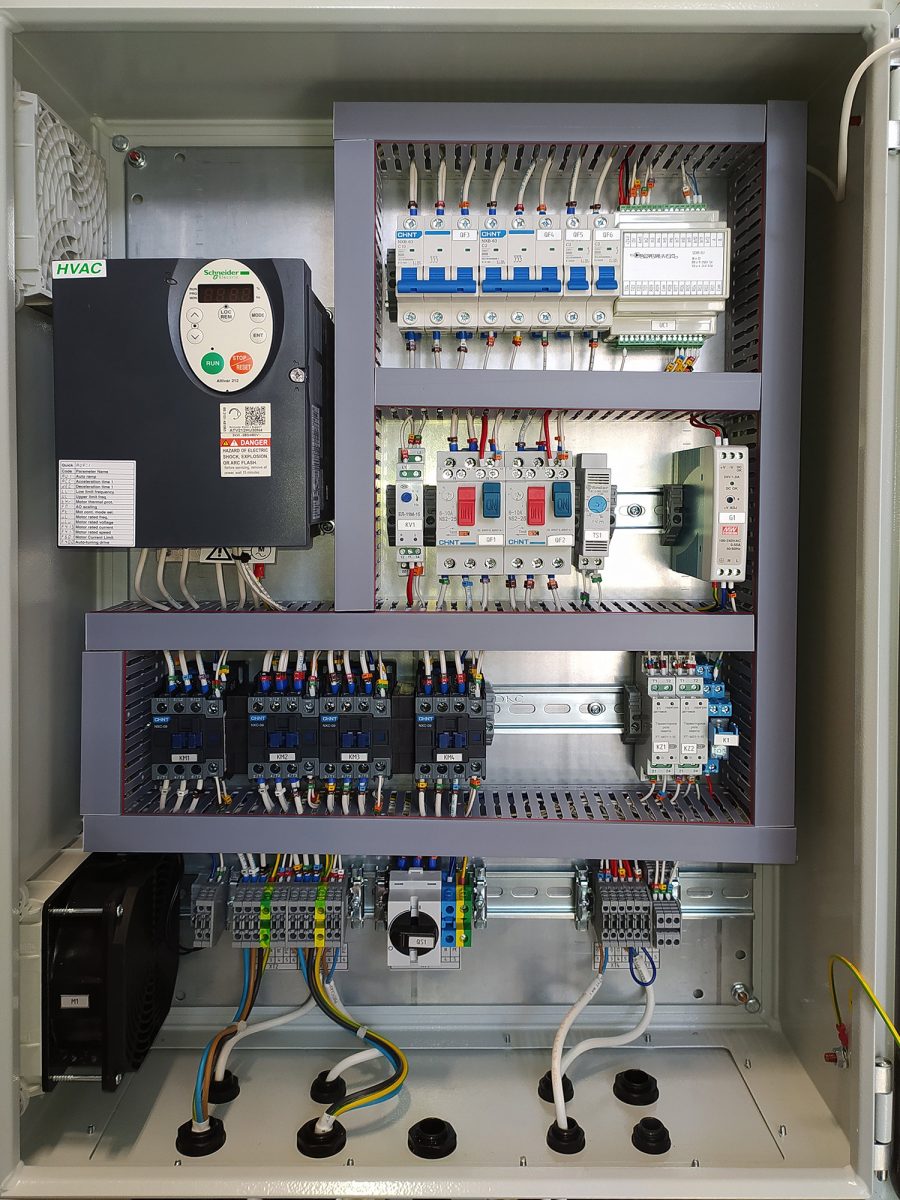

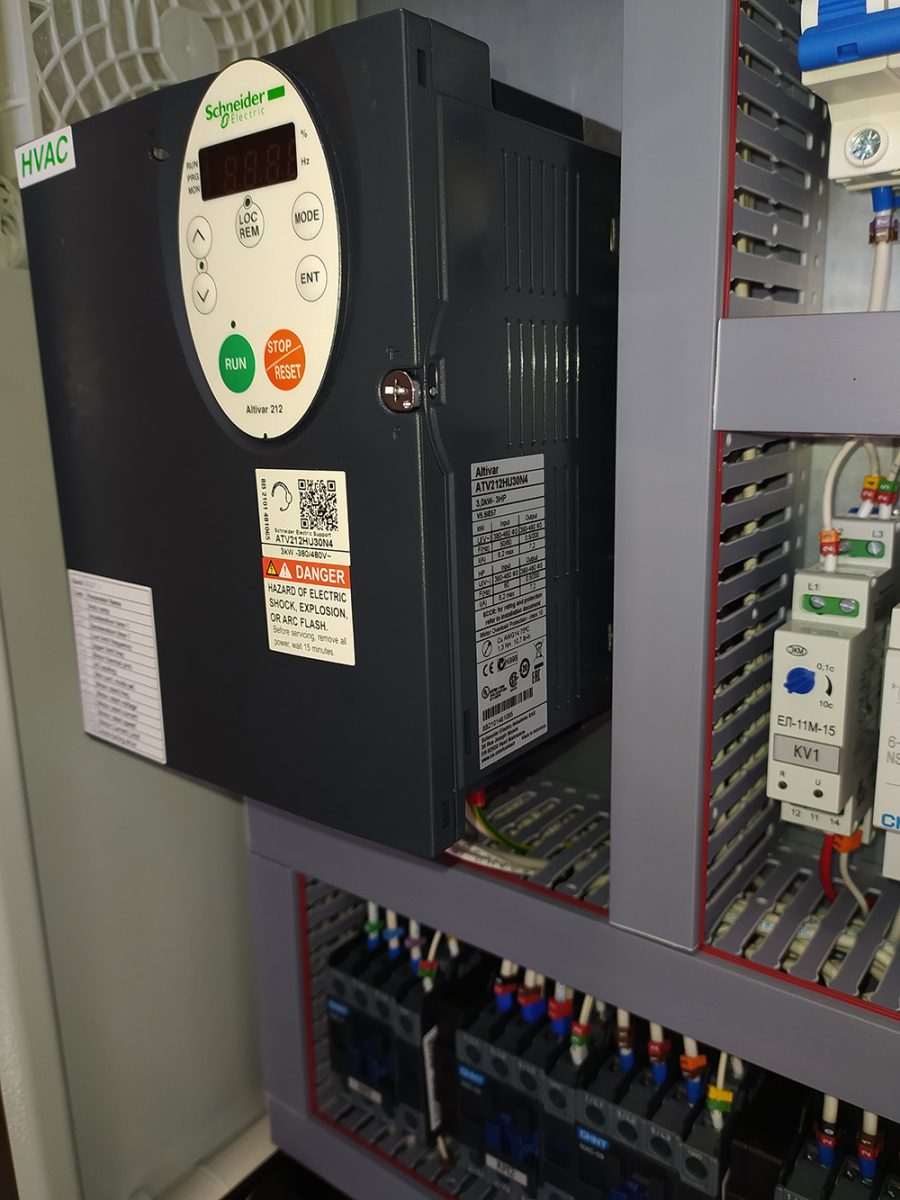

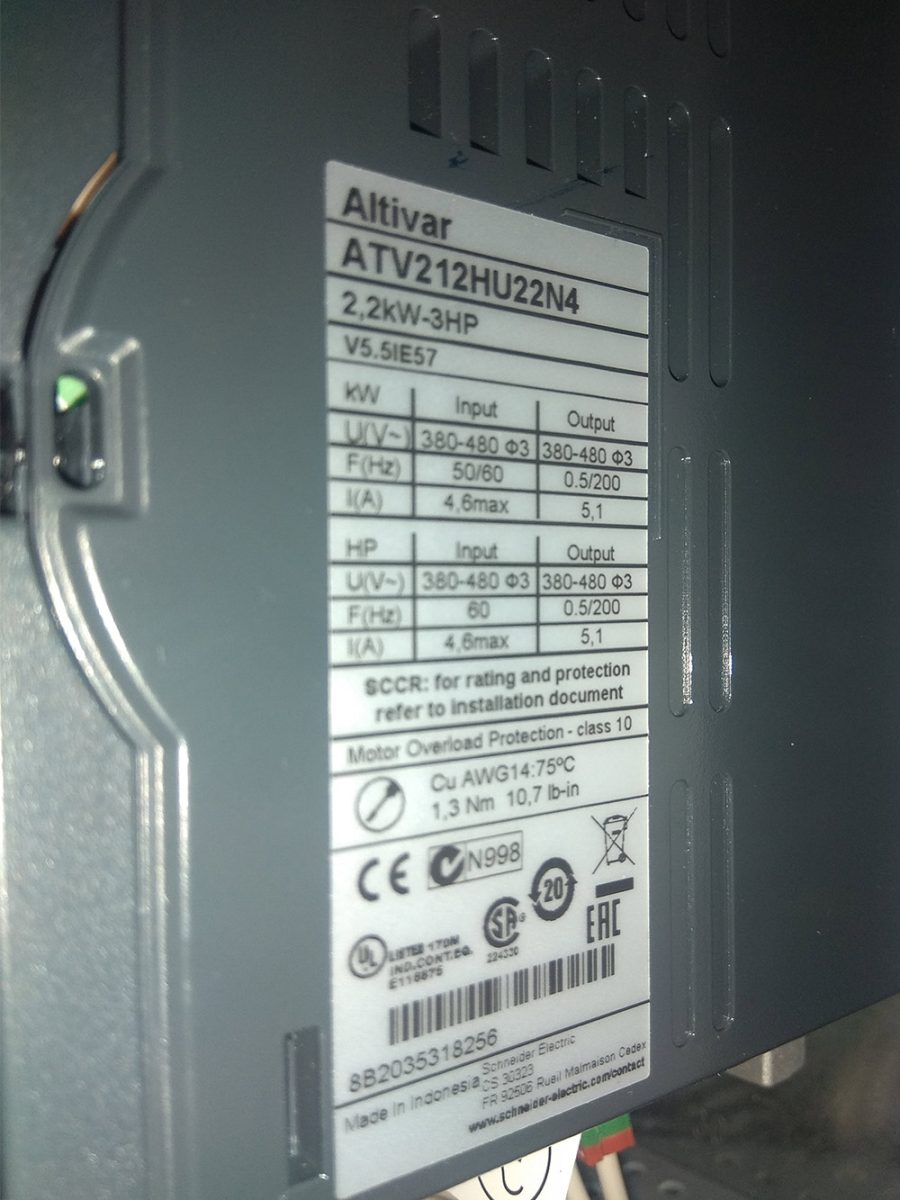

Шкаф управления включает в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры и т.д.

Принцип работы шкафа управления основан на непрерывном отслеживании изменений параметров системы и выборе оптимальных режимов работы электродвигателей насосных агрегатов. Управление шкафом осуществляется как в ручном, так и в автоматическом режимах.

Шкаф управления позволяет снизить энергопотребление, защитить электродвигатели от недопустимых и нежелательных режимов работы, что увеличивает их срок эксплуатации.

Применяются в качестве:

Шкаф управления пожарными насосами обеспечивает работу в двух режимах – «Ручной» и
«Автоматический».

  • В режиме работы «Автоматический» все управление системой осуществляет встроенный блок
    управления насосами, ориентируясь на внешние сигналы управления и состояние системы;
  • Режим работы «Ручной» служит для пробного пуска, с целью определить правильность подключения и направления вращения электродвигателей, а также для кратковременных тестовых пусков системы;

Маркировка наших изделий

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Поток-Ч 33 (30К)+АВР+РТС+Ди+ЭЗ-УХЛ4

Основные функции шкафа управления Поток-Ч:

  • автоматическое поддержание заданного давления в системе водоснабжения, путем включения/выключения необходимого количества насосов с помощью частотного преобразователя, в соответствии с текущем потреблением воды и заданным давлением;
  • автоматическое поддержание заданной температуры в системах отопления или горячего водоснабжения;
  • автоматическое поддержание заданного расхода в системах дозирования жидкостей;

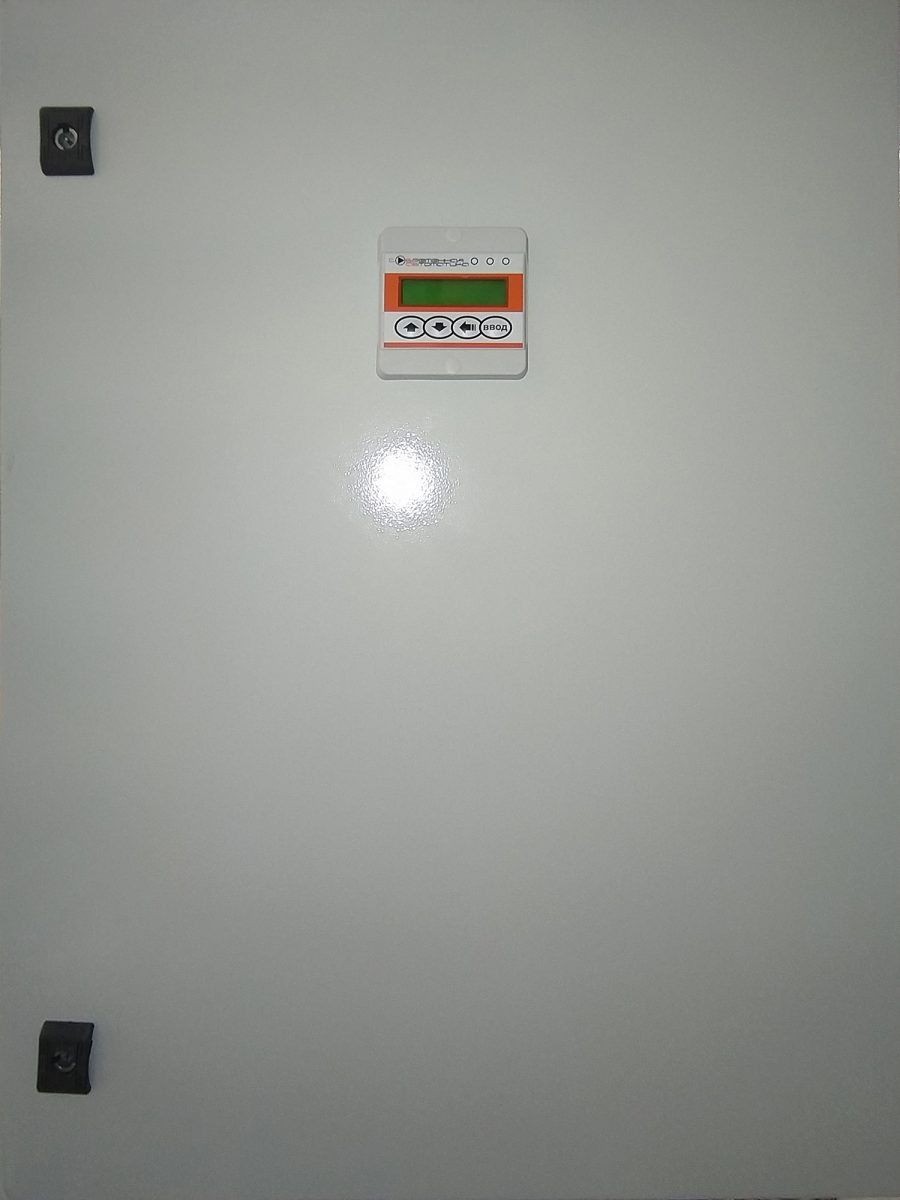

  • индикация состояния шкафа управления посредством светодиодных индикаторов панели:
    • «питание шкафа» - светодиод зеленого цвета,
    • «общая авария» - светодиод красного цвета,
    • «обмен данными» - светодиод желтого цвета.
  • индикация основных и вспомагательных показателей работы насосов: показатель текущего давления (температуры, расхода), режим и состояние работы каждого насоса, наработка каждого насосного агрегата в моточасах.
  • автоматическое включение резервного насоса в случае аварии основного работающего агрегата;
  • контроль аварийных ситуаций, с выдачей расшифровки причины аварии на информационный дисплей на русском языке;
  • автоматический запуск группы насосных агрегатов после устранения аварийных ситуаций;
  • автоматическая смена по приоритетности включения либо отключения насосов, в зависимости от наработки моточасов. В результате - выравнивание износа насосных агрегатов;
  • возможность ручной блокировки одного из насосов на время проведения технического обслуживания;
  • программное задание количества насосных агрегатов находящихся в резерве.
  • Защита от короткого замыкания в двигателе;
  • Защита от перегрузки двигателя по току;
  • Контроль датчика давления (температуры, расхода) на обрыв или короткое замыкание
  • Защита насосов от работы без воды (при помощи подключаемого реле давления на входе группы насосов, датчиков уровня, поплавков и т.п.)
  • Визуальное отображение на лицевой панели и диспетчеризация рабочего и аварийного состояний каждого электродвигателя;
  • Визуальное отображение на лицевой панели пульта диспетчеризации режима работы «Автоматический» или «Ручной»);
  • Возможность выбора основного ввода питания, индикация и диспетчеризация работы каждого ввода; (опционально)
  • Плавный пуск и останов насосов для серии шкафов с устройством плавного пуска (УПП).

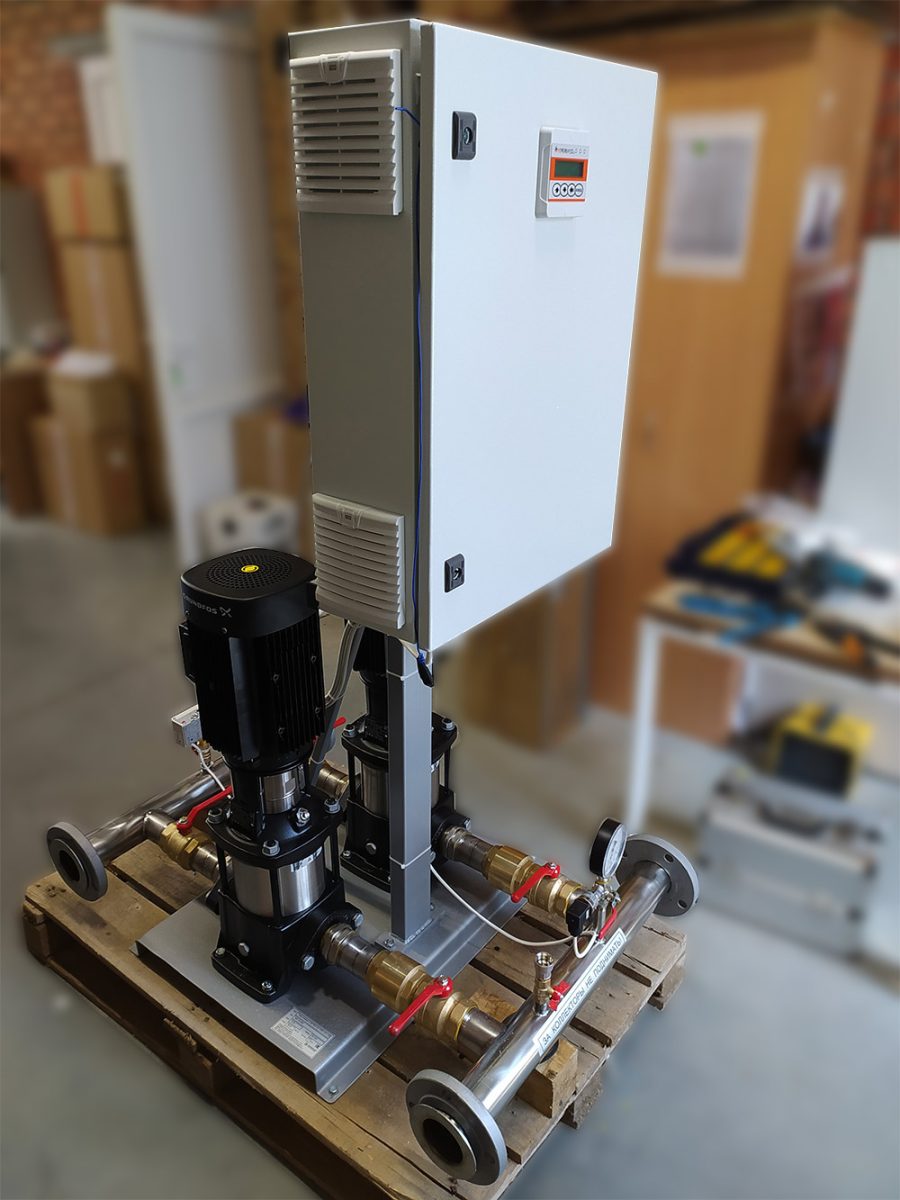

Уcтpoйcтвo и пpинцип paбoты

Производительность группы насосов под управлением шкафов Поток-Ч изменяется путем последовательного включения или выключения числа насосов, последовательного включения или выключения требуемого числа насосов, последовательно управляемых частотным преобразователем (частотный преобразователь последовательно вводит в работу, а также выключает то количество насосов, которое требуется для поддержания давления)

Последовательность включения насосных агрегатов зависит от времени наработки каждого насоса. Шкаф управления Поток-Ч отслеживает временную наработку каждого из группы насосных агрегатов и дает приоритет при включении насосу, время наработки которого меньше. При последовательном выключении приоритету насоса с большим временем наработки. При возникновении неисправности одного из насосных агрегатов автоматически вводится в работу следующий по приоритету наработки агрегат.

В многонасосных установках в момент включения установки контроллер с помощью частотного преобразователя разгоняет первый по приоритету насос и стремится поднять уровень давления до заданного значения, после чего частота насоса стабилизируется и изменяется лишь при незначительном изменении водоразбора. При уменьшении водоразбора частотный преобразователь снижает частоту вращения насосного агрегата.

Если водоразбор прекращается, частотный преобразователь переходит в режим ожидания.

Если же водоразбор увеличивается до значений, при которых один насос не может поддержать установленный уровень давления (значение производительности при заданном напоре выходит за пределы графика характеристик управляемого насоса), частотный преобразователь раскручивает насос до максимальных оборотов и контроллер переключает его (текущий управляемый насос) на работу «от сети». После этого контроллер дает сигнал на запуск из-под частотного преобразователя следующего насоса.

Цикл ввода в работу насосов продолжается до момента стабилизации значения выходного давления.

После стабилизации заданного значения по давлению насос, управляемый частотным преобразователем вращается с той скоростью, которая позволяет удерживать давление постоянным. При уменьшении водоразбора частота управляемого насоса снижается пропорционально вплоть до полной остановки, при этом частотный преобразователь подхватывает очередной по приоритету насос и снижает частоту его вращения с целью стабилизации выходного давления. Цикл выключения насосных агрегатов повторяется до полной остановки всех управляемых насосных агрегатов. При этом, как и в случае с одним управляемым насосом, система переходит в режим ожидания.

Резервирование

Если в процессе работы насоса или при нажатии ручного пуска, на входе станции пропадает или отсутствует вода, работа насосных агрегатов прекращается до её появления. Защита насосов от работы без воды (сухой ход) обеспечивается, посредством, подключаемых к ШУ поплавковых датчиков уровня (реле давления). Запуск электродвигателей осуществляется при помощи устройства плавного пуска (УПП). В случае поломки УПП происходит запуск насосов на прямую из под сети.

Управление насосами организованно в режиме основной /резервный. Реле давления подключается к выходу гидравлической системы и служит дополнительным контролем работы одного из насосов. В случае отключения электродвигателя насоса по аварии, его функции автоматически берет на себя другой насосов. При пропадании питающего напряжения и его появлении шкаф управления автоматически возобновляет работу(без АВР). При наличии АВР (устанавливается как дополнительная функция) ШУ автоматически производит переключение питающего напряжение по режиму основной / резервный.
