Автоматическая установка поддержания давления (АУПД) «ГИДРО-СТАТИК»
Насосные станции «Гидро-Статик» изготавливаются для закрытых систем тепло- и холодоснабжения с большими объемами теплоносителя и высоким статическим давлением в качестве максимально эффективного технического решения для поддержания рабочего давления.
АУПД (Автоматическая установка поддержания давления) «Гидро-Статик» и АУПДЗ (Автоматическая установка поддержания давления и заполнения) «Гидро-Статик» — многофункциональная установка, состоящая из блока управления на базе двух и более вертикальных многоступенчатых насосов и атмосферного мембранного бака, компенсирующая температурное расширение теплоносителя и поддерживающая заданное давление системы.
Автоматические установки поддержания давления (АУПД) используются в закрытых системах тепло- и холодоснабжения, преимущественно в индивидуальных тепловых пунктах (ИТП). В основе АУПД лежит блок управления на базе двух-трех насосов, безнапорный мембранный расширительный бак, демпферный бак и шкаф управления.
Работа АУПД осуществляется по показаниям датчика давления. При повышении температуры теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает сигнал на блок управления. Шкаф управления, который с помощью тензодатчика постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан, через который излишек теплоносителя перетекает из системы в атмосферный мембранный расширительный бак. После достижения заданного давления в системе соленоидный клапан закрывается, перекрывая поток жидкости из системы. В обратной ситуации при понижении температуры теплоносителя в системе его объем уменьшается и давление падает. Датчик давления передает эту информацию на шкаф управления, который включает насос. Насос заполняет систему из мембранного бака, пока давление в системе не поднимется до заданного. Постоянный контроль уровня воды в баке посредством тензодатчика защищает насос от сухого хода, а также предохраняет бак от переполнения. Насосы и соленоидные клапаны в АУПД и АУПДЗ дублируются в целях резервирования.
Расчет стоимости
Расчет стоимости конкретной установки и подбор необходимого оборудования требует консультации технолога. Заполните опросный лист, чтобы получить наше предложение.
Почему выгодно заказать оборудование и монтаж в компании «Завод «Современная Автоматика»:
- Российский производитель
- Более 10 лет успешной работы на рынке инженерного оборудования
- Подбираем оборудование строго по техническому заданию Заказчика
- Наличие собственной производственной базы
- Контроль всех этапов производства
- Гарантии качества и соблюдение сроков
- Стабильная ценовая политика
- Команда профессионалов с большим опытом и стажем работы
- Работаем с комплектующими ведущих отечественных и зарубежных производителей
Что такое насосная станция?
Насосная станция - комплексная система для перекачки жидкостей, включающая в себя насосные агрегаты (рабочие и резервные), автоматику, трубопроводы и вспомогательные устройства (трубопроводную арматуру). Требуется для обеспечения таких нужд как бесперебойная подача воды в разводящую сеть системы водоснабжения и пожаротушения, повышение и поддержание давления, перекачка сточных вод и т.д.
Насосная станция может состоять из следующих элементов:
- насосы различных видов (резервные и рабочие).
- трубопроводная арматура.
- мембранные расширительные баки (демпфирование и компенсация температурного расширения).
- шкаф управления.
Варианты наших насосных станций
Пример: Гидро-Статик 2 CR 15-3+1000+1000(2) где:
- Гидро – серия насосной станции;
- Статик – функция поддержания давления;
- 2 – количество насосов в насосной станции;
- CR – вертикальные многоступенчатые насосы концерна GRUNDFOS (Дания);
- 15-3 – насос, номинальная производительность которого – 15 м3/час.
- 1000 - объем основного бака
- 1000(2) - объем и количество дополнительных баков
Для обеспечения надежности функционирования систем тепло- и холодоснабжения, все установки данного типа имеют один резервный насос.
Возможные опции
- СтатикПро - функция поддержания давления и заполнения системы
- Д - диспетчеризация "сухой" контакт
- Ди - диспетчеризация по протоколам Modbus RTU, Profibus DP, EtherNet/IP
- ГА - гидробак (демпферный бак, 10% суммарного объема основного и дополнительных баков)
- СХ - защита от работы насосов без воды (по сухому ходу)
- Г40 - работа с гликолевым теплоносителем (40% гликоля)
Функционал
- Поддержка заданного рабочего давления в системе
- Компенсация температурного расширения теплоносителя
- Деаэрация (при попадании в мембранный бак с пониженным давлением, воздух высвобождается и удаляется через воздухоотводчик
- Подпитка системы
- Заполнение системы в соответствии с действующими нормами СП и СНиП (реализуется только в продвинутой версии "Гидро-СтатикПро")

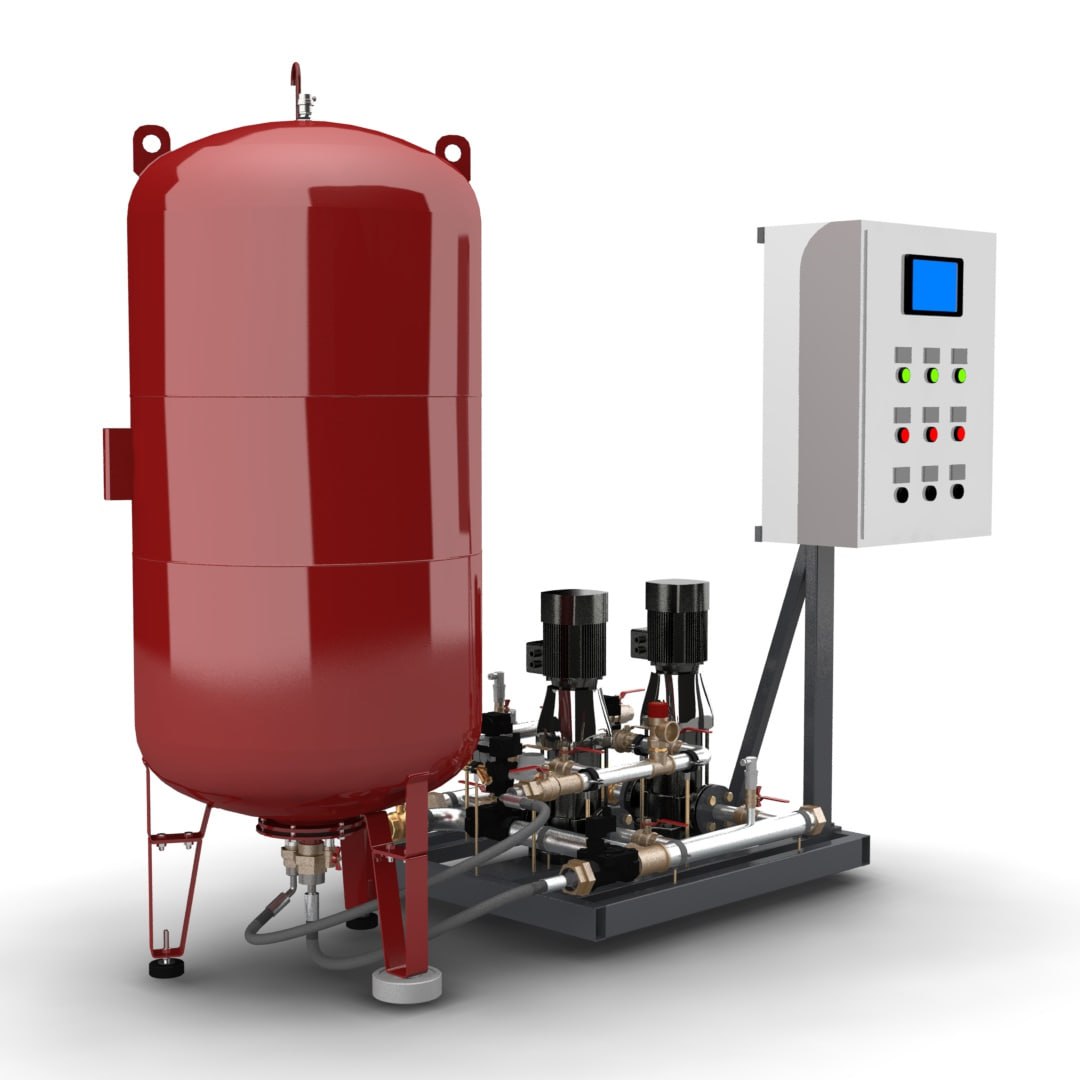

Насосная станция поддержания давления Гидро-Статик

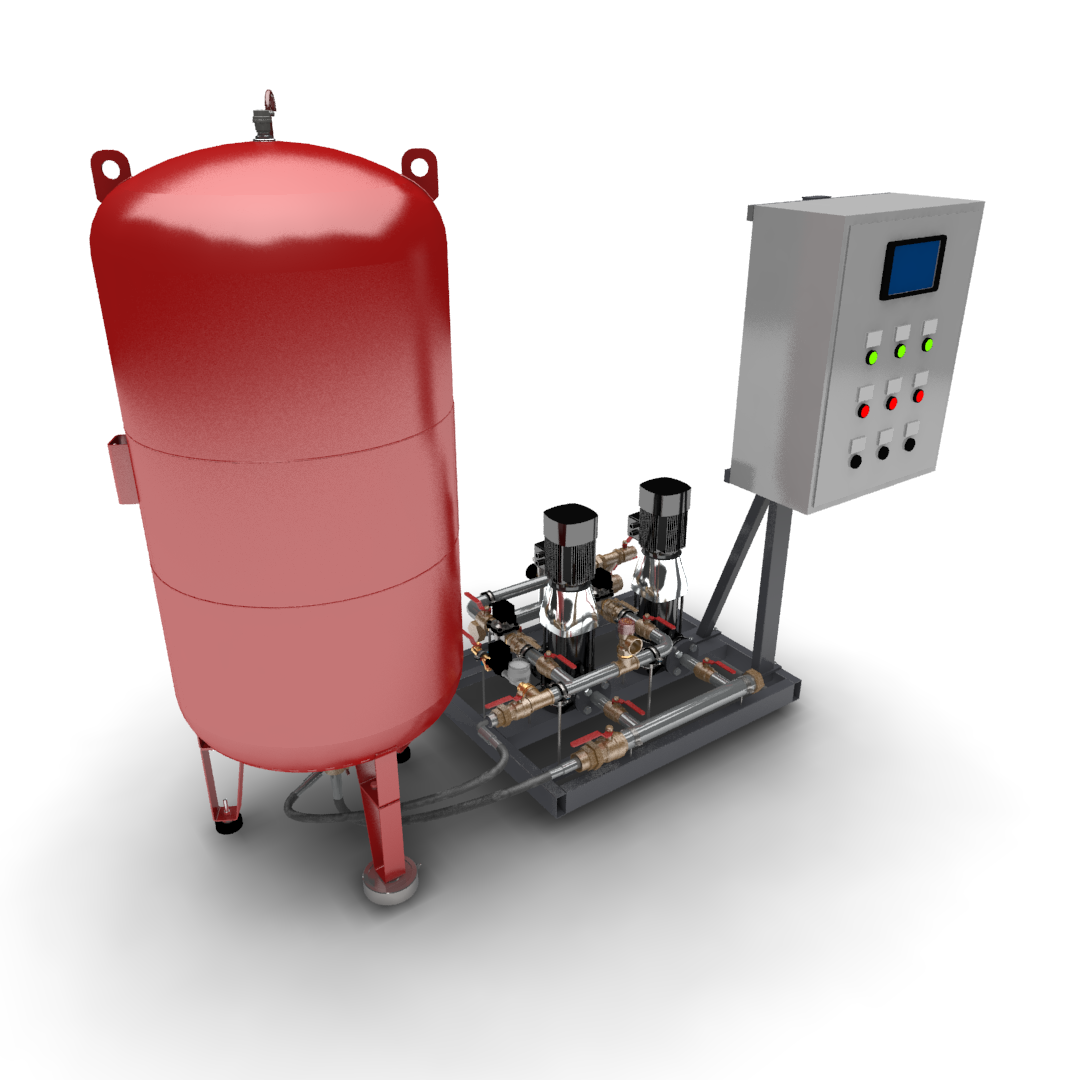

Насосная станция поддержания и заполнения давления Гидро-СтатикПро (2 насоса)

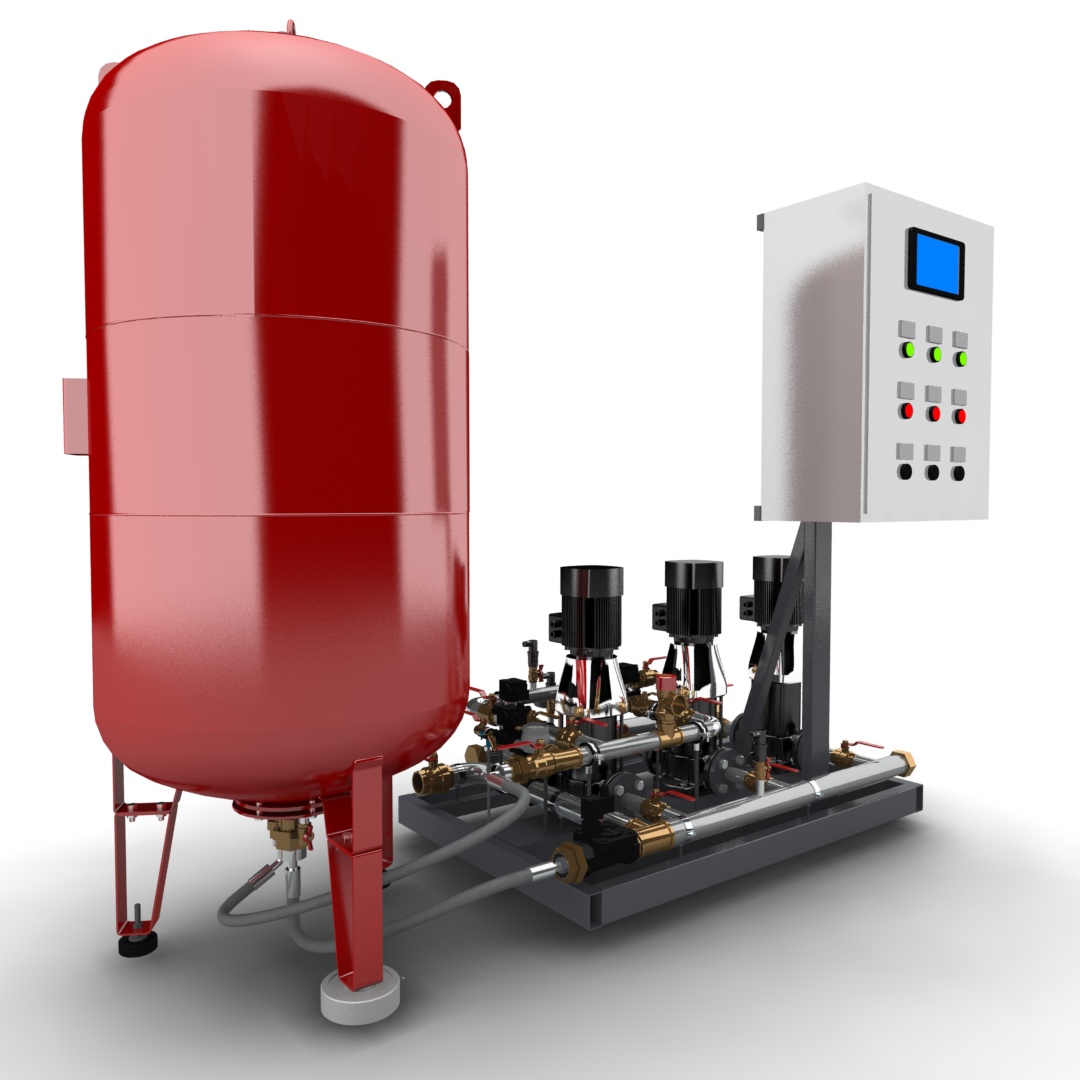

Насосная станция поддержания и заполнения давления Гидро-СтатикПро (3 насоса)
Преимущества наших насосных станций
Энергосбережение
Частотное регулирование работы насосов позволяет снизить затраты на электроэнергию до 70%
Защита
от сухого хода
Защита насосов от перегрева и выхода из строя
Шкафы управления собственного производства
Возможность реализации любого функционала по желанию Заказчика
Двухэтапное тестирование оборудования
Проверка корректной работы шкафа управления и тестирования станции в сборе
Надежность конструкции
Коллекторы из нержавеющей стали и комплектующие ведущих производителей
Насосные станции – важнейший элемент инженерных коммуникаций, который встречается в самых разных сферах жизнедеятельности человека. Качество всего комплекса будет зависеть от правильного выбора её отдельных элементов.
