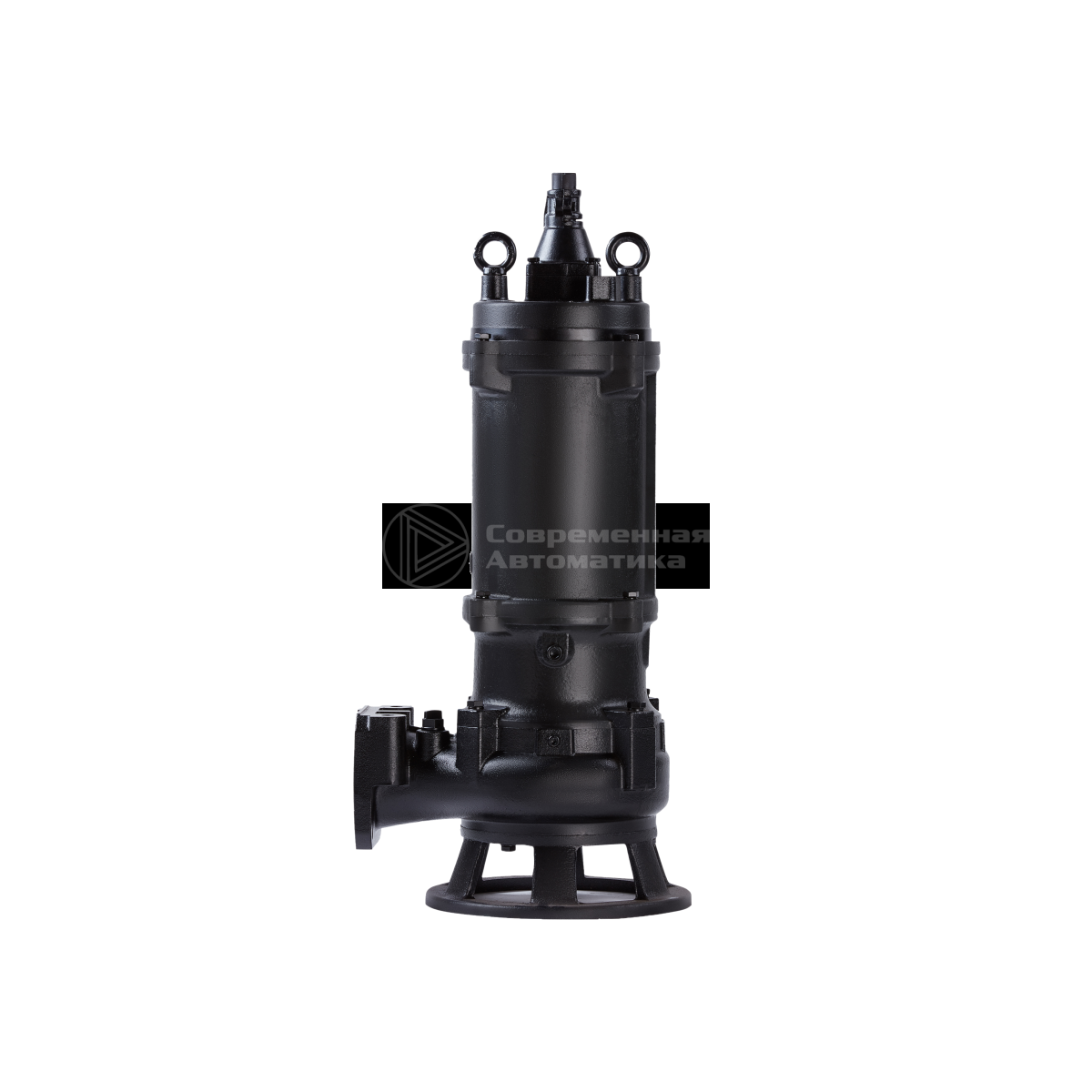

WQ — Погружные электронасосы для отвода сточных вод

Назначение оборудования

Погружные сточно-массные центробежные насосы с герметичным электродвигателем IP68.

  • Диапазон подач: 3 м3/ч ~ 2400 м3/ч;
  • Напор: 2 м ~ 66 м;
  • Мощность: 0,37 ~ 75 кВт;
  • Температура перекачиваемой среды: 0°С ~ +40°С.

Применение

  • Жилищно-коммунальное строительство, сельское хозяйство, промышленное строительство;
  • Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности;
  • Горная промышленность, шахты и т.д.

Описание

Насосы серии WQ являются погружными канализационными (сточно-массными) центробежными насосами.

Серия насосов WQ имеет в своем составе различные исполнения:

  • WQ(I) – классическое исполнение с рабочим колесом закрытого типа;
  • WQX(I) – исполнение с вихревым рабочим колесом Vortex;
  • WQ-W и WQ-QG(I)– исполнение с режущим рабочим колесом;
  • WQ-H(I)– исполнение со спиральным полуоткрытым рабочим колесом;
  • WQ-JY(I) – исполнение с перемешивающим механизмом;
  • WQD – исполнение небольших типоразмеров с однофазным питанием электродвигателя.

Принцип работы

Насосные агрегаты состоят из двух частей: погружной герметичный электродвигатель и насосная часть. Эти две части разделены масляной камерой с системой из двух торцевых уплотнений (рабочая среда — масло, масло — электродвигатель). В масляной камере предусмотрено отверстие для осуществления контроля уровня масла и пополнения при необходимости. Смазывание верхнего торцевого уплотнения обеспечивается с помощью специальной конструкции маслоподъемника.

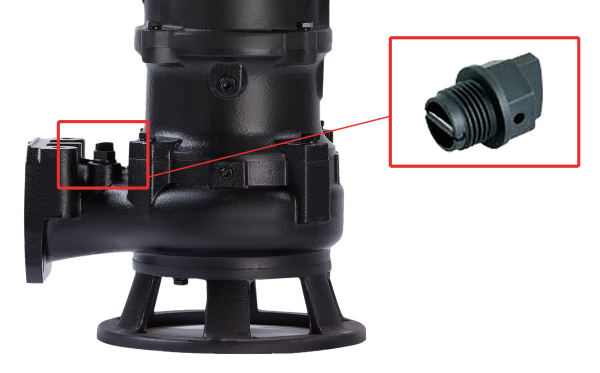

В корпусе насоса реализован специальный воздушный клапан, позволяющий автоматически выпускать воздух из под торцевого уплотнения.

В зависимости от мощности насосы могут быть оснащены различным набором датчиков и систем защиты:

Встроенные системы контроля до 7,5 кВт

  1. Встроенный термовыключатель, разрывающий схему.
от 11 кВт

  1. Масляно-водяной датчик в масляной камере для контроля работы торцевого уплотнения;
  2. Термореле в обмотках статора для защиты от перегрева

Насосы имеют несколько типов соединения с дренажной системой:

  • Автоматическая трубная муфта;
  • Гибкий шланг;
  • Колено с фланцем.

WQ-JY(I)

Насосы типа WQ-JY(I) оснащены перемешивающим рабочим колесом, которое установлено на одном валу с основным рабочим колесом насоса и находится на входе в проточную часть. Установка такого дополнительного колеса позволяет предотвратить осаждение осадка на дне емкости с перекачиваемой средой.

WQ-W и WQ-QG(I)

В насосах типа WQ-W и WQ-QG(I) установлено полуоткрытое рабочее колесо с режущей кромкой. В корпусе установлена неподвижная ответная деталь, представляющая собой диск с отверстием специального профиля. Попадающие в проточную часть волокнистые включения (бумага, салфетки, тряпки и т.д.) измельчаются благодаря вращению рабочего колеса относительно неподвижного диска. Применение данной конструкции помогает избежать засорения проточной части. Более подробно см. видео.

WQX(I)

В насосах типа WQX(I) используется полуоткрытое вихревое рабочее колесо. Из-за специфики принципа работы вихревых насосов рабочее колесо устанавливается в наиболее высокой точке корпуса, что обеспечивает свободный проход частиц через проточную часть.

WQ-H(I)

Используется специально разработанное полуоткрытое рабочее колесо спирального типа с небольшим количеством лопастей и большим углом их охвата. Благодаря перечисленным особенностям удается увеличить максимально допустимый размер включений в перекачиваемой среде.
