TD — Циркуляционные насосы
Применение

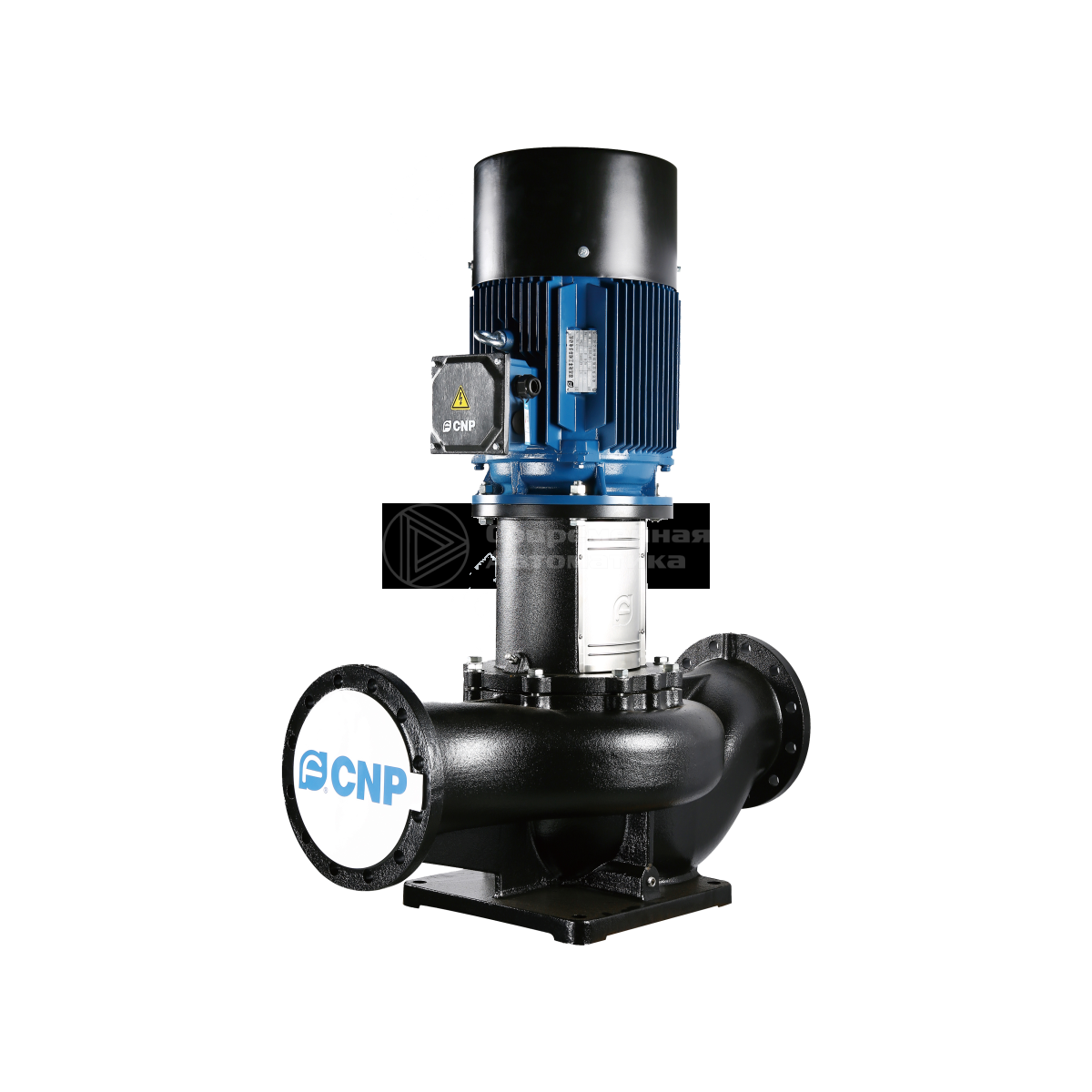

Насосы серии TD – это вертикальные одноступенчатые циркуляционные насосы с патрубками типа «in-line». Насосы спроектированы таким образом, чтобы их можно было снять с трубопровода без разборки элементов системы.
- Диапазон подач: 4 м3/ч ~ 1200 м3/ч;
- Напор: 4,5 м ~ 108 м;
- Мощность: 0,37 ~ 110 кВт;
- Температура перекачиваемой среды: -15°С ~ +110°С.
Применяются в качестве:
- Циркуляционные контуры котельных;
- Центральные тепловые пункты;
- Подкачивающие насосные станции систем центрального отопления;
- Контуры циркуляции технологического охлаждения (градирни-теплообменники);
- Системы циркуляции кондиционирования (чиллер-фанкойл);
- Возможно применение в системах пожаротушения и повышения давления.
Конструкция
Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя. Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера:
- TD32-TD150: удлиненная конструкция вала проточной части;
- TD200-300: соединение с помощью муфты.
Всасывающий и напорный патрубки расположены соосно на одной высоте относительно основания насоса («in-line»), что позволяет осуществлять обслуживание без полной разборки гидравлической системы. Основными элементами проточной части являются: рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали); корпус насоса (чугун), включающий подводящее и отводящее устройство (спиральный отвод); вал насоса из нержавеющей стали; торцевое уплотнение.
В насосах TD 125-150 (по запросу), в TD 200-300 (в стандарте) применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком.
Электродвигатель
В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.
- Класс энергоэффективности IE2 (IE3 по запросу);
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.
