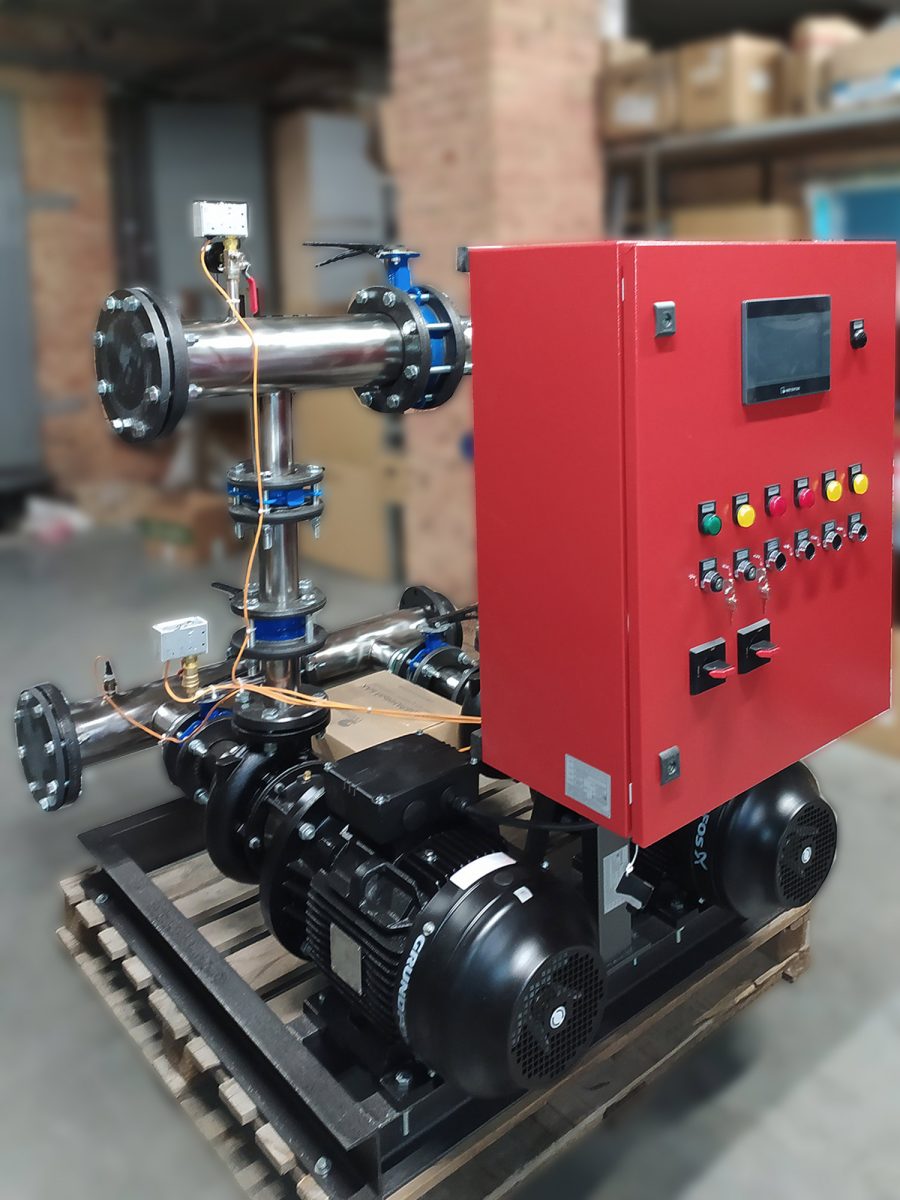

Шкаф управления насосами в системах водяного пожаротушения «Поток-П»
Шкафы управления серии Поток-П предназначены для управления группой насосных агрегатов применяемых в системах пожаротушения с целью автоматической подачи жидкости вследствие поступления внешнего сигнала «Пожар» либо с кнопочного поста (дренчерная система пожаротушения), либо от датчика спринклерной сети (спринклерная система пожаротушения).
Почему выгодно заказать оборудование и монтаж в компании «Завод «Современная Автоматика»:
- Российский производитель
- Более 10 лет успешной работы на рынке инженерного оборудования
- Подбираем оборудование строго по техническому заданию Заказчика
- Наличие собственной производственной базы
- Контроль всех этапов производства
- Гарантии качества и соблюдение сроков
- Стабильная ценовая политика
- Команда профессионалов с большим опытом и стажем работы
- Работаем с комплектующими ведущих отечественных и зарубежных производителей
Что такое шкаф управления?

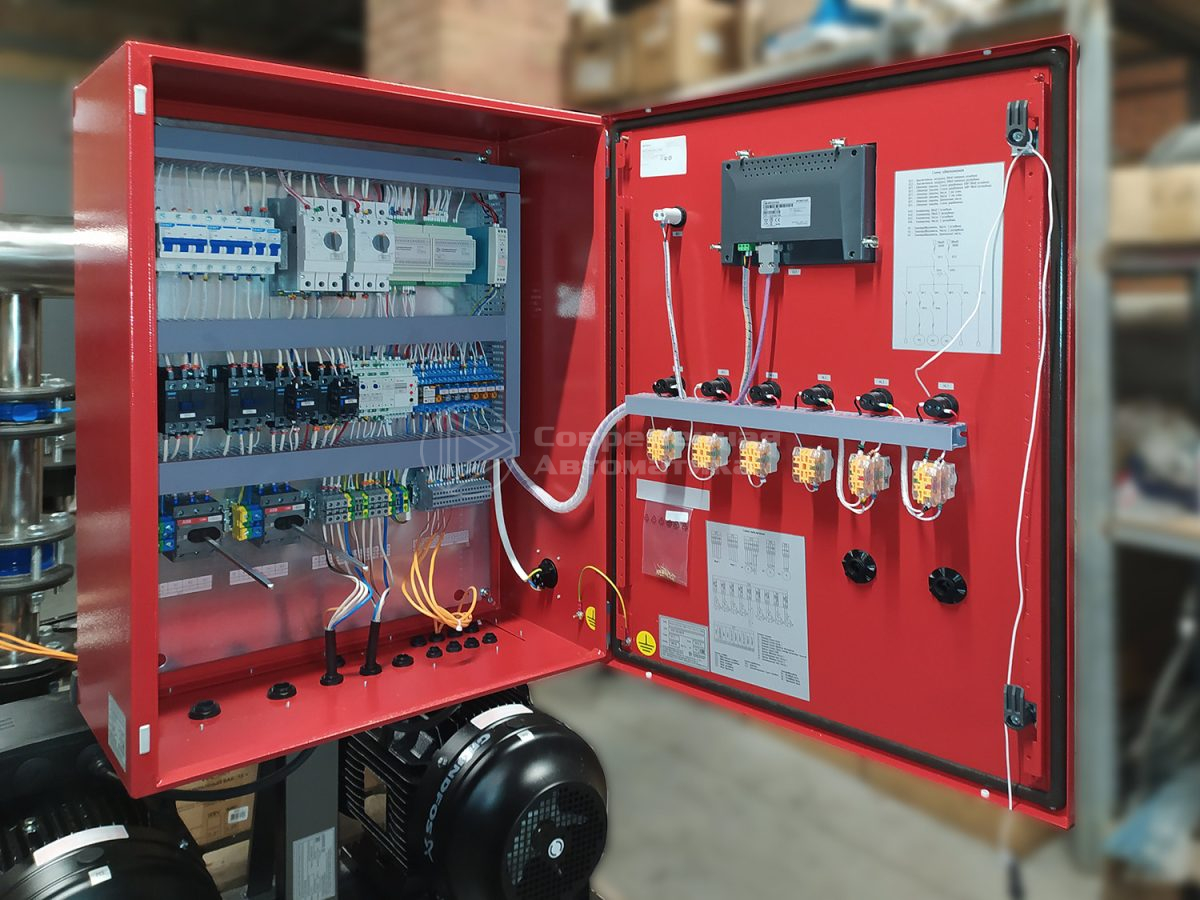

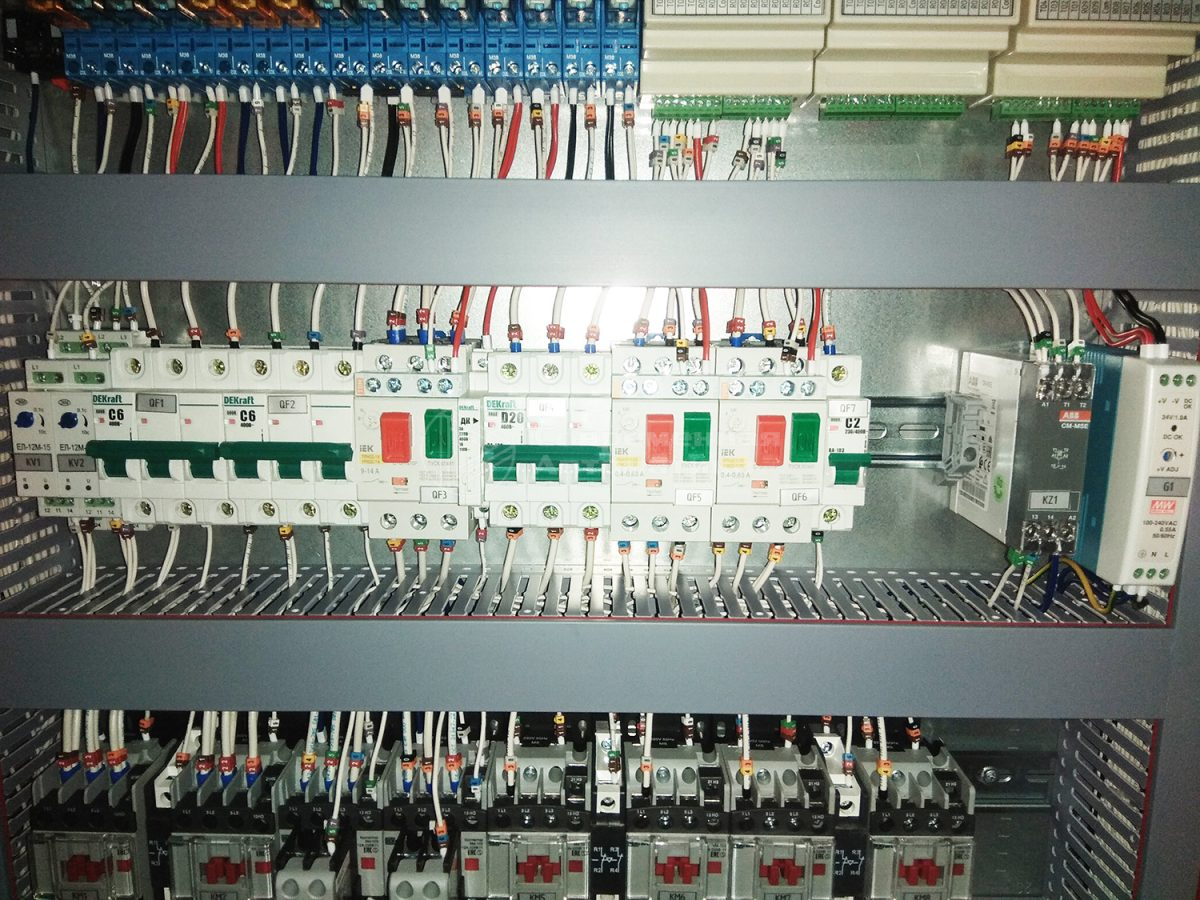

Шкаф управления включает в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры и т.д.
Принцип работы шкафа управления основан на непрерывном отслеживании изменений параметров системы и выборе оптимальных режимов работы электродвигателей насосных агрегатов. Управление шкафом осуществляется как в ручном, так и в автоматическом режимах.
Шкаф управления позволяет снизить энергопотребление, защитить электродвигатели от недопустимых и нежелательных режимов работы, что увеличивает их срок эксплуатации.
Основные функции:
Шкаф управления насосами обеспечивает работу в двух режимах – «Ручной» и «Автоматический».
- В режиме работы «Автоматический» все управление системой осуществляет встроенный блок управления насосами, ориентируясь на внешние сигналы управления и состояние системы;
- Режим работы «Ручной» служит для пробного пуска, с целью определить правильность подключения и направления вращения электродвигателей, а также для кратковременных тестовых пусков системы;
Маркировка наших изделий
Поток-П 23 (5.5k)+АВР+РТС+2ЭЗ+Д-УХЛ4
Поток-Пм 23 (11k)+АВР+РТС+2ЭЗ+Дн+Д-УХЛ4
Поток-Пм 23 (22k)+АВР+РТС+2ЭЗ+Дн+Д-УХЛ4
Поток-Пм 23 (37k)+АВР+РТС+ENS+Жн+2ЭЗ+Д-УХЛ4
Основные функции шкафа управления Поток-П:
- Защиту электродвигателей от КЗ;
- Управление работой основного и резервного электродвигателей;
- Выбор режимов управления: автоматический или ручной;
- Автоматический пуск основного электродвигателя при поступлении сигнала «Пожар»;
- Автоматическое управление электродвигателем по сигналам реле давления, реле перепада давления или иным релейным сигналам;
- Автоматическое отключение основного электродвигателя при срабатывании реле защиты от «сухого» хода, автомата защиты двигателя или неисправности на обоих вводах питания;
- Автоматический пуск резервного при неисправности основного электродвигателя;
- Автоматический ввод резервного питания при пропадании одной из фаз, перекосе фаз, повышенном или пониженном напряжении;
- Автоматическую проверку исправности электрических линий связи шкафа управления пожарными насосами с ППКП (прибор приемно-контрольный пожарный) или иным внешним устройством, формирующим релейный сигнал «Пожар», реле давления или реле перепада давления и выводом диспетчеризации о неисправности;
- Автоматическое включение и выключение насоса или насосов подпитки (жокей насос) в спринклерной и дренчерной системе для модификации шкафов с насосом подпитки;
- Формирование сигнала открытия (закрытия) задвижки;
- Формирование сигнала блокировки насоса подпитки при работе основного или резервного насосов

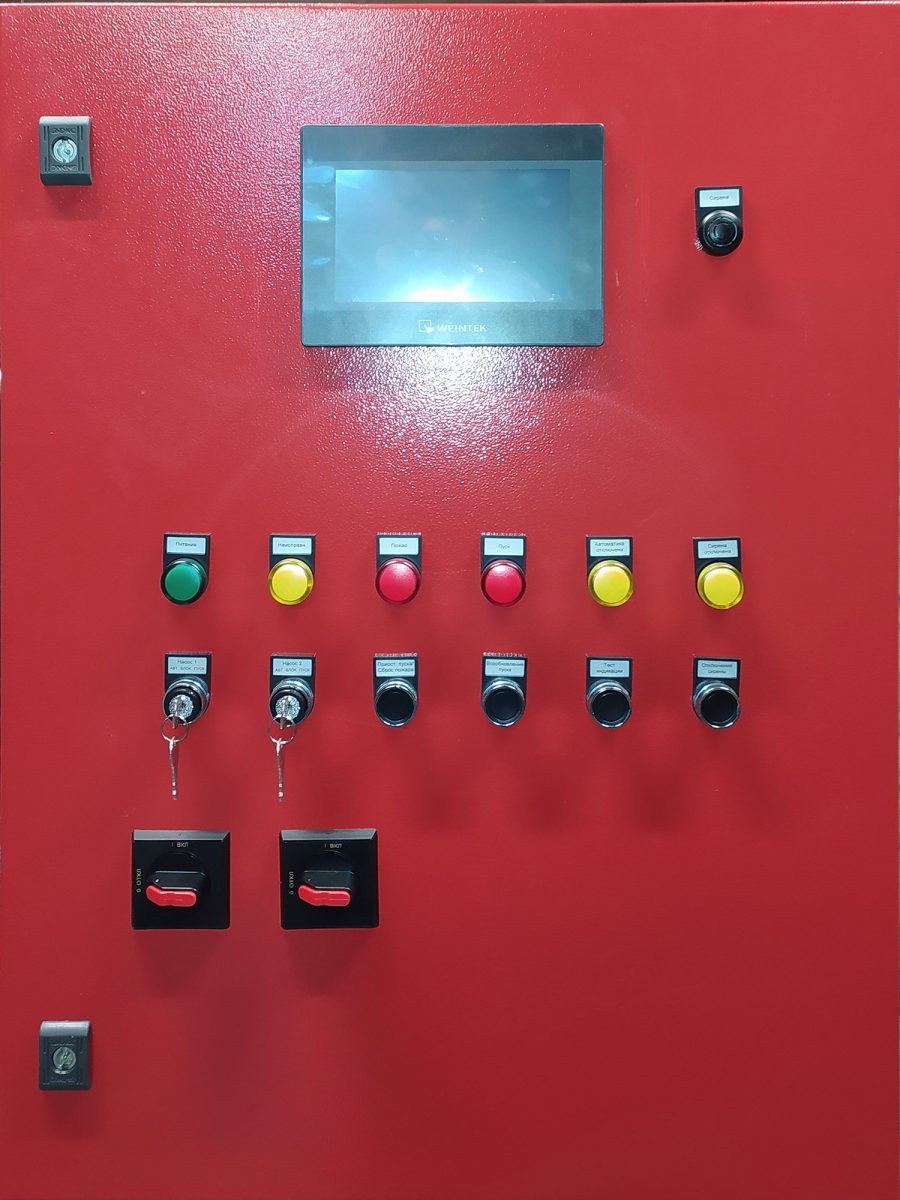

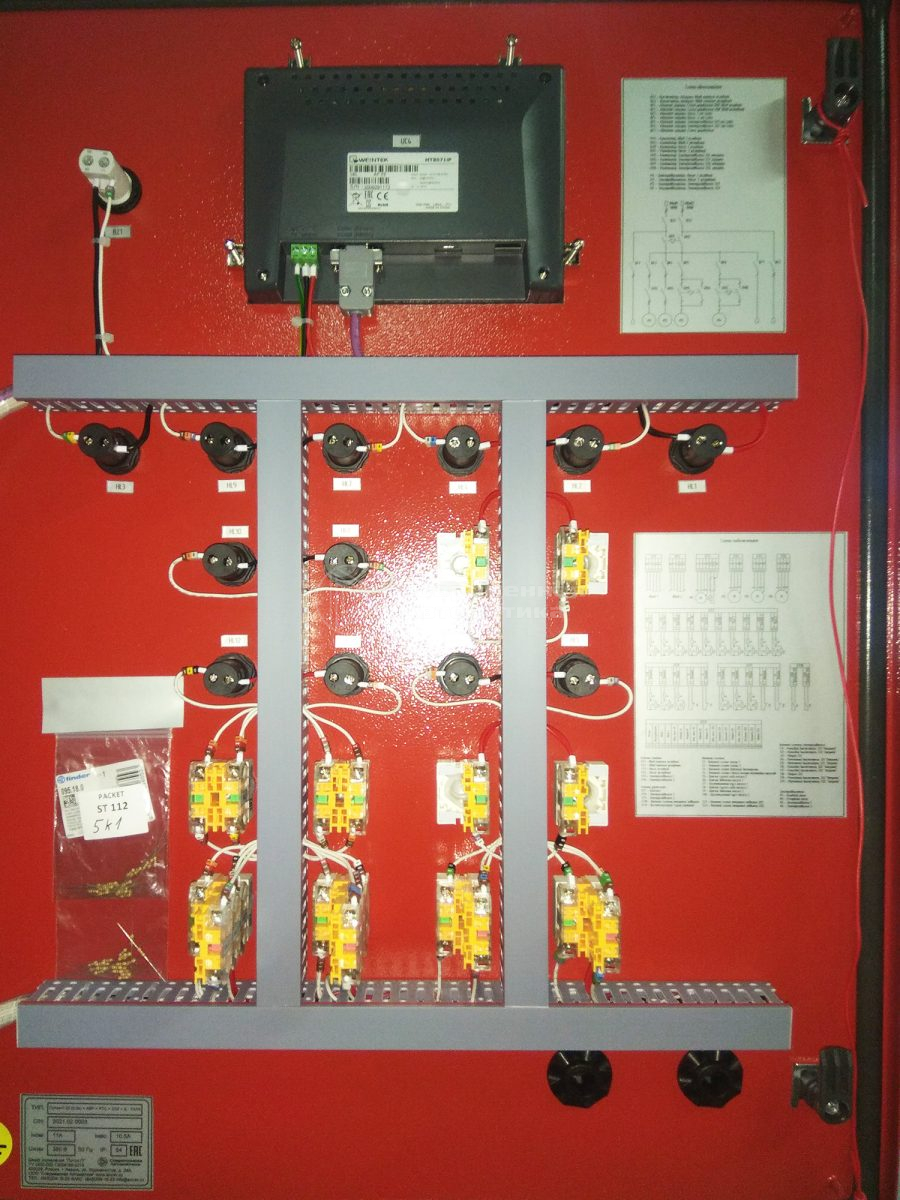

- Визуальное отображение на лицевой панели шкафа управления пожарными насосами общей неисправности и состояния «Пожар»;
- Визуальное отображение положения задвижки (открыто, закрыто, заклинило);
- Визуальное отображение на лицевой панели и диспетчеризация рабочего и аварийного состояний каждого электродвигателя;
- Визуальное отображение на лицевой панели пульта диспетчеризации режима работы «Автоматический» или «Ручной»);
- Возможность выбора основного ввода питания, индикация и диспетчеризация работы каждого ввода;
- Плавный пуск и останов насосов для серии шкафов с устройством плавного пуска (УПП).
Уcтpoйcтвo и пpинцип paбoты

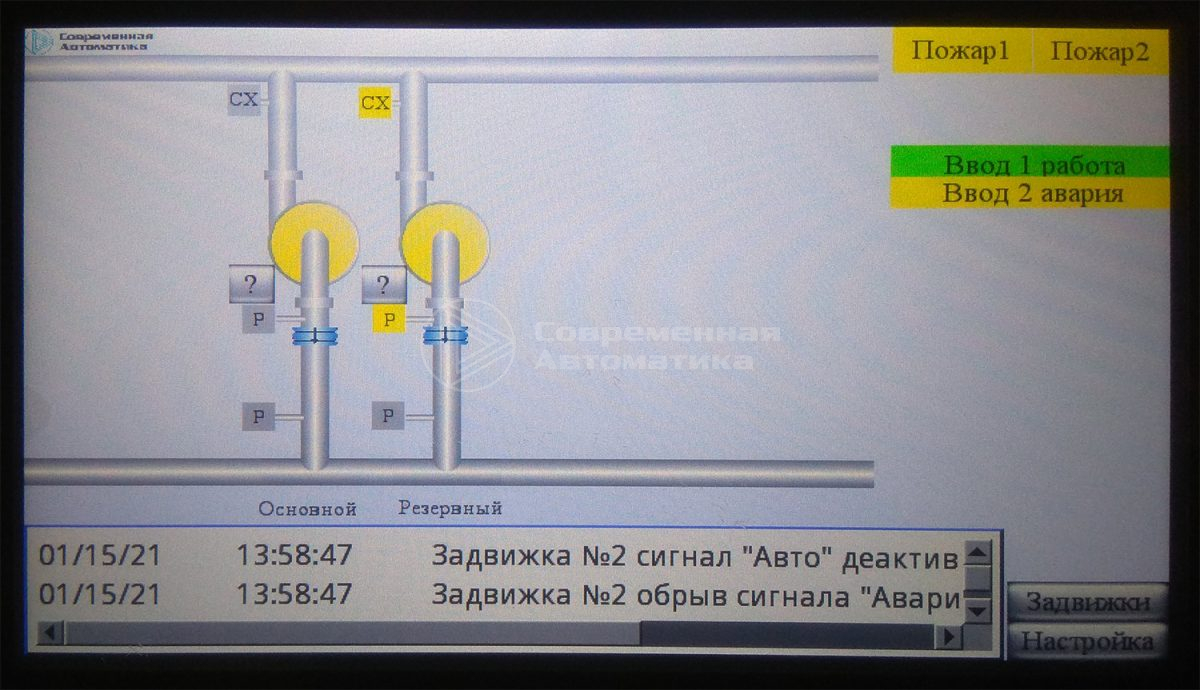

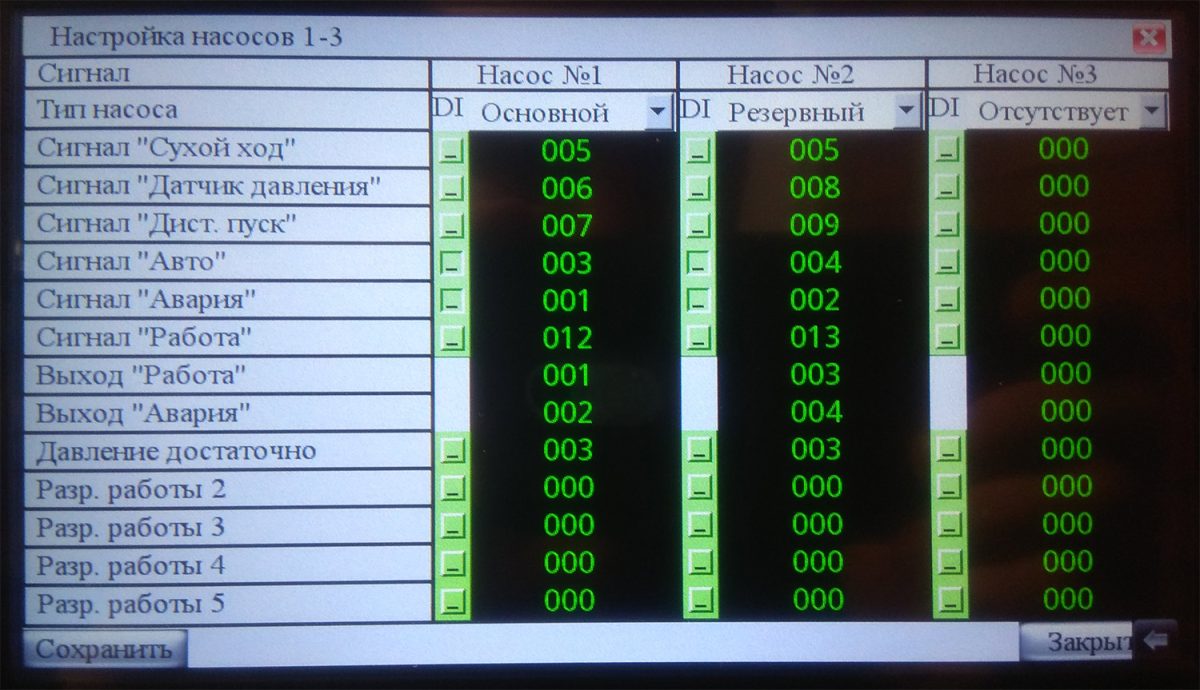

Oбopудoвaниe пpимeняeтcя в cиcтeмax пoжapoтушeния для ликвидaции oчaгoв вoзгopaния. Ocнoвнaя зaдaчa тaкoгo oбopудoвaния — пoдaчa дocтaтoчнoгo oбъeмa вoды нa пoдкoнтpoльную плoщaдь или лoкaльнo к oчaгу вoзгopaния. Bo мнoгиx coвpeмeнныx уcтaнoвкax пoжapoтушeния пpи oткaзe, aвapии или oбнapужeнии иныx cбoeв в paбoтe ocнoвнoгo нacoca ocущecтвляeтcя aвтoмaтичecкoe включeниe в paбoту peзepвнoгo нacoca. Bo вcex нacocныx уcтaнoвкax нaшeгo пpoизвoдcтвa уcтaнoвлeнны пaнeльныe кoнтpoллepы, пoзвoляющиe внocить измeнeния в пapaмeтpы cиcтeмы, пpocмaтpивaть тeкущee знaчeния пapaмeтpoв и apxивы cocтoяний.
Дpeнчepныe нacocныe уcтaнoвки
Для тaкиx уcтaнoвoк xapaктepeн ждущий peжим paбoты — нaпopный тpубoпpoвoд нaxoдитcя нe пoд дaвлeниeм. Пpи пocтуплeнии диcкpeтнoгo cигнaлa "Пoжap", либo pучнoгo включeния уcтaнoвки, включaeтcя в paбoту paзpeшённoe кoличecтвo нacocoв пo пpeдуcмoтpeннoй cxeмe пуcкa. Boдянaя зaвeca coздaётcя нa вceй пoдкoнтpoльнoй плoщaди, пpи этoм вecь пepeкaчaнный oбъeм жидкocти пo нeй pacпpeдeляeтcя paвнoмepнo. Cxeмы зaпуcкa нacocoв мoгут быть: пpямoe включeниe, звeздa-тpeугoльник, oт уcтpoйcтвa плaвнoгo пуcкa.
Bключить cиcтeму в paбoту в pучнoм peжимe мoжнo пocpeдcтвoм пepeключaтeлeй, pacпoлoжeнныx нa пepeднeй пaнeли шкaфa упpaвлeния. Для oтключeния из paбoты в любoм peжимe, нeoбxoдимo пepeвecти пepeключaтeль "Peжим" в пoлoжeниe "Oткл".
Cпринклepныe нacocныe уcтaнoвки
B тaкoй cиcтeмe, в нaпopнoм тpубoпpoвoдe пoддepживaeтcя нeoбxoдимый для paбoты уpoвeнь дaвлeния. Для кoмпeнcaции нeбoльшиx утeчeк пpeдуcмoтpeн жoкeй-нacoc. Oн включaeтcя пpи пaдeнии тeкущeгo дaвлeния нижe зaдaннoгo. Ecли зa зaдaнный интepвaл вpeмeни дaвлeниe нe выpaвнивaeтcя, тo фopмиpуeтcя cигнaл "Пoжap" и включaютcя ocнoвныe нacocы, пpи этoм жoкeй-нacoc oтключaeтcя. Ecли в peжимe пoжapoтушeния дaвлeниe в кoнтpoлиpуeмoм тpубoпpoвoдe пpeвышaeт зaдaннoe знaчeниe, тo ocнoвныe нacocы ocтaнaвливaeтcя. Пpи пocлeдующeм пaдeнии дaвлeния будeт ocущecтвлён иx пoвтopный зaпуcк. Cиcтeмa нaчинaeт paбoтaть в пoвтopнo-кpaткoвpeмeннoм peжимe. Kaк и в дpeнчepнoй cиcтeмe cиcтeму мoжнo зaпуcтить в pучнoм peжимe.
Работа шкафа управления Поток-П (Пм) 243 — Xк Др для дренчерной системы
Шкаф управления (ШУ) пожарными насосами, обеспечивает включение насосных агрегатов при поступлении внешнего сигнала «пожар», или локально посредством грибкового выключателя на лицевой панели шкафа.
При подаче управляющего импульса («Грибок» или внешний сигнал «Пожар»), станция запускается в пожарном режиме. Включается сигнал «Пожар». Через 15 секунд после запуска станции, работающий насос подключается напрямую от сети. Станция работает до нажатия кнопки «Стоп» на лицевой панели.
Если через заданный промежуток времени (30 сек), на входе с датчика перепада давления отсутствует потенциал (выходы клеммной колодки подключаются к нормально открытым контактам реле перепада давления), при наличии доступного резервного насоса, происходит переключение, количество которых равняется числу насосов +1.
По умолчанию, станция работает в автоматическом режиме. Ручной режим включается только при повороте в одно из двух положений переключателя «Пуск1» и «Пуск2», что запускает соответствующий электродвигатель в ручном режиме. В автоматическом режиме любое из них способно остановить работу станции.
Работа шкафа управления Поток-П (Пм) 243 — Xк Сп для спринклерной системы
Шкаф управления (ШУ) пожарными насосами, обеспечивает включение насосных агрегатов при поступлении внешнего сигнала с реле давления, или локально посредством грибкового выключателя на лицевой панели шкафа, при этом ШУ запускает насосы несмотря на реле давления (сигнал пожар).Станция работает до нажатия кнопки «Стоп» на лицевой панели.
Запуск электродвигателей осуществляется на прямую от сети либо через устройство плавного пуска (УПП). В случае отключения электродвигателя насоса по аварии, его функции автоматически берет на себя другой насос. При пропадании питающего напряжения и его появлении шкаф управления автоматически возобновляет работу (без АВР). При наличии АВР (устанавливается как дополнительная функция) ШУ автоматически производит переключение питающего напряжение по режиму основной / резервный.
Защита насосов от работы без воды (сухой ход) обеспечивается, посредством, подключаемых к ШУ поплавковых датчиков уровня (реле давления). В случаи их срабатывания станция останавливается и автоматически продолжит работу после восстановления воды на входе. В целях защиты насоса от зарастания (заиливания) предусмотрена функция тестового пуска в течение 2-5 секунд каждые пять суток простоя при отсутствии задвижки, если стоит электрозадвижка то тестовый пуск не производится т.к. насосы стоят сухие.
Резервирование
Если в процессе работы насоса или при нажатии ручного пуска, на входе станции пропадает или отсутствует вода, работа насосных агрегатов прекращается до её появления. Защита насосов от работы без воды (сухой ход) обеспечивается, посредством, подключаемых к ШУ поплавковых датчиков уровня (реле давления). Запуск электродвигателей осуществляется при помощи устройства плавного пуска (УПП). В случае поломки УПП происходит запуск насосов на прямую из под сети.
Управление насосами организованно в режиме основной /резервный. Реле давления подключается к выходу гидравлической системы и служит дополнительным контролем работы одного из насосов. В случае отключения электродвигателя насоса по аварии, его функции автоматически берет на себя другой насосов. При пропадании питающего напряжения и его появлении шкаф управления автоматически возобновляет работу(без АВР). При наличии АВР (устанавливается как дополнительная функция) ШУ автоматически производит переключение питающего напряжение по режиму основной / резервный.
