NSC — Одноступенчатые насосы двухстороннего всасывания

Назначение оборудования

Горизонтальный одноступенчатый насос с рабочим колесом двухстороннего всасывания спирального типа с торцевым разъемом корпуса в горизонтальной плоскости.

  • Диапазон подач: 50 м3/ч ~ 20000 м3/ч;
  • Напор: 10 м ~ 230 м;
  • Температура перекачиваемой среды: -15°С ~ +150°С (больше 80°С по запросу).

Применение

  • Водоснабжение и водоподготовка;
  • Системы кондиционирования;
  • Системы охлаждения и циркуляции;
  • Противопожарные системы;
  • Ирригационные системы;
  • Технологические системы.

Конструкция

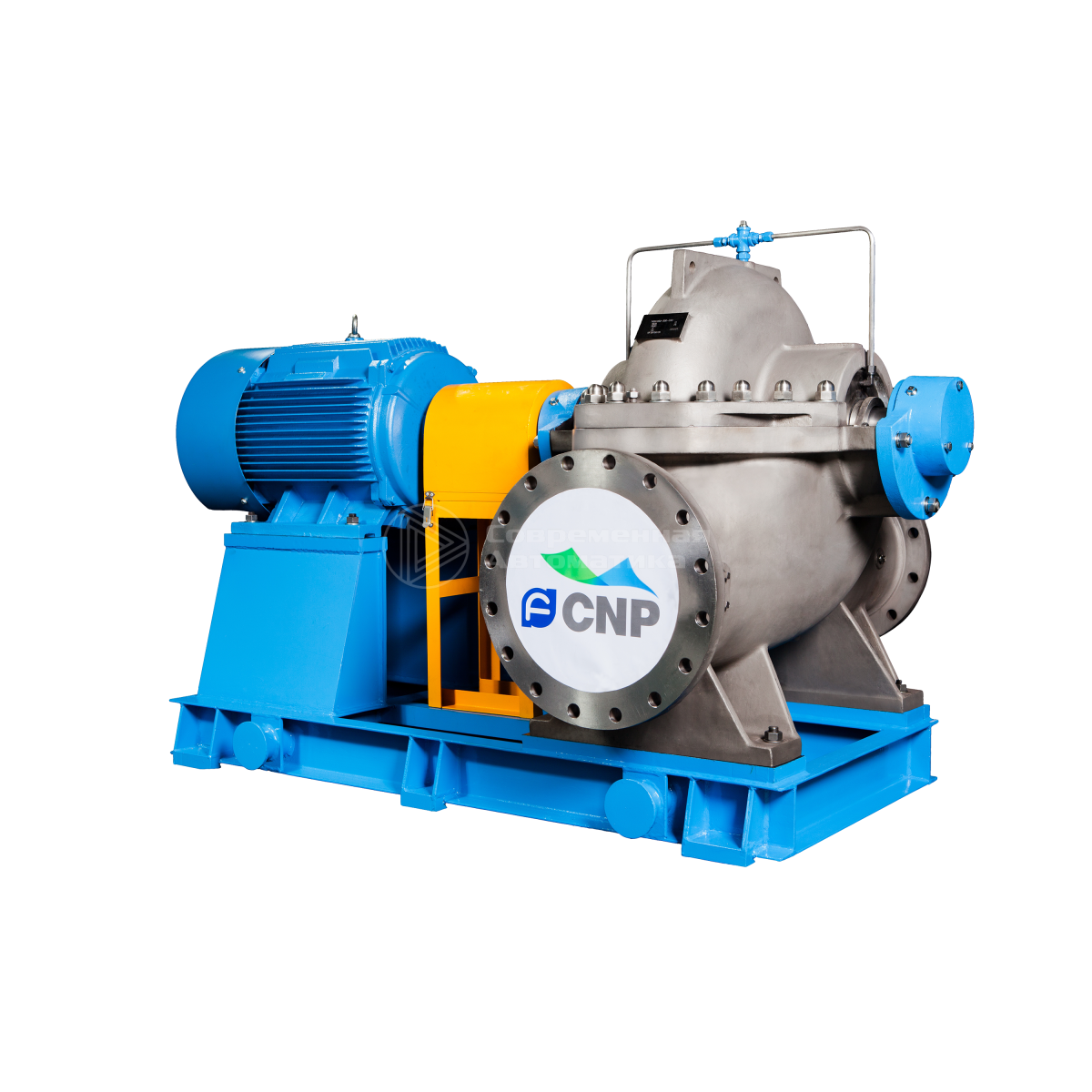

Насосные агрегаты поставляются на общем рамном основании и состоят из электродвигателя (низковольтного или высоковольтного) и проточной части. Вал электродвигателя соединяется с валом проточной части при помощи муфты (пальцевая/пластинчатая с проставками), которая ограждена защитным кожухом. В качестве опор вала используются подшипники качения.

В зависимости от требований заказчика могут использоваться различные варианты концевых уплотнений вала:

В зависимости от исполнения также могут применяться различные планы обвязки по API.

Входной и выходной патрубки, расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Основной рабочий орган – рабочее колесо двухстороннего всасывания. Отвод спиральный, подвод специальной формы для обеспечения разделения потока на две части.

Насос может поставляться в горизонтальном и вертикальном исполнении.

Электродвигатель

В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован высокольтным или низковольтным электродвигаталем.

Низковольтный электродвигатель:

Напряжение 50 Гц: 380 В;
Класс изоляции: F, H;
Степень защиты: IP54, IP55;
Количество полюсов: 2, 4, 6, 8, 10;
Класс энергоэффективности: IE2, IE3.

Высоковольтный электродвигатель:

Напряжение 50 Гц: 6 000 В, 10 000 В;
Класс изоляции: F, H;
Степень защиты: IP23, IP54, IP55;
Количество полюсов: 2, 4, 6, 8, 10, 12;
Способ охлаждения: IC01, IC81W, IC611.

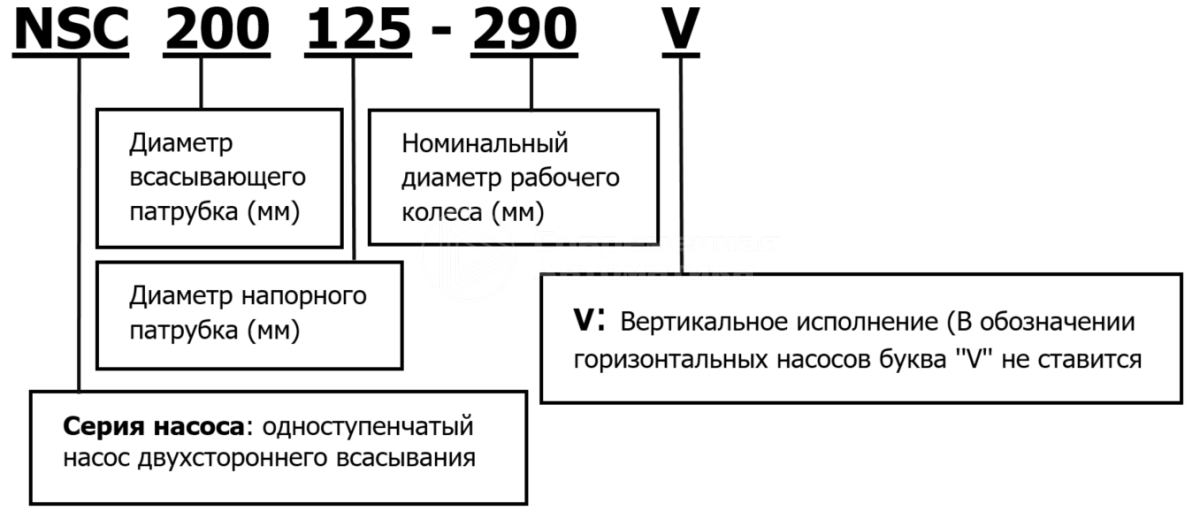

Маркировка
