NISO, NIS, NISF (DIN 24256) — КОНСОЛЬНЫЕ И КОНСОЛЬНО-МОНОБЛОЧНЫЕ НАСОСЫ

Назначение оборудования

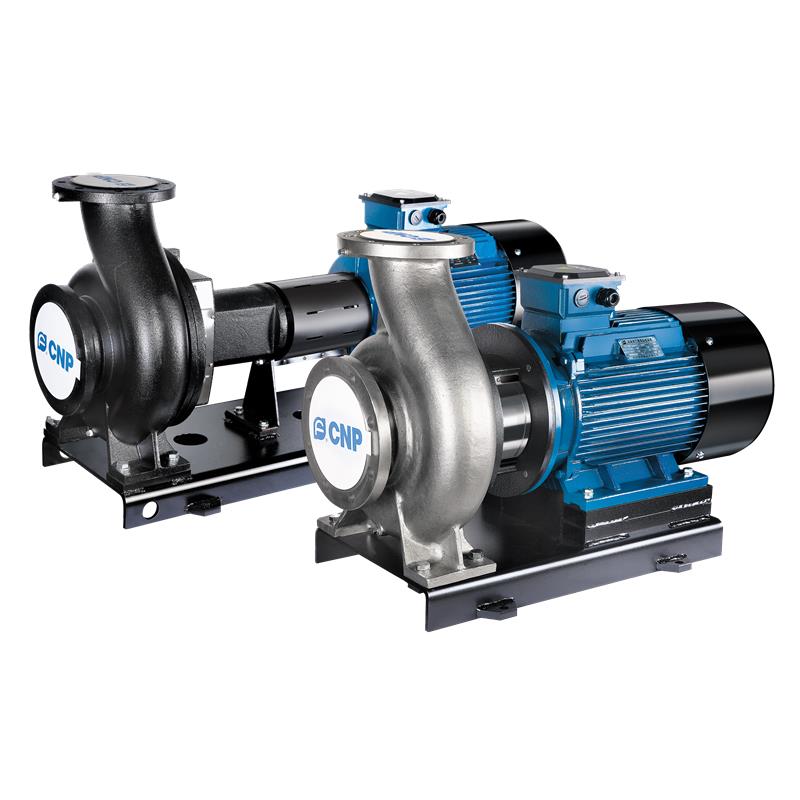

Насосы серий NISO/NIS/NISF – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением переводвых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.

  • Диапазон подач: 3 м3/ч ~ 1200 м3/ч;
  • Напор: 4 м ~ 160 м;
  • Мощность: 0,37 ~ 200 кВт;
  • Температура перекачиваемой среды: -15°С ~ +110°С;
  • Максимальное рабочее давление: 16 бар;
  • Максимальное давление на входе: 6 бар.

Применение

  • Водоснабжение и водоподготовка;
  • Системы кондиционирования;
  • Системы охлаждения и циркуляции;
  • Противопожарные системы;
  • Ирригационные системы;
    Технологические системы.

Применяются в качестве:

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

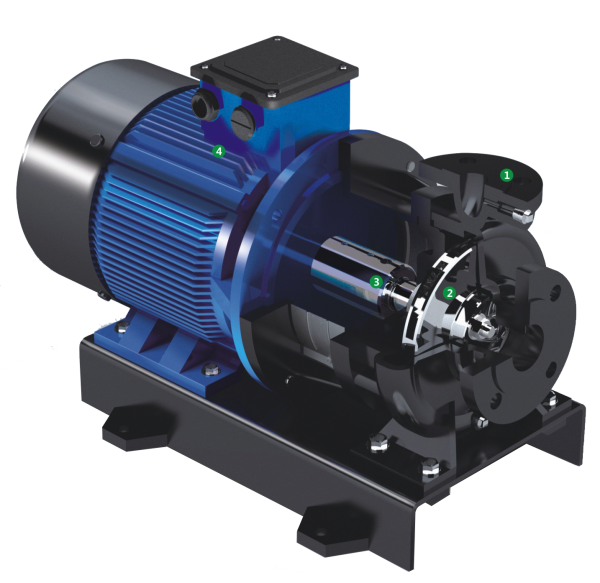

Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.

Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса ➁гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR.

Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность.

Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы➀ могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2).

Электродвигатель

Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).

  • Класс энергоэффективности: IE2 (по запросу IE3);
  • Степень защиты: IP55;
  • Класс изоляции: F;
  • Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.
