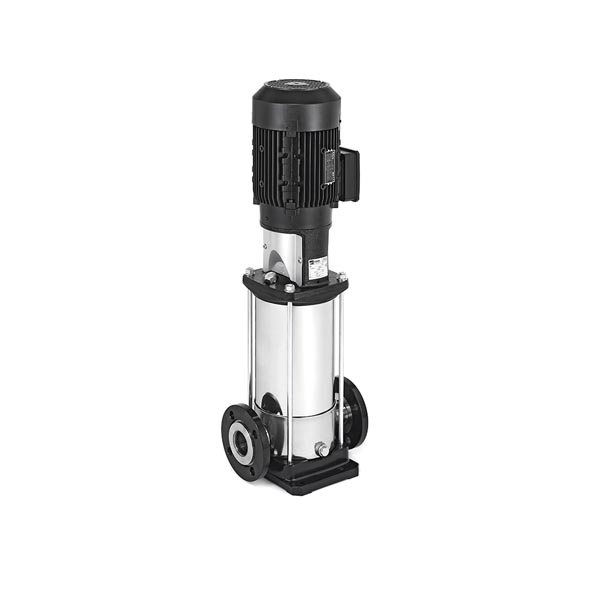

Многоступенчатый насос EBARA EVMS(L)(G)

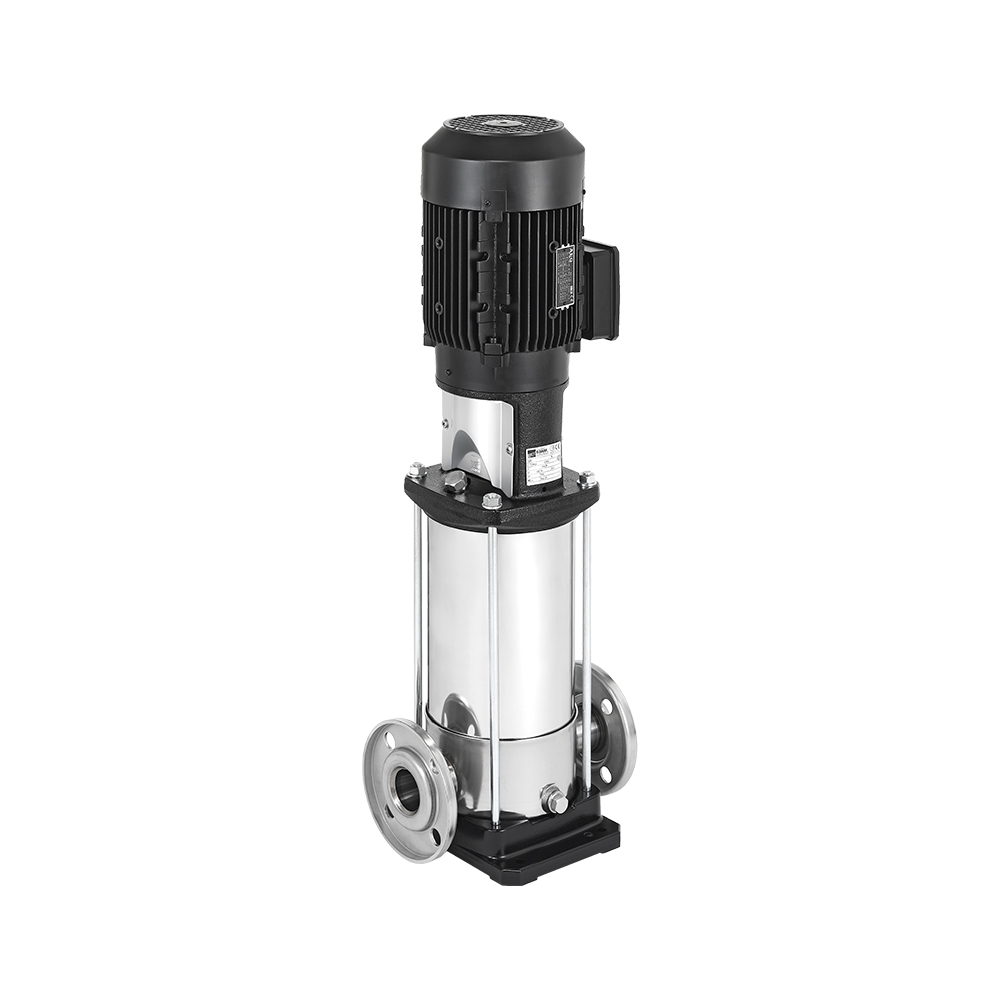

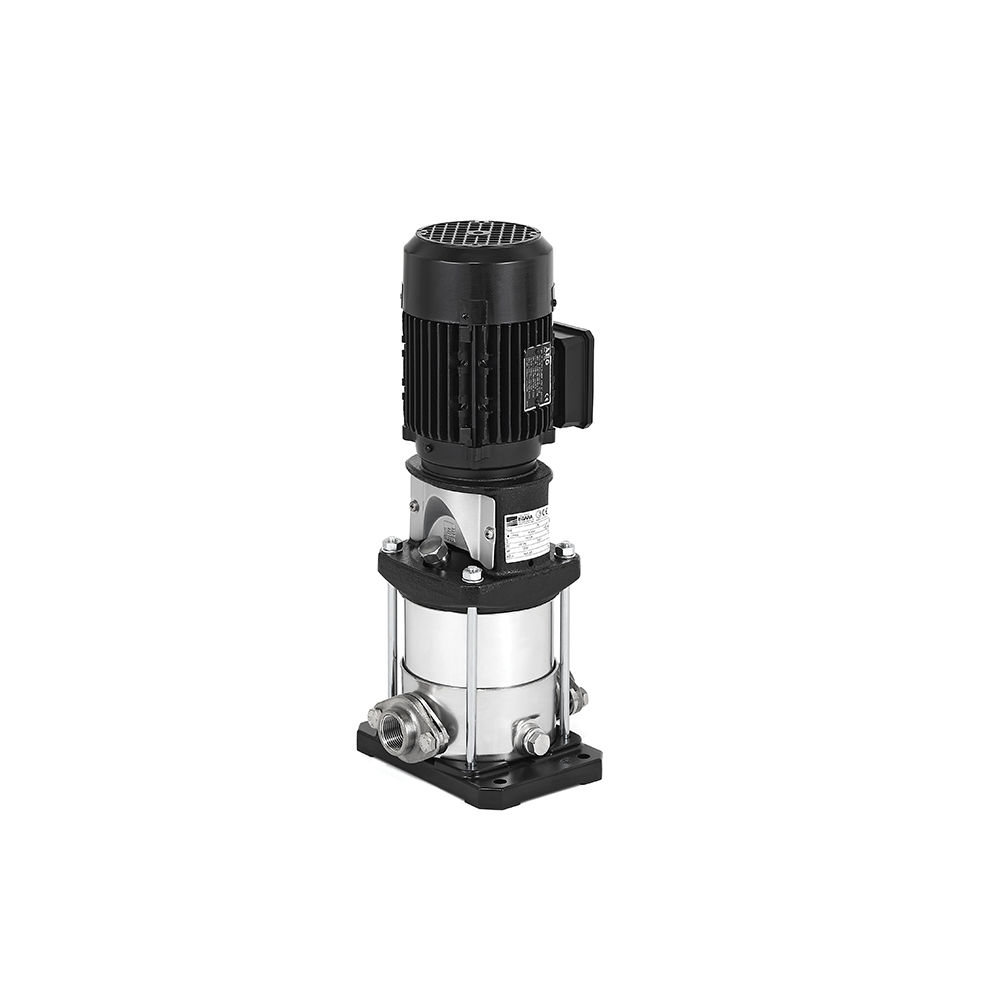

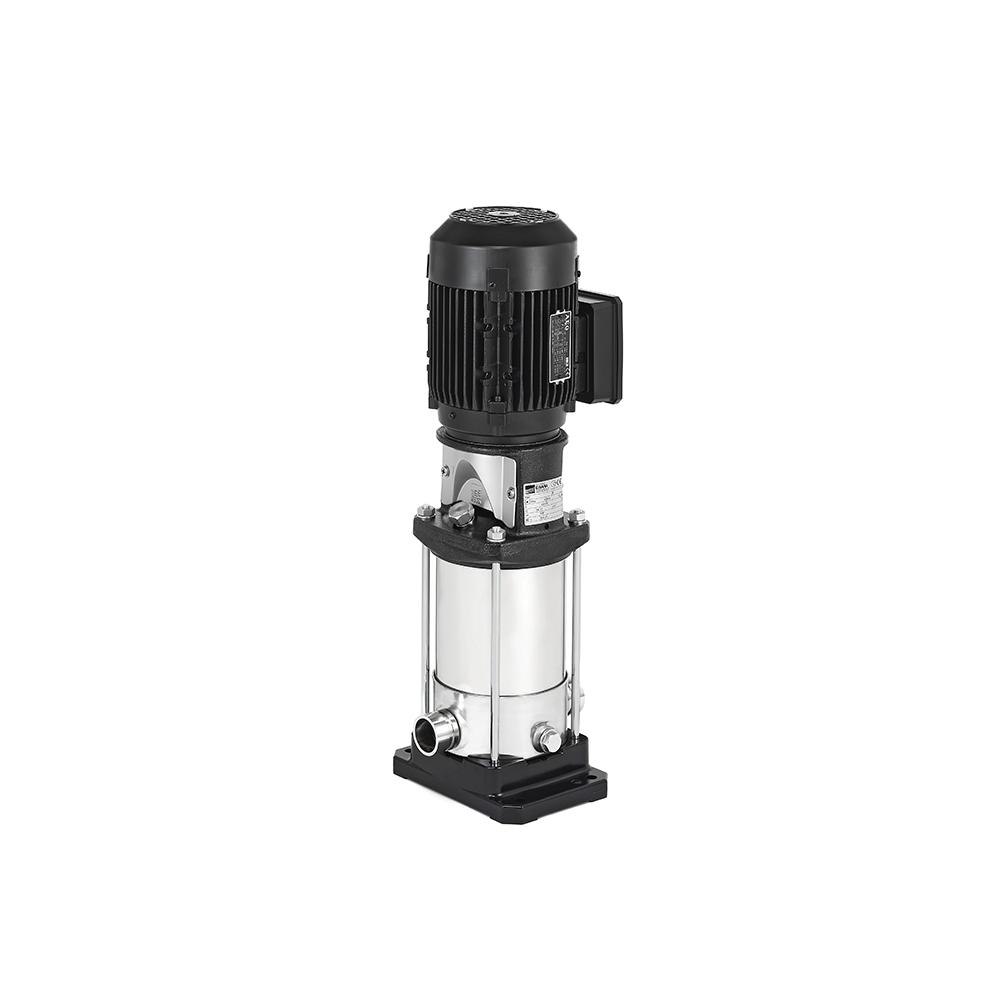

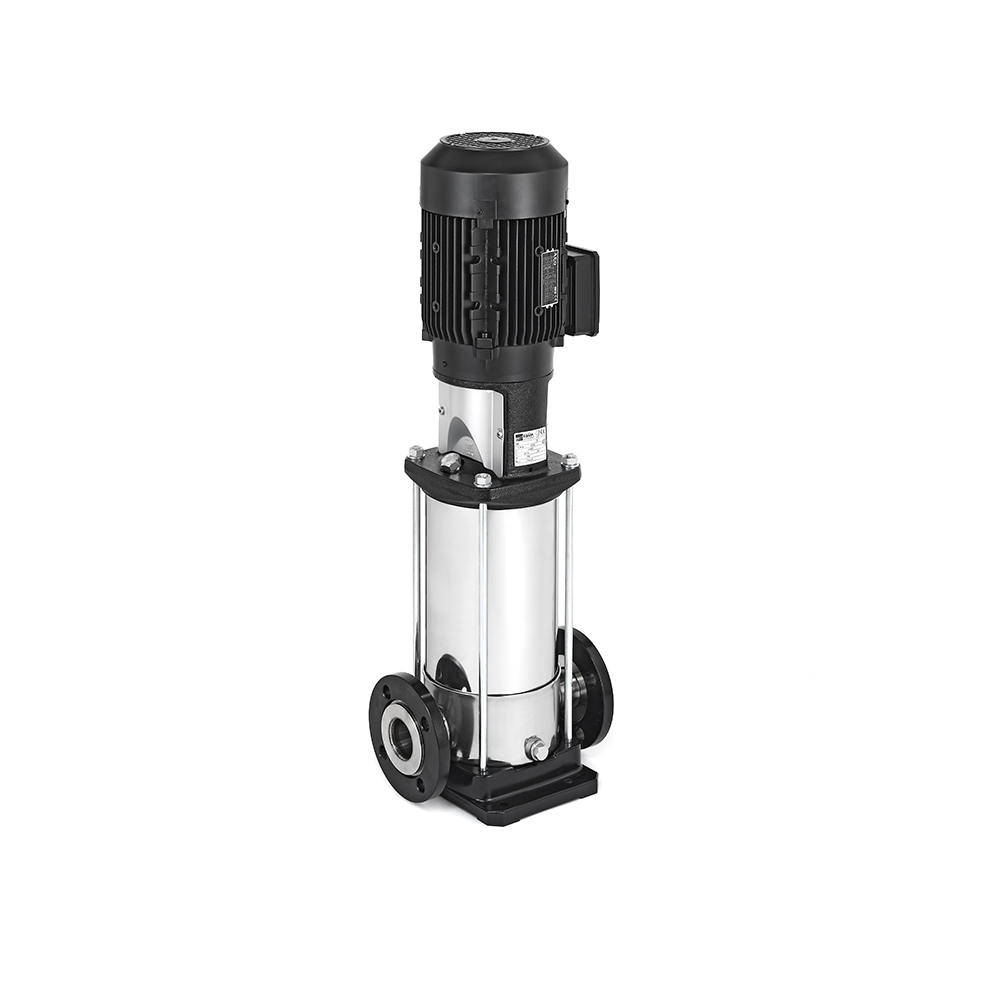

Вертикальные многоступенчатые насосы из нержавеющей стали AISI 304 (EVMS), AISI 316 (EVMSL) и основанием из чугуна (EVMSG).

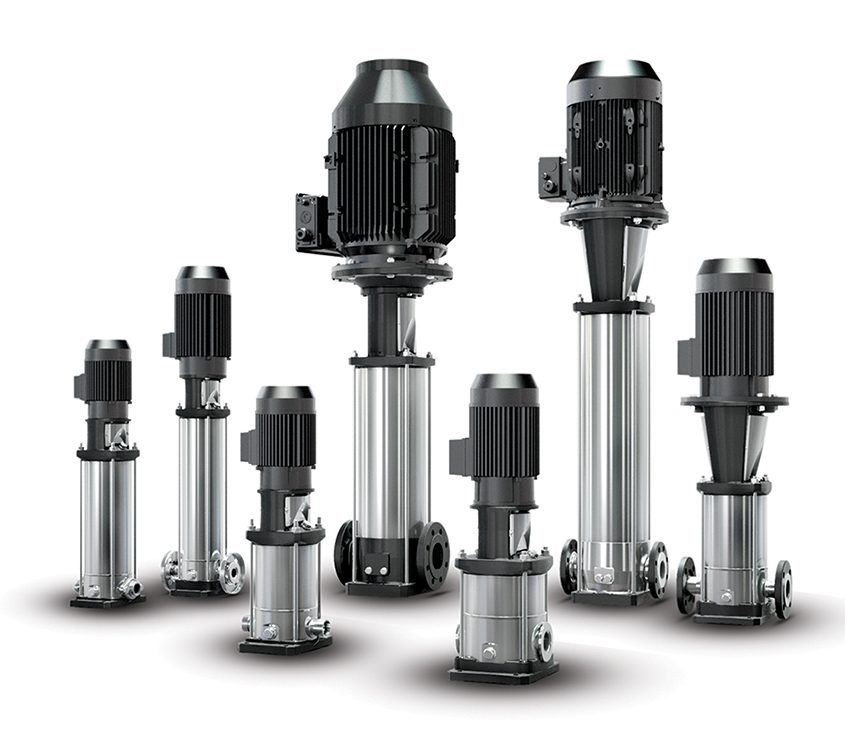

Вертикальный многоступенчатый центробежный насос, может быть выполнен из разных материалов:
• нержавеющая сталь AISI 304 (EVMS).
• нержавеющая сталь AISI 316L (EVMSL).

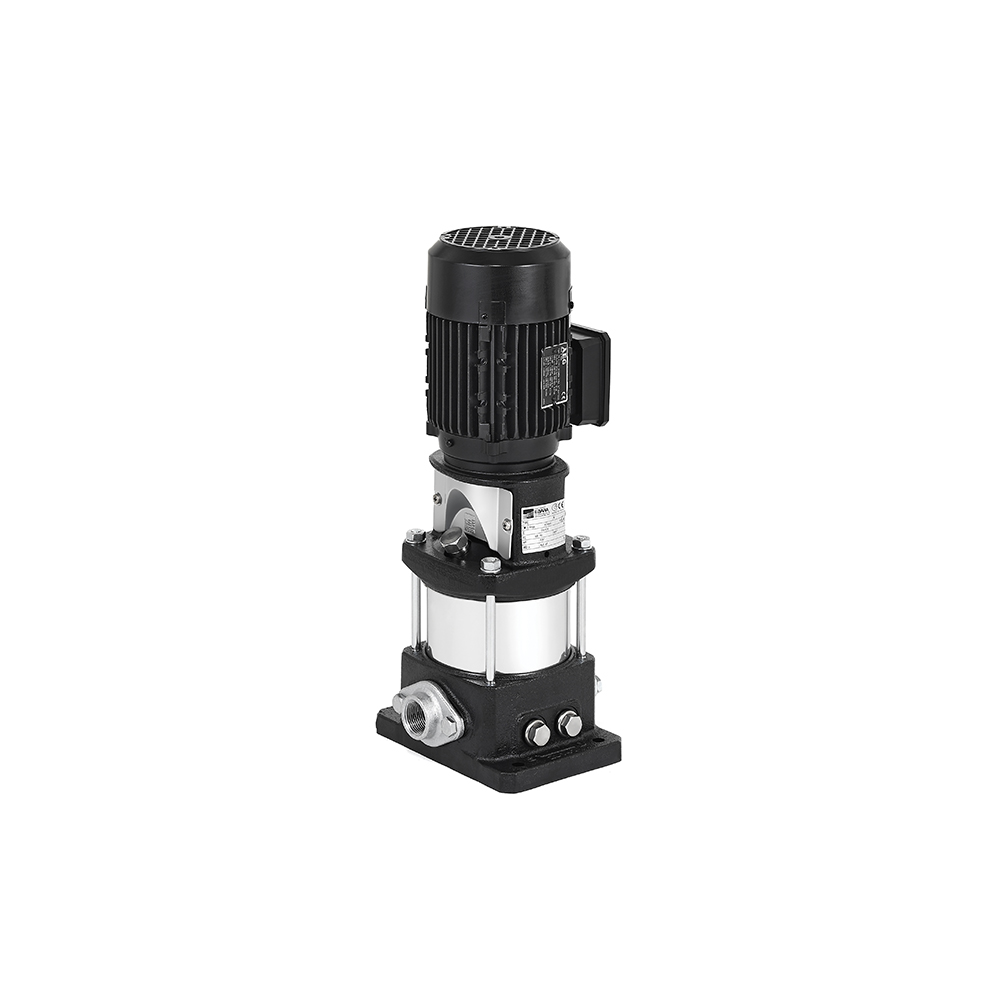

• чугун (EVMSG).

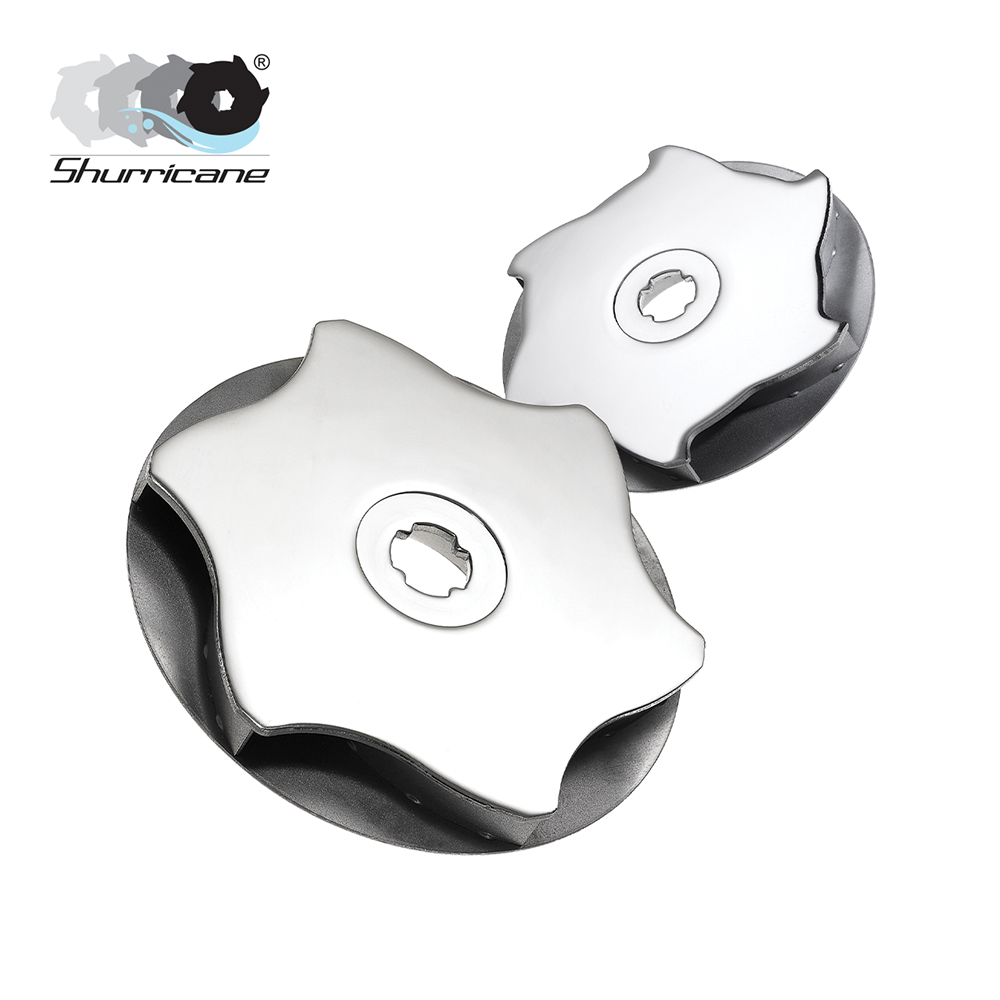

Исследования компании EBARA Pumps Europe привели к созданию рабочего колеса Shurricane®, являющегося визитной карточкой этого насоса.
Его патентованная конструкция снижает осевую нагрузку на 80%, позволяя:
• увеличить ресурс подшипников двигателя;
• использовать для всех моделей насоса обычные двигатели, без усиленных подшипников, упрощая подбор двигателя при необходимости его замены;
• увеличить КПД: коэффициент минимальной эффективности (MEI) выше 0,7 у самых эффективных моделей.

Эти насосы отличаются ещё и следующими преимуществами:
• Картриджное торцовое уплотнение, которое можно заменить без снятия двигателя с опоры.
• Муфта с вставкой, упрощающая обслуживание — не нужно снимать тяжелые двигатели мощностью более 5,5 кВт.
• «Умные» заглушки

Предусмотрено несколько сочетаний торцовых уплотнений для различных вариантов использования с учетом типа соединений с трубопроводом.

Доступно исполнение EVMSN с низким NPSH

Более подробные технические сведения приведены в Каталоге.

• Насосные системы общего назначения, для промышленности, сельского хозяйства и тушения пожаров
• Основные системы очистки воды
• Системы обратного осмоса
• Фильтрация
• Перекачка жидкостей среднего уровня агрессивности
• Подпитка котлов
• Моечные установки
• Отопление и кондиционирование

Свойства

Возможно выполнение из нержавеющей стали AISI 316

Возможно выполнение из нержавеющей стали AISI 316

Есть вариант исполнения из чугуна

Есть вариант исполнения из чугуна

Простота обслуживания

Простота обслуживания

Высокий КПД

Высокий КПД

С различными вариантами соединений

С различными вариантами соединений

Технические характеристики

Технические данные

Расход 1, 3, 5, 10, 15, 20, 32, 45, 64, 90 м3/ч
Напор 249 м
Макс рабочее давление 1.6, 2,5, 3,0, 3,5 МПа (16, 25, 30, 35 бар)
Макс температура жидкости -30°C ÷ +140°C
MEI > 0,7
Полюса 2
Класс изоляции F (термостойкое, класса B)
Степень защиты IP55 (до 11 кВт),
IP56 (более 15 кВт)
Напряжение Однофазное 230 В±10%
Трехфазное 230/400 В±10% (до 4 кВт)
400/690 В±10% (более 5,5 кВт)

Материалы

Рабочее колесо AISI 304 (EN 1.4301)
AISI 316L (EN 1.4404) для EVMSL
Вал AISI 304 (EN 1.4301) или AISI 329A (EN 1.4462)
(в зависимости от модели)
AISI 316L (EN 1.4404) или AISI 329A (EN 1.4462) для EVMSL
(в зависимости от модели)
Механическое уплотнение Карбид кремния/углерод/EPDM или FPM
Графит/карбид кремния/карбид кремния/EPDM или FPM
Опора двигателя Чугун ENGJL-200 EN1561
Наружная рубашка AISI 304 (EN 1.4301)
AISI 316L (EN 1.4404) для EVMSL
Основание AISI 304 (EN 1.4301) и ASTM CF8 (EN 1.4308) для EVMS
Чугун для EVMSG
AISI 316L (EN 1.4404) и ASTM CF8 (EN 1.4308) для EVMSL
