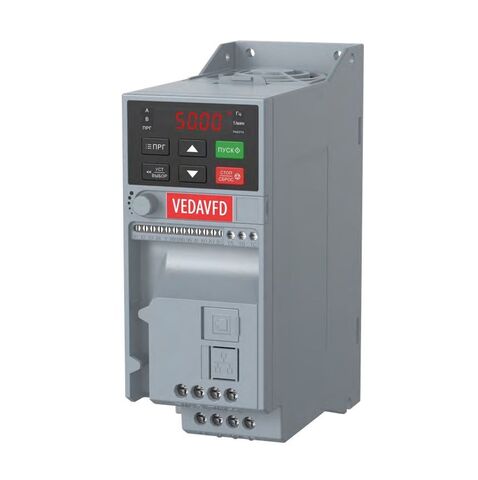

Компактный преобразователь частоты серии VF-51 Micro Drive
Основные характеристики
- Интеллектуальная система охлаждения
- Различные варианты монтажа
- Специальное защитное покрытие плат
- Встроенный фильтр ЭМС
- Встроенная цифровая панель оператора с потенциометром на русском языке
Где применяется преобразователь частоты VF-51
Преобразователь частоты VF-51 – устройство, которое применяется для управления насосами, вентиляторами, а также для автоматизирования технологических процессов (станки и конвейеры). Его функционал позволяет работать как при напряжении питания в 1х220В, так и 3х380В, обладая диапазоном от 0,75 до 22 кВт. Для интеграции в сетевую инфраструктуру VF-51 оснащен встроенным интерфейсом RS-485.
Данная линейка преобразователей отличается компактным дизайном и имеет «книжную конструкцию», что способствует установке их непосредственно друг за другом без негативного влияния на эффективность работы. Путем изоляции системы охлаждения обеспечивается защита электронных компонентов от попадания воздушных потоков, что значительно продлевает срок эксплуатации оборудования. Эффективная система охлаждения обеспечивает работоспособность при повышенных температурах окружающей среды до +50С.
Модель VF-51 Micro Drive предлагает пользователям снизить издержки и время на введение в эксплуатацию благодаря встроенным элементам, а именно фильтру электромагнитной совместимости, тормозному прерывателю и удобной операторской панели с русскоязычным потенциометром.
| Код заказа | Типовой код | Цена, у.е без НДС | Напряжение, В | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Тепловые потери, Вт | ВхШхГ, мм |
| ABA00002 | VF-51-PK75-0004-S2-E20-B-H | 1218 | Вход 1х220В, выход 3х220В | 0,75 | 4 | 6 | 30 | 177х65х148 |
| ABA00003 | VF-51-P1K5-0007-S2-E20-B-H | 1439 | Вход 1х220В, выход 3х220В | 1,5 | 7 | 10,5 | 60 | 202х75х163 |
| ABA00004 | VF-51-P2K2-0010-S2-E20-B-H | 1759 | Вход 1х220В, выход 3х220В | 2,2 | 10 | 15 | 88 | 202х75х163 |
| ABA00005 | VF-51-PK75-0003-T4-E20-B-H | 1553 | Вход 3х380В, выход 3х380В | 0,75 | 3 | 4,5 | 30 | 177х65х148 |
| ABA00006 | VF-51-P1K5-0004-T4-E20-B-H | 1923 | Вход 3х380В, выход 3х380В | 1,5 | 4 | 6 | 60 | 177х65х148 |
| ABA00007 | VF-51-P2K2-0005-T4-E20-B-H | 2351 | Вход 3х380В, выход 3х380В | 2,2 | 5 | 7,5 | 88 | 177х65х148 |
| ABA00008 | VF-51-P4K0-0009-T4-E20-B-H | 2678 | Вход 3х380В, выход 3х380В | 4 | 9,5 | 14,25 | 160 | 202х75х163 |
| ABA00009 | VF-51-P5K5-0013-T4-E20-B-H | 3362 | Вход 3х380В, выход 3х380В | 5,5 | 13 | 19,5 | 165 | 202х75х163 |
| ABA00010 | VF-51-P7K5-0017-T4-E20-B-H | 3818 | Вход 3х380В, выход 3х380В | 7,5 | 17 | 25,5 | 225 | 320х130х161 |
| ABA00011 | VF-51-P11K-0025-T4-E20-B-H | 5492 | Вход 3х380В, выход 3х380В | 11 | 25 | 37,5 | 330 | 320х130х161 |
| ABA00012 | VF-51-P15K-0032-T4-E20-B-H | 6347 | Вход 3х380В, выход 3х380В | 15 | 32 | 48 | 450 | 342,5х170х183 |
| ABA00013 | VF-51-P18K-0038-T4-E20-B-H | 7850 | Вход 3х380В, выход 3х380В | 18,5 | 38 | 57 | 540 | 342,5х170х183 |
| ABA00014 | VF-51-P22K-0045-T4-E20-B-H | 9225 | Вход 3х380В, выход 3х380В | 22 | 45 | 67,5 | 660 | 342,5х170х183 |
* 1-фазные ПЧ: 150% 20сек, 180% 0.5сек. 3-фазные ПЧ: 150% 60сек, 180% 5сек, 200% 0.5сек.
** цифровая панель оператора с потенциометром встроена
Опции для преобразователей частоты VF-51
| Код для заказа | Описание |
| PCB00001 | внешний цифровой двухстрочный пульт |
| PCB00010 | внешний цифровой однострочный пульт |
Преимущества
- Интеллектуальная система охлаждения. Допустимая рабочая температура окружающей среды до +50С. Для удобства обслуживания частотный преобразователь Оснащен простыми в обслуживании съемными вентиляторами.
- Имеется несколько вариантов установки, включая такие как «стенка-к-стенке», монтаж на DIN-рейку и боковую установку.
- Кроме того, все частотные преобразователи оснащены специальным защитным покрытием плат, увеличивающим срок их службы и обеспечивающим защиту от негативного воздействия окружающей среды.
- Важной особенностью преобразователя является встроенный фильтр ЭМС.
- Частотный преобразователь оборудован встроенной цифровой панелью оператора с потенциометром на русском языке, что позволяет сэкономить на покупке отдельного пульта управления и ускоряет процесс ввода преобразователя в эксплуатацию.
- Встроенный тормозной прерыватель, который обеспечивает безопасную работу и управление.
- Длина моторного кабеля до 100 м без ухудшения номинальных характеристик.
- Совместим с различными типами двигателей, включая синхронные двигатели на постоянных магнитах.
