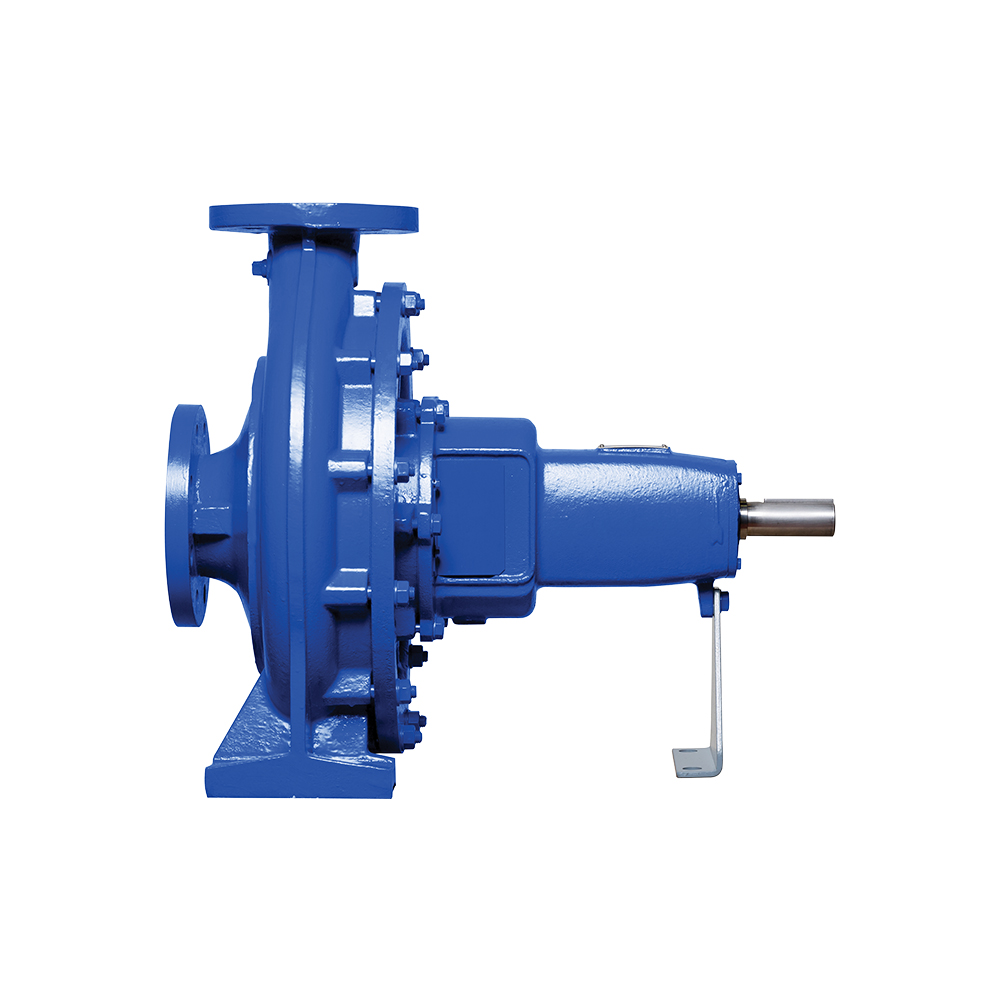

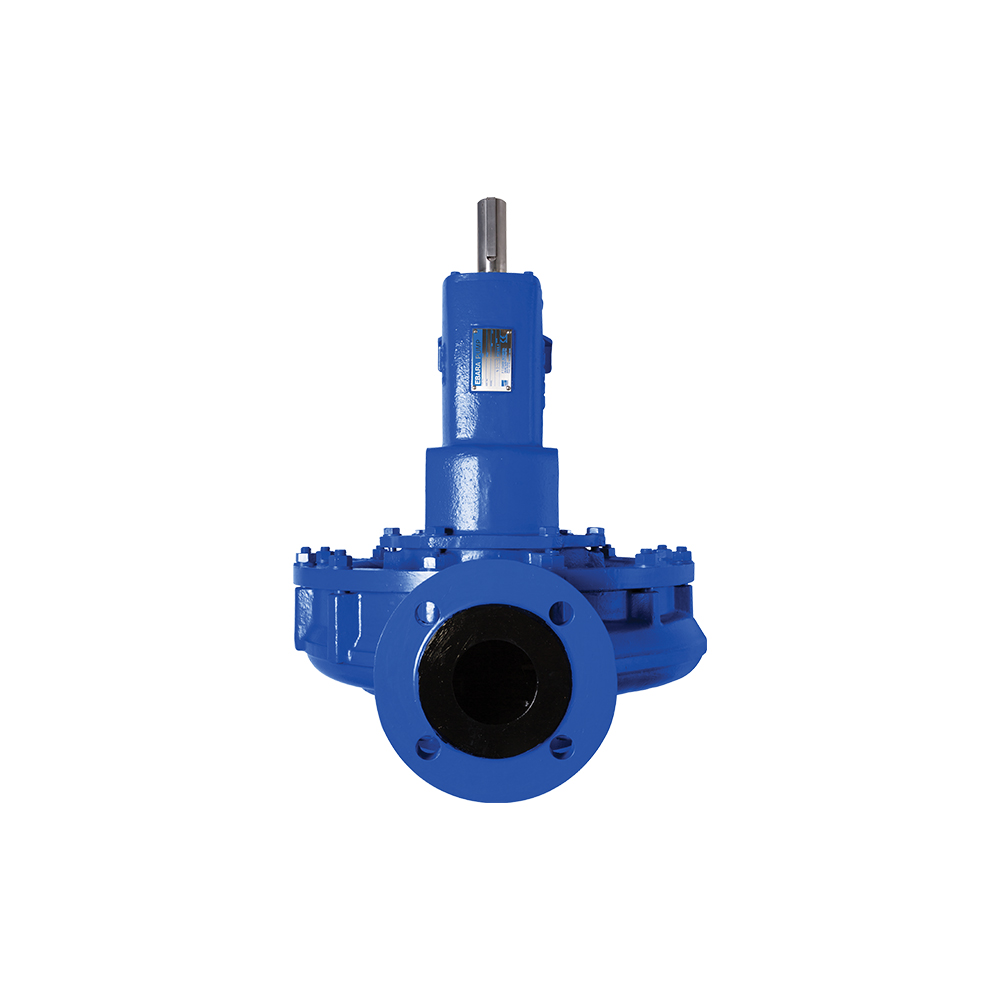

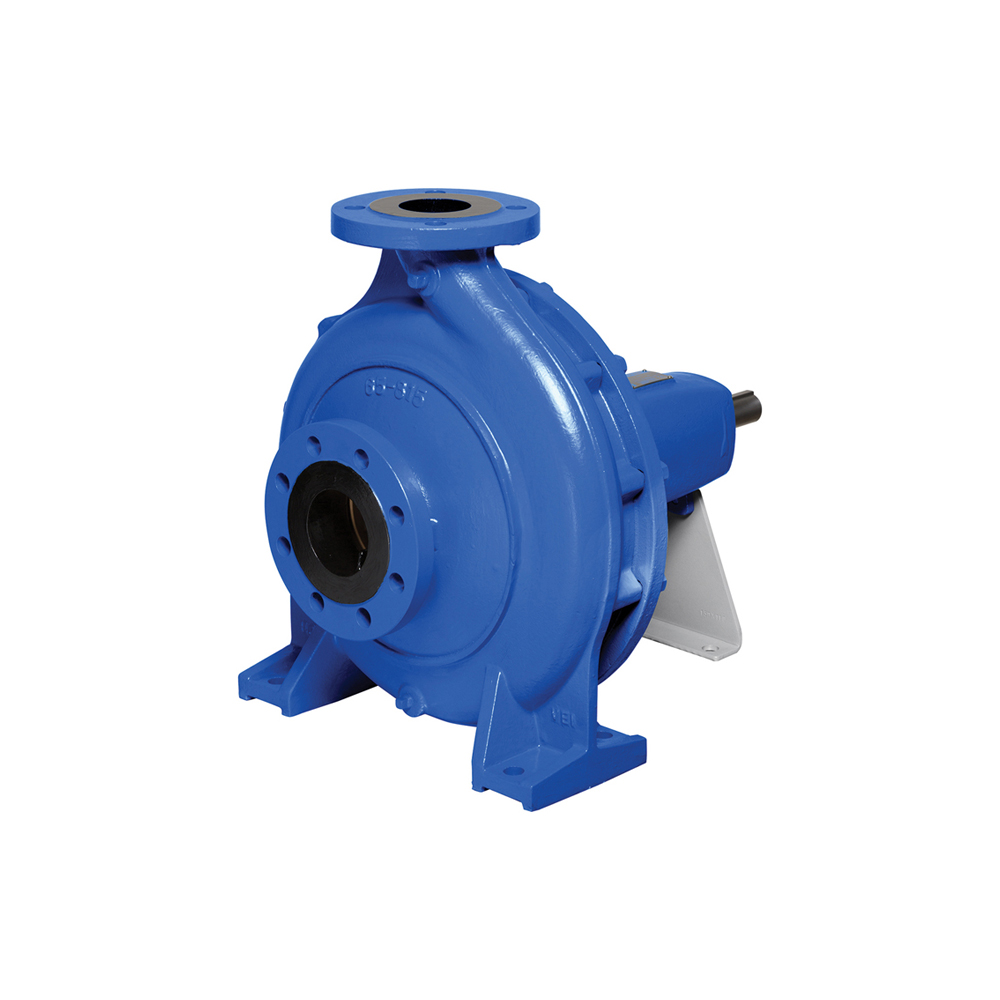

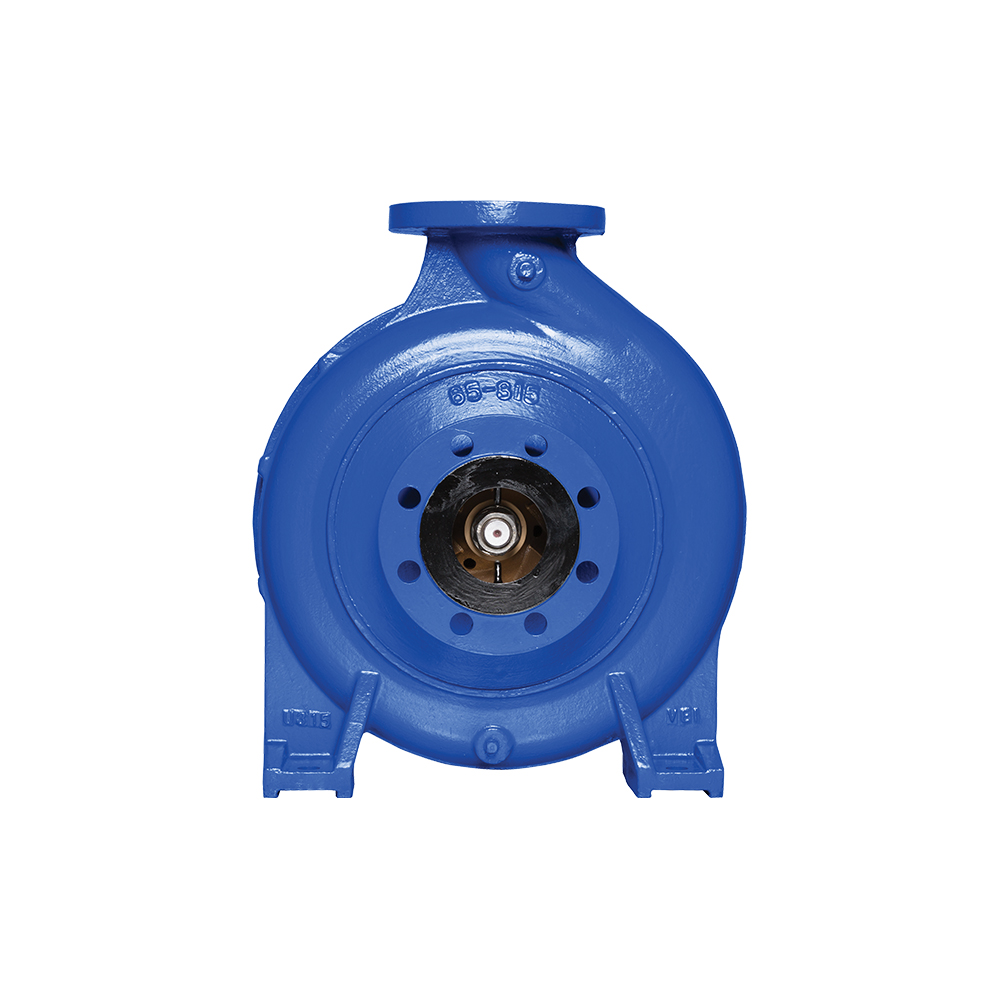

Центробежный насос с фланцевым соединением EBARA СЕРИЯ GS

Стандартный одноступенчатый центробежный чугунный электрический насос для трубопроводов диаметром от DN 32 до DN 200-500.

Стандартный одноступенчатый центробежный чугунный электрический насос с прекрасными рабочими характеристиками.
Эти насосы выпускаются в широком диапазоне типоразмеров (от DN 32 до DN 200-500) из различных материалов и отличаются простотой обслуживания при высоком гидравлическом КПД. При этом они прекрасно взаимодействуют с электронными системами управления EBARA.

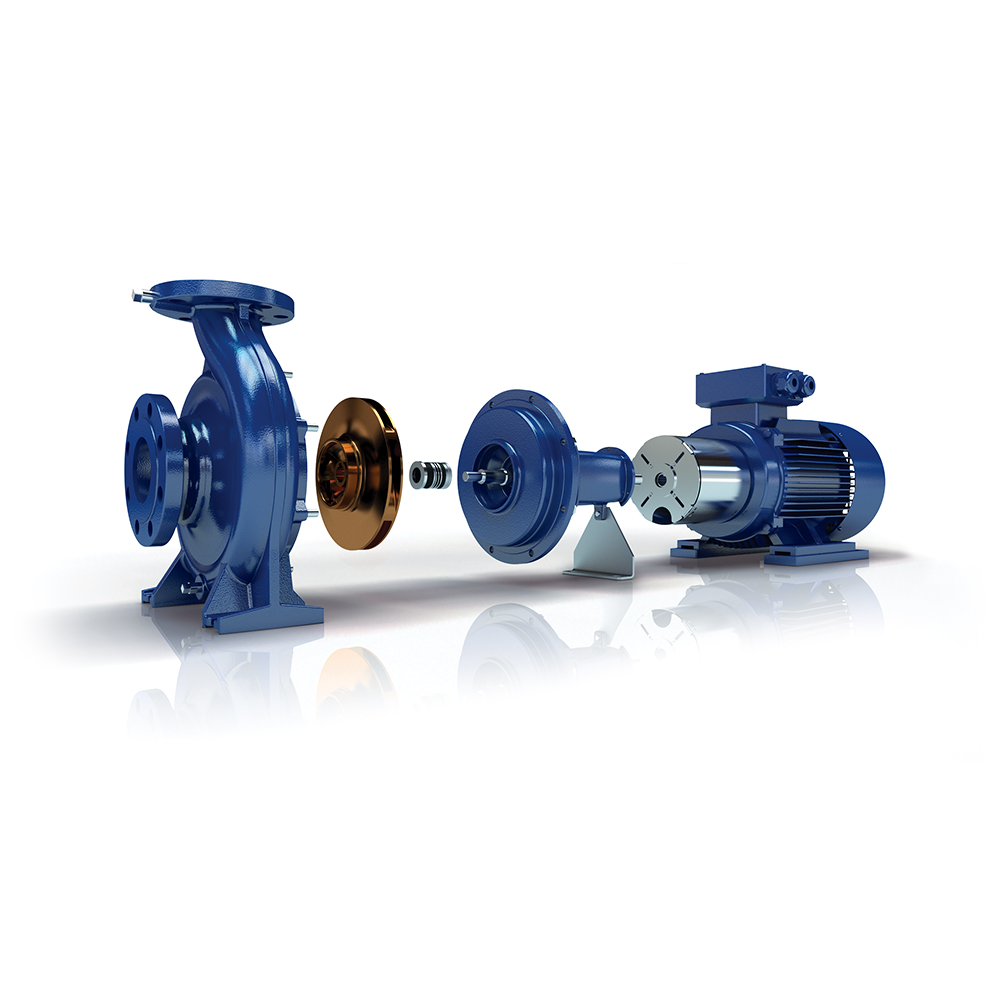

Эти насосы поставляются отдельно от электродвигателя или в сборе с ним и отличаются следующими особенностями конструкции:

  • прочный корпус из чугуна
  • рабочие колеса могут быть выполнены из чугуна, чугуна с шаровидным графитом и бронзы.

Два варианта уплотнения: торцовое (карбид кремния/графит/EPDM) и набивное с волокнами карбида кремния. Два сменных бронзовых кольца компенсации износа обеспечивают длительную безотказную работу и высокий гидравлический КПД.
Фланцы размером DN 32 от DN 200, все на номинальное давление PN16 (по EN 1092-1), позволяют использовать насос GS в самых сложных условиях.
Предусмотрена возможность установки различных двигателей: 2 и 4-полюсных на частоту 50 Гц с классом энергоэффективности IE3 (от 0,75 кВт) мощностью от 0,37 до 355 кВт с возможностью подсоединения к инвертору.
Более подробные технические сведения приведены в Каталоге.

Сферы применения

  • Промышленные процессы
  • Системы охлаждения и кондиционирования
  • Увеличение давления
  • Системы пожаротушения

Свойства

Высокий КПД

Высокий КПД

Прочность конструкции

Прочность конструкции

Возможна установка бронзового или чугунного рабочего колеса.

Возможна установка бронзового или чугунного рабочего колеса.

Технические характеристики

Технические данные

Расход До 1300 м3/ч
Напор До 150 м
Макс рабочее давление 16 бар
Макс температура жидкости -10°C ÷ +120°C
MEI > 0,6
Полюса 2 и 4
Класс изоляции F
Степень защиты IP55
Напряжение Трехфазное напряжение 3~230/400 В ±10%

Материалы

Корпус насоса Чугун
Рабочее колесо Чугун, сфероидальный чугун, бронза
Вал Нержавеющая сталь 431 (EN 1.4057)
Механическое уплотнение Механическое уплотнение
(карбид кремния/углерод/EPDM),
Сальниковое уплотнение (волокно из карбида кремния)
Опора двигателя Механическое уплотнение
(карбид кремния/углерод/EPDM),
Сальниковое уплотнение (волокно из карбида кремния)
