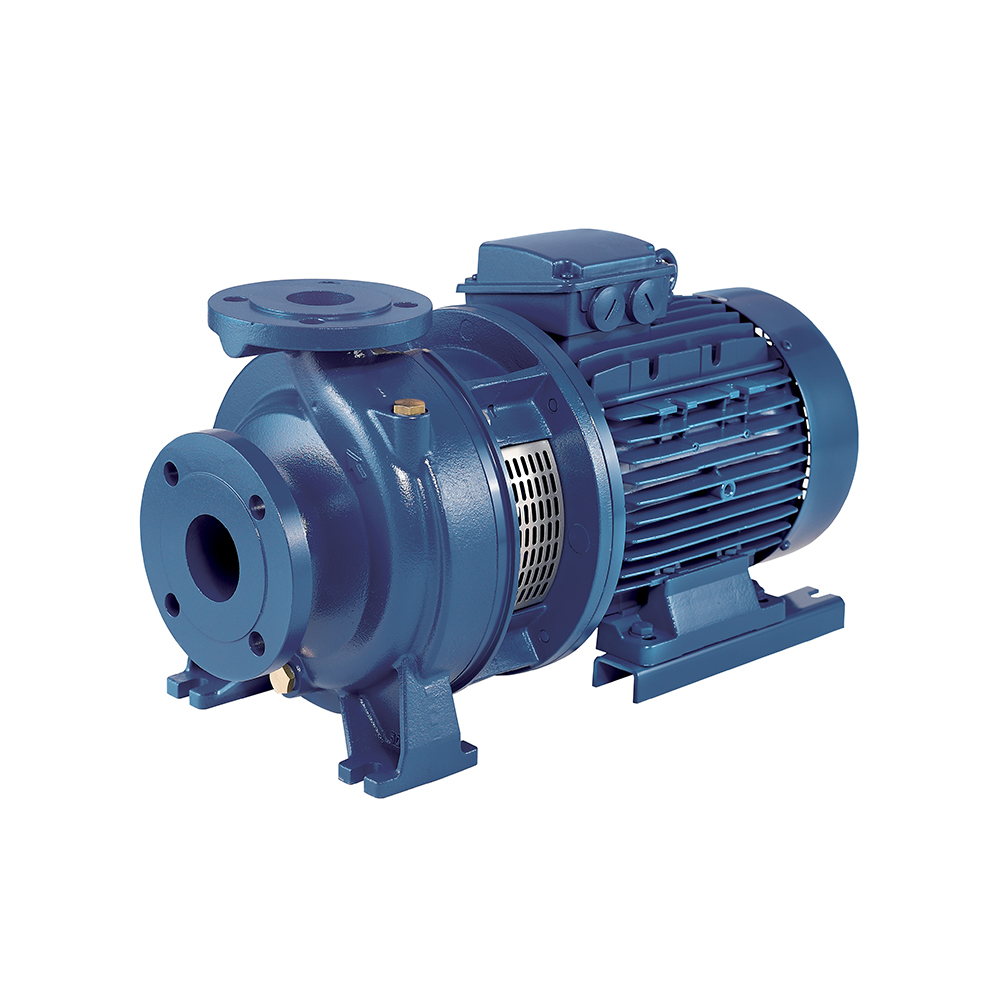

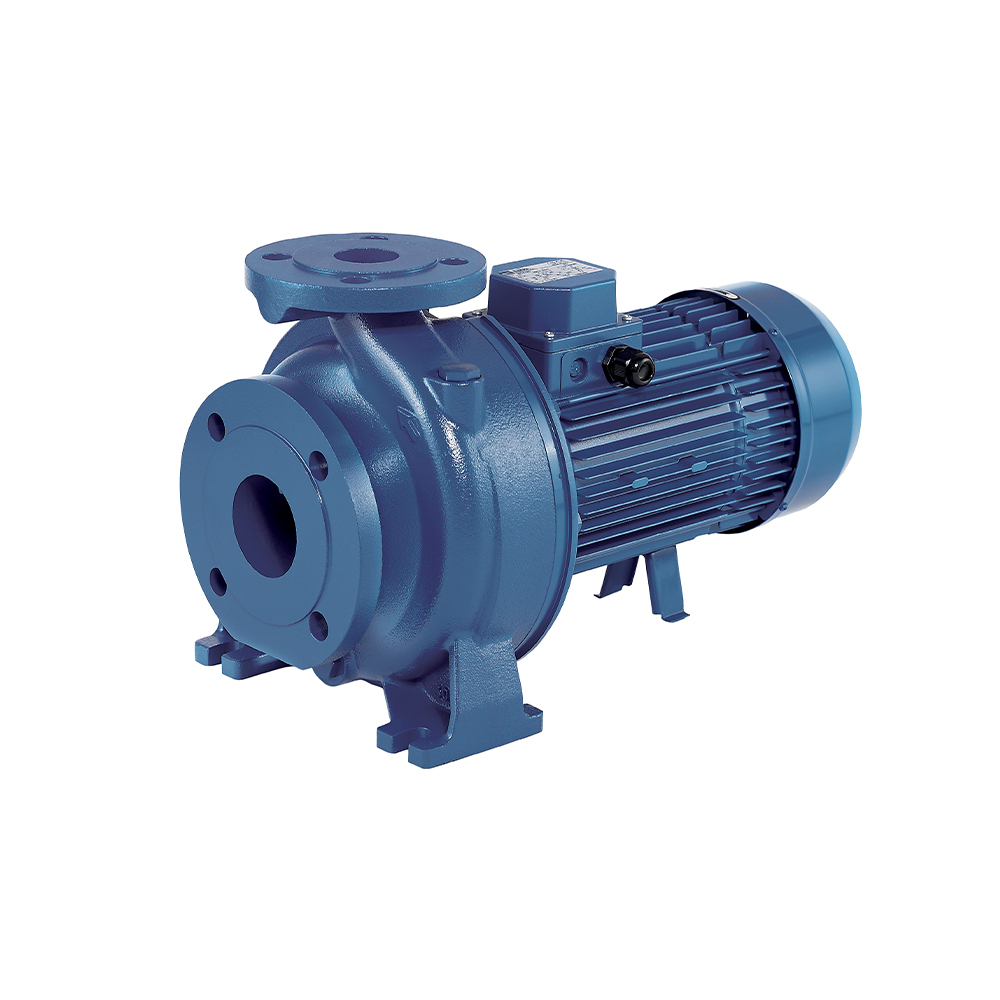

Центробежный насос с фланцевым соединением EBARA СЕРИЯ 3D(4)

Стандартный чугунный насос с рабочим колесом из стали AISI 304 и AISI 316, осевым входом и радиальным выходом, 2- или 4-полюсными двигателями.

Стандартный чугунный насос с рабочим колесом из стали AISI 304 и AISI 316, осевым входом и радиальным выходом, 2- или 4-полюсными двигателями. Предусмотрена возможность снятия двигателя с муфтой, консольной опорой и рабочим колесом без отсоединения всего насоса от трубопровода.
Тип торцового уплотнения выбирается с учетом перекачиваемой жидкости, рабочей температуры или иных факторов.

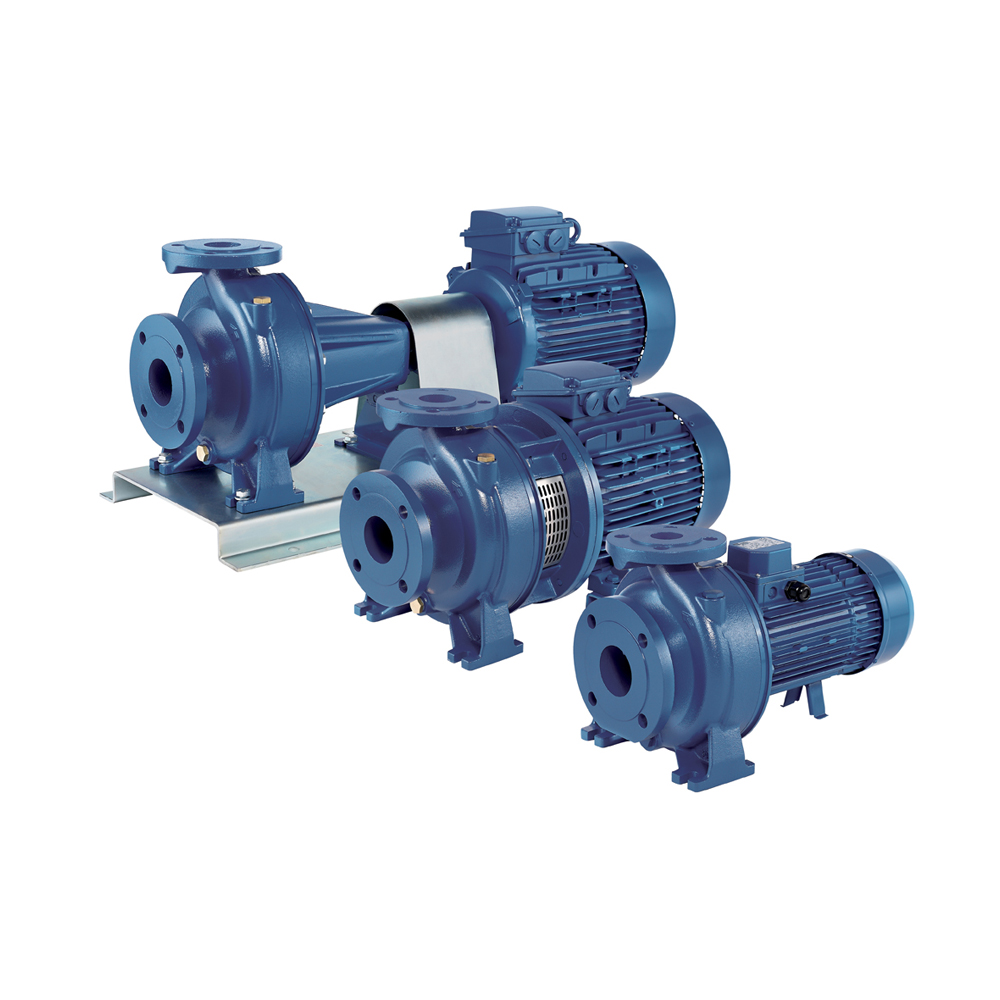

Модели насосов СЕРИИ 3D:

  • 3D без двигателя
  • 3DS с жесткой муфтой и двигателем по стандартам МЭК

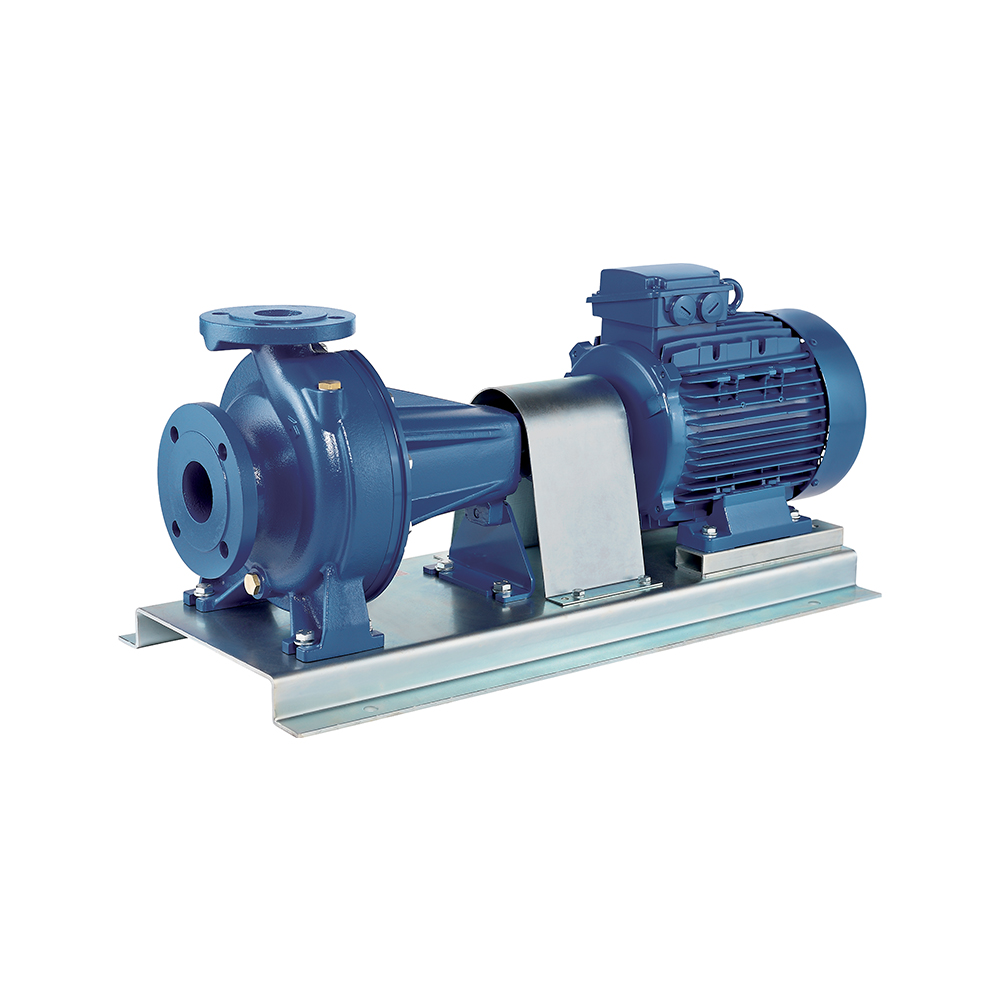

  • 3DР с эластичной муфтой и двигателем

по стандартам МЭК
Более подробные технические сведения приведены в Каталоге.

Сферы применения:

  • Системы отопления, вентиляции и кондиционирования
  • Коммунальное, сельскохозяйственное и промышленное водоснабжение
  • Увеличение давления
  • Системы пожаротушения
  • Промышленные системы перекачки жидкостей
  • Орошение сельскохозяйственных и спортивных объектов
  • Моечные установки

Свойства

Прочность конструкции

Прочность конструкции

Высокий КПД

Высокий КПД

Рабочее колесо из нержавеющей стали

Рабочее колесо из нержавеющей стали

Технические характеристики

Технические данные

Расход до 138 м³/ч
Напор до 70,0 м
Макс рабочее давление 10 бар
Макс температура жидкости -5°C ÷ +90°C
-5°C ÷ +110°C для исполнений H, HS, HW, HSW
-5°C ÷ +120°C для исполнения E
MEI > 0,4
Полюса 2 и 4
Класс изоляции F
Степень защиты IP55
Напряжение Однофазное 1~230 В ±10%
Трехфазное 3~230/400 В ±10%
(до 4 кВт включительно)
Трехфазное 3~400/690 В ±10%

Материалы

Корпус насоса Чугун
Рабочее колесо AISI 304 (EN 1.4301)
AISI 316 (EN 1.4401) для 3D 65
Вал Нержавеющая сталь Нержавеющая сталь 304 (EN 1.4301)
Механическое уплотнение Стандарт. = Керамика/Углерод/NBR
H = Графит/Керамика/ФК
HS = Карбид кремния/Карбид кремния/ФК
HW = Карбид вольфрама/Карбид вольфрама/ФК
HSW = Карбид кремния/Карбид вольфрама/ФК
E = Графит/Керамика/СКЭП
Опора двигателя Чугун для моделей 32-200/3, 15, 18,5 и 22 кВт
Алюминий для остального ассортимента
