CM — ГОРИЗОНТАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ НАСОСЫ

Назначение оборудования

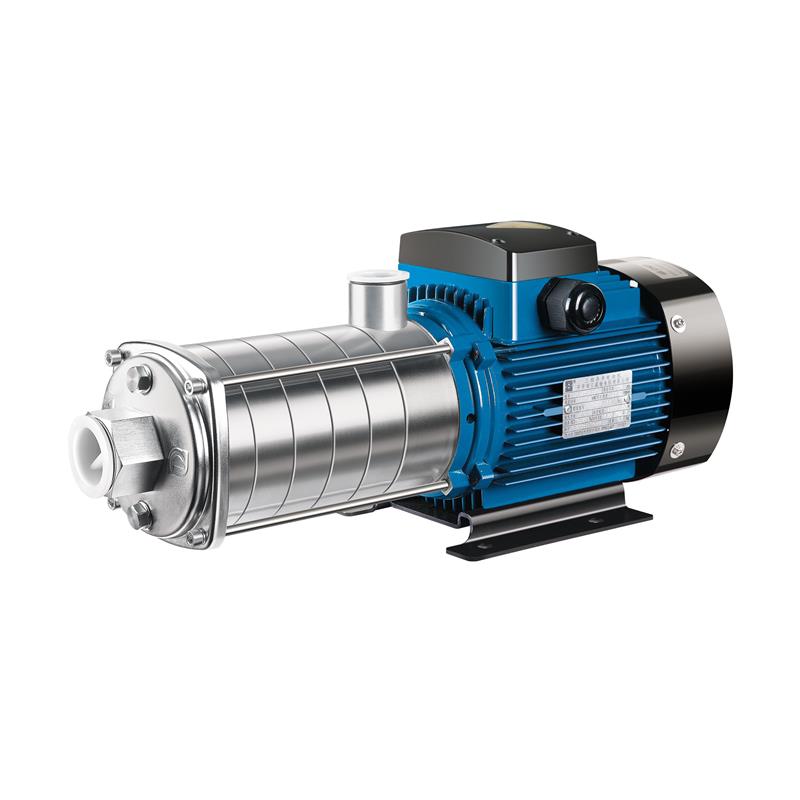

Горизонтальные многоступенчатые центробежные моноблочные насосы из нержавеющей стали нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.

Применение

  • Водоснабжение;
  • Системы кондиционирования воздуха;
  • Системы охлаждения, циркуляции, водонагрева;
  • Системы водоочистки: фильтрация, водоподготовки;
  • Системы орошения;
  • Санитарно-техническое оборудование;
  • Установки повышения давления.

Принцип работы

Насосные агрегаты серии CM состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок — радиальный, всасывающий — осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

Проточная часть насосов серии CM состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно из нержавеющей стали. Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.
