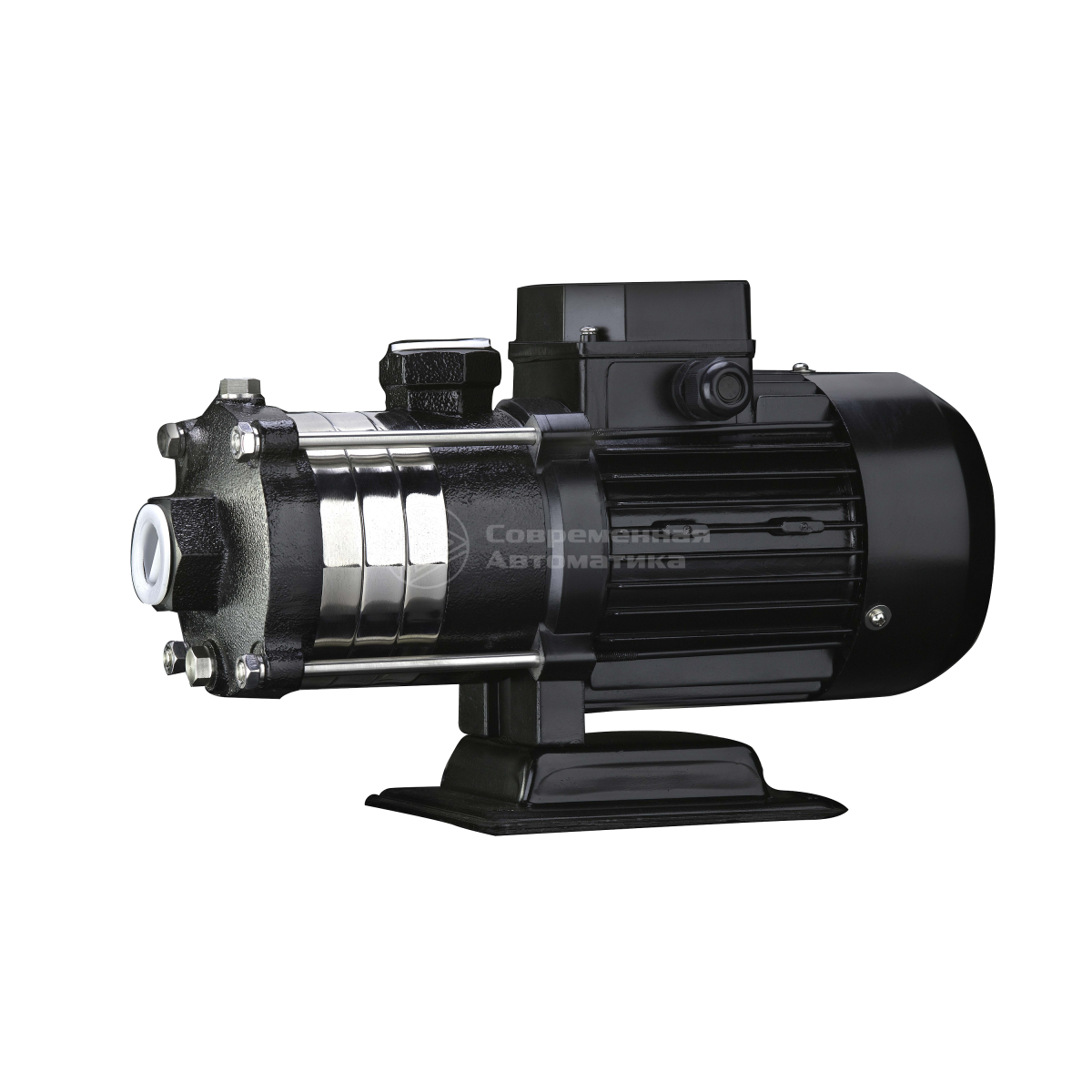

CHL, CHLF(Т) — Горизонтальные, многоступенчатые, центробежные насосы

Назначение оборудования

Горизонтальные многоступенчатые центробежные моноблочные насосы нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.

  • Диапазон подач: 0,5 м3/ч ~ 32 м3/ч;
  • Напор: 6 м ~ 88 м;
  • Мощность: 0,37 ~ 4,4 кВт;
  • Температура перекачиваемой среды: -15°С ~ +105°С.

Применение

  • Водоснабжение;
  • Системы кондиционирования воздуха;
  • Системы охлаждения, циркуляции, водонагрева;
  • Системы водоочистки: фильтрация, водоподготовки;
  • Системы орошения;
  • Санитарно-техническое оборудование;
  • Установки повышения давления.

Конструкция

Насосные агрегаты серии CHL, CHLF(T) состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

CHL:

Пакет собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут с использованием специальных стяжек с резьбовыми концами и помещен в общий корпус, изготовленный из нержавеющей стали.

CHLF(T):

Проточная часть насосов серии CHLF(T) также состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно (материал чугун/нержавеющая сталь). Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.

В качестве привода в насосах серии CHL, CHLF(T) используется асинхронный электродвигательтипа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

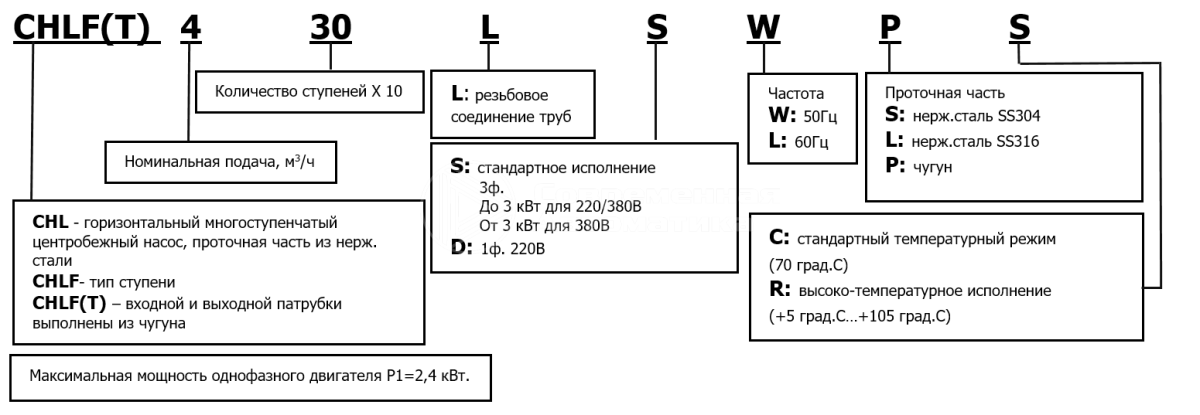

Маркировка
