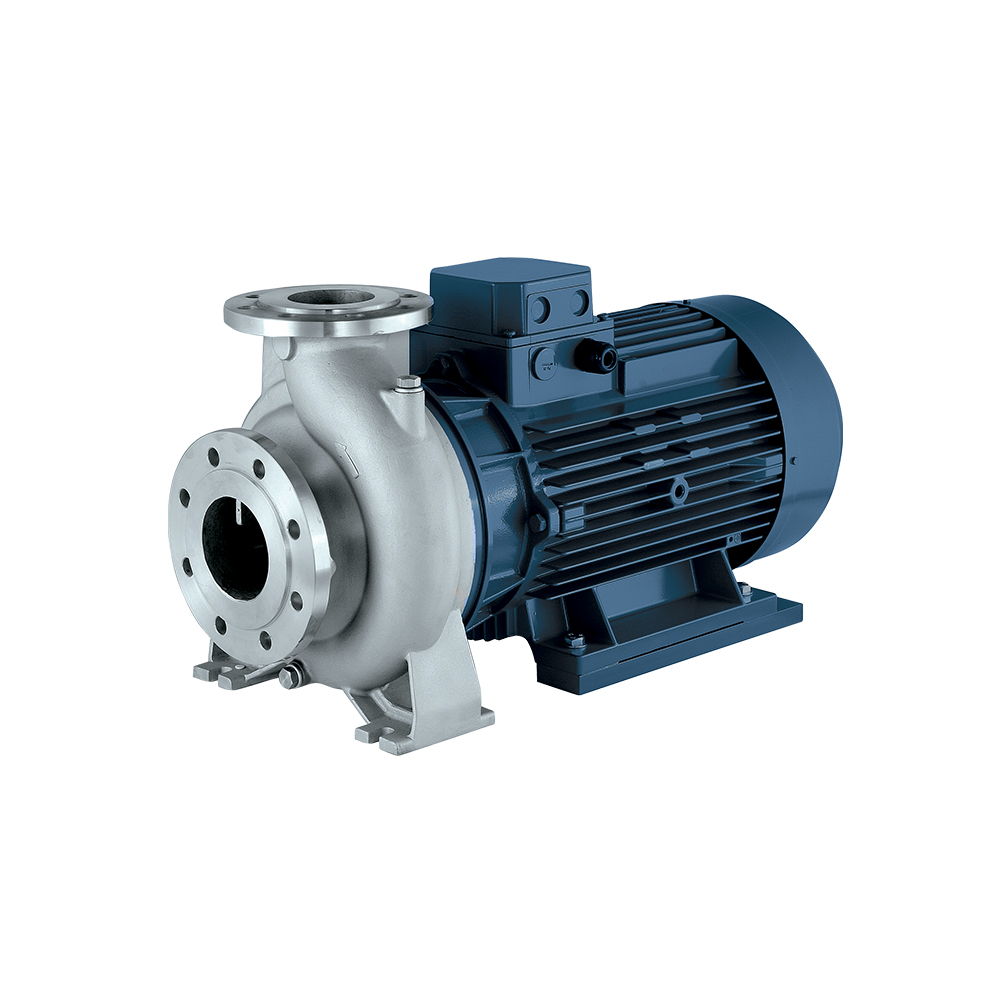

Центробежный насос с фланцевым соединением EBARA СЕРИЯ 3(L)(4)

Центробежный насос, соответствующий стандарту EN733, из нержавеющей стали AISI 304 (СЕРИЯ 3) или AISI 316 (СЕРИЯ 3L), с 2- или 4-полюсным двигателем и возможностью извлечения ротора без отсоединения корпуса насоса от трубопровода для обслуживания.

Центробежные насосы, соответствующие стандарту EN733, из различных материалов:

  • нержавеющая сталь AISI 304 (СЕРИЯ 3)
  • нержавеющая сталь AISI 316 (СЕРИЯ 3L)
  • нержавеющая сталь AISI 316 с литьем под давлением для некоторых моделей (СЕРИЯ 3L)

EBARA Pumps Europe прекрасно понимает, что требования к насосу зависят от его назначения. Именно поэтому были разработаны насосы СЕРИИ 3 с 2- или 4-полюсными двигателями. Эти инновационные надежные и эффективные насосы успешно работают в самых тяжелых условиях.
Они отличаются возможностью снятия рабочего колеса в сборе с двигателем без отсоединения насоса от трубопровода, упрощая любые формы обслуживания.

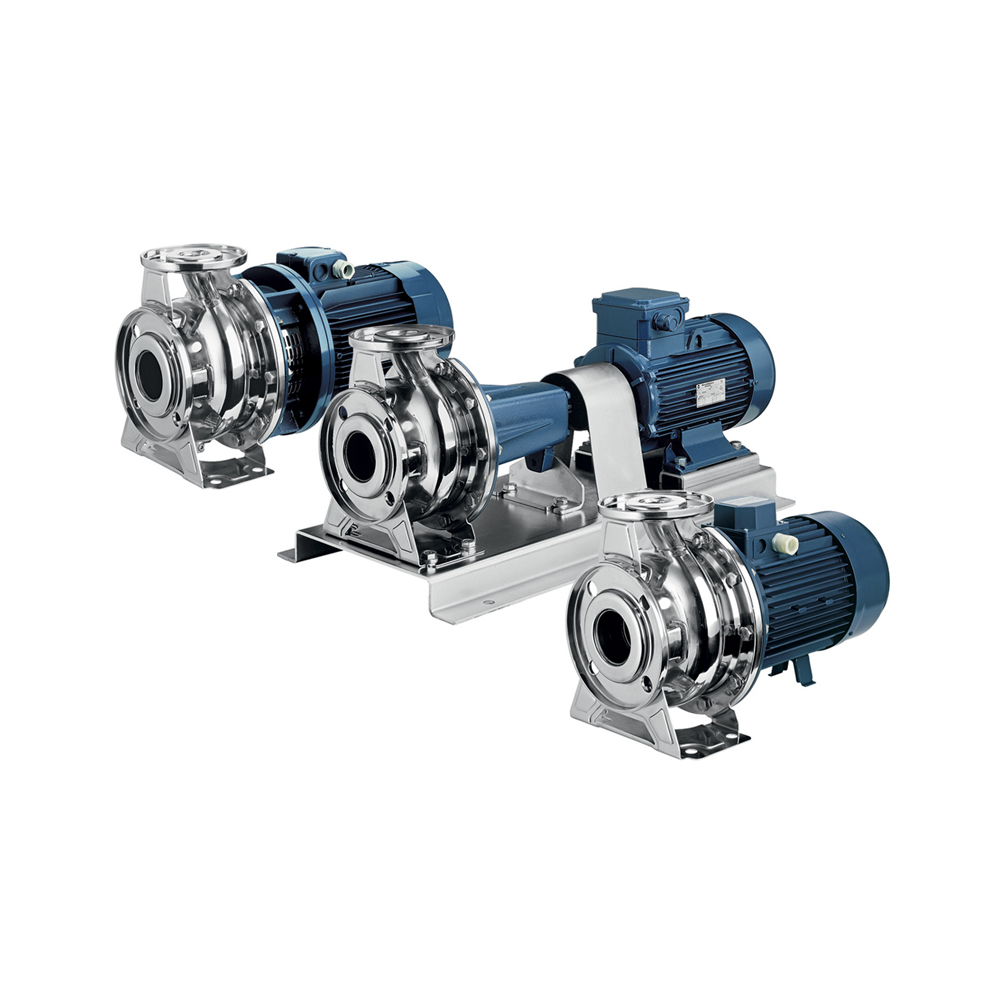

Состав серии:

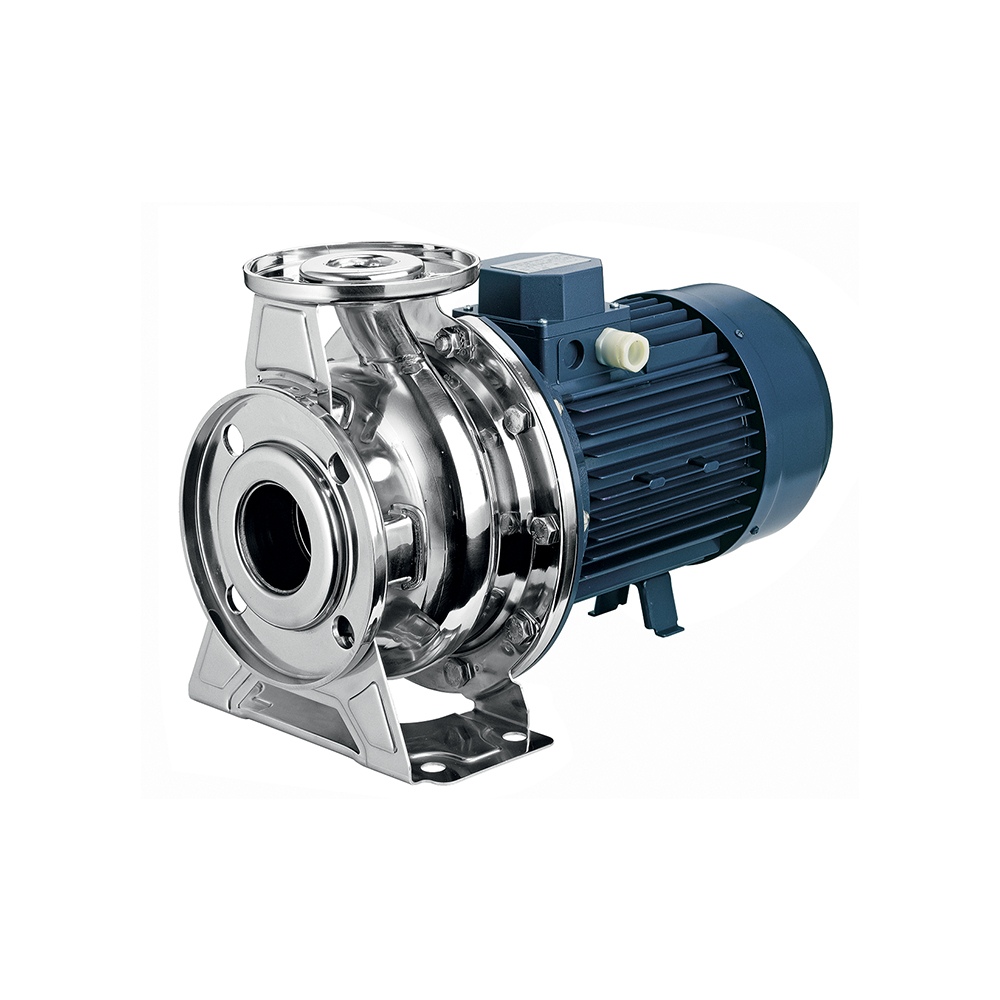

  • 3(L)M: моноблок
  • 3(L)S: с жесткой муфтой

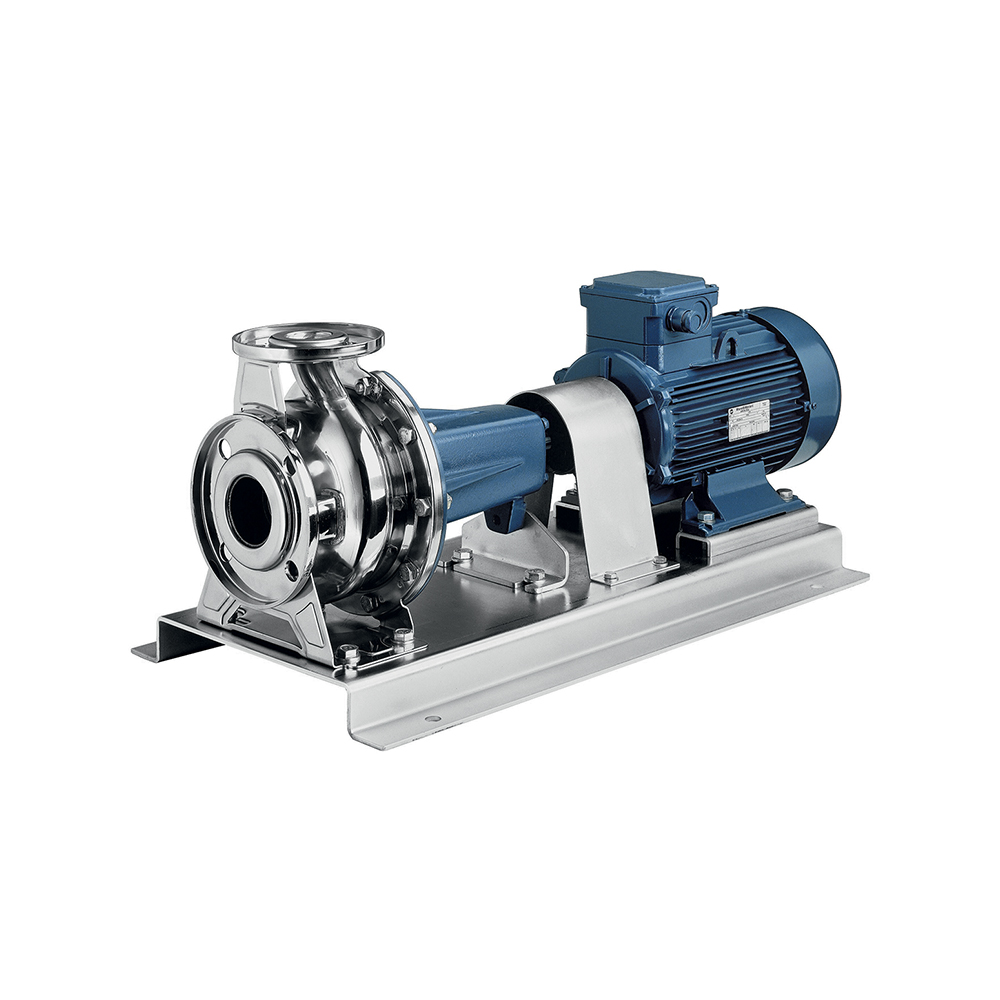

  • 3(L)Р: с эластичной муфтой

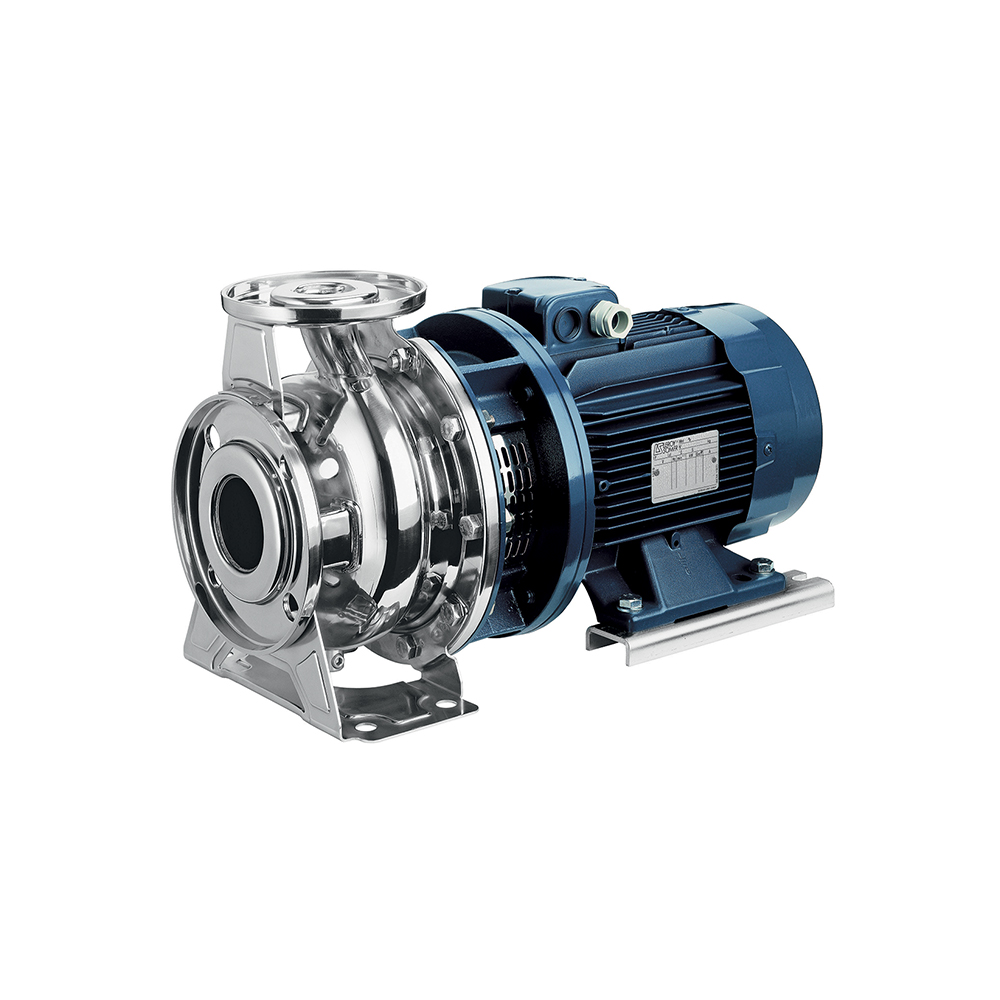

Для насосов 3M и 3S предусмотрен вариант исполнения Z с опорой на двигатель. Модель с корпусом без опорной лапы: новая лапа установлена
непосредственно на опоре двигателя.
Это позволяет ставить насос в узких местах, где нельзя закрепить лапу стандартной серии 3, и, что крайне важно, подсоединить насос в разных положениях благодаря возможности поворота лапы на 90°.

Насосы 3(L)S и 3(L)P могут быть поставлены во взрывобезопасном исполнении — рекомендуем уточнить это в сбытовой сети.

Более подробные технические сведения приведены в Каталоге.

Сферы применения

  • Системы отопления, вентиляции и кондиционирования
  • Коммунальное, сельскохозяйственное и промышленное водоснабжение
  • Увеличение давления
  • Системы пожаротушения
  • Промышленные системы перекачки жидкостей
  • Орошение
  • Градирни
  • Плавательные бассейны
  • Дренаж
  • Моечные установки

Свойства

Прочность конструкции

Прочность конструкции

Спиральный отвод, полученный холодной штамповкой водой под высоким давлением

Спиральный отвод, полученный холодной штамповкой водой под высоким давлением

Превосходные рабочие характеристики

Превосходные рабочие характеристики

Технические характеристики

Технические данные

Расход До 240 м3/ч
Напор До 100 м
Макс рабочее давление 10 бар
Макс температура жидкости -5°C ÷ +90°C для станд. исполнений
-5°C ÷ +110°C для исполнений H, HS, HW, HSW
-20°C ÷ +120°C для исполнения E
MEI > 0,4
Полюса 2 и 4
Класс изоляции F
Степень защиты IP55
Напряжение Однофазное 1~230 В ±10%
Трехфазное 3~230/400 В ±10%
(до 4 кВт включительно)
Трехфазное 3~400/690 В ±10%
(от 5,5 кВт и выше)

Материалы

Корпус насоса Нержавеющая сталь AISI 304 (EN 1.4301) для СЕРИИ 3
Нержавеющая сталь AISI 316L (EN 1.4404) для СЕРИИ 3L
Нержавеющая сталь AISI 316 (EN 1.4401) прецизионное литье для СЕРИИ 3L 65-250 80-160/200/250
Рабочее колесо Нержавеющая сталь AISI 304 (EN 1.4301) для СЕРИИ 3
AISI 316L (EN 1.4404) для 3L СЕРИИ 32, 40, 50
AISI 316 (EN 1.4401) прецизионное литье для СЕРИЙ 3L 65, 80
Вал Нержавеющая сталь AISI 304 (EN 1.4301) для СЕРИЙ 3
Нержавеющая сталь AISI 316L (EN 1.4404) для СЕРИЙ 3L
Дуплекс для СЕРИЙ 3L 65-250, 80-200/30, 80-200/37, 80-250
Механическое уплотнение Стандарт. = Керамика/Углерод/NBR
H = Графит/Керамика/ФК
HS = Карбид кремния/Карбид кремния/ФК
HW = Карбид вольфрама/Карбид вольфрама/ФК
HSW = Карбид кремния/Карбид вольфрама/ФК
E = Графит/Керамика/СКЭП
Опора двигателя Алюминий — чугун
