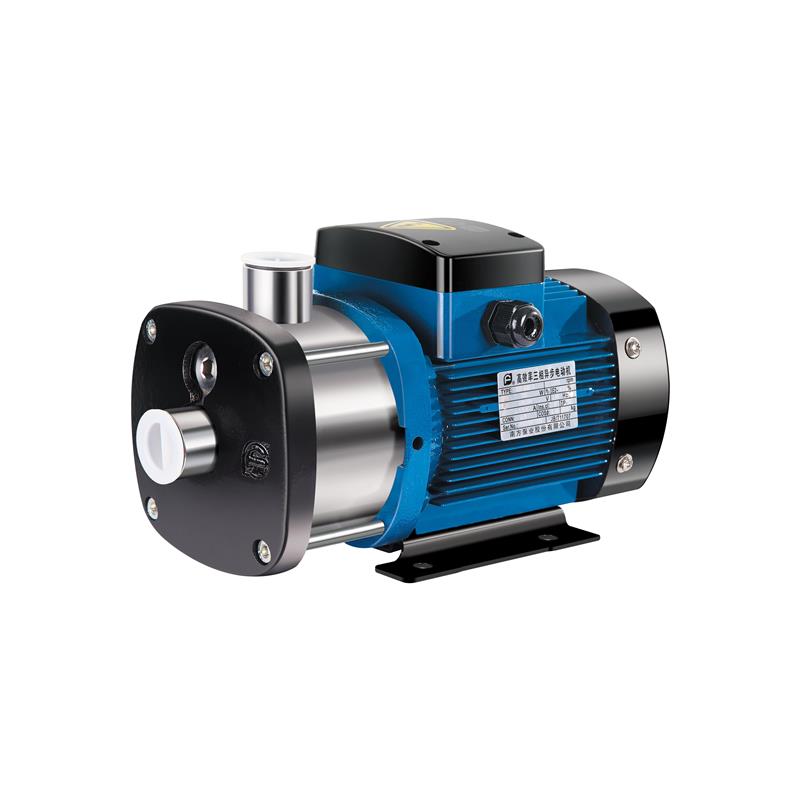

CHM — ГОРИЗОНТАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ НАСОСЫ

Назначение оборудования

Горизонтальные многоступенчатые центробежные моноблочные насосы из нержавеющей стали нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.

  • Диапазон подач: 0,5 м3/ч ~ 32 м3/ч;
  • Напор: 6 м ~ 88 м;
  • Мощность: 0,25 ~ 7,5 кВт;
  • Температура перекачиваемой среды: -15°С ~ +105°С.

Применение

  • Водоснабжение;
  • Системы кондиционирования воздуха;
  • Системы охлаждения, циркуляции, водонагрева;
  • Системы водоочистки: фильтрация, водоподготовки;
  • Системы орошения;
  • Санитарно-техническое оборудование;
  • Установки повышения давления.

Конструкция

Насосные агрегаты серии CHM состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок — радиальный, всасывающий — осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

Пакет собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут шпильками и помещен в общий цилиндрический корпус, выполненный из нержавеющей стали.

Электродвигатель

В качестве привода в насосах серии CHM используется асинхронный электродвигательтипа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
